Việc hiểu rõ về móng bè là gì, cấu tạo, phân loại cho đến quy trình thi công, không chỉ giúp chủ đầu tư và các nhà thầu đảm bảo chất lượng công trình mà còn tối ưu hóa chi phí và thời gian thi công. Cùng Vạn An Group đi tìm hiểu những nội dung này trong bài viết dưới đây.
Móng bè là gì?
Móng bè, hay còn được gọi là móng nền, là phần kết cấu kỹ thuật xây dựng có vị trí dưới cùng của một công trình xây dựng, đảm nhiệm truyền tải toàn bộ tải trọng của công trình vào nền đất, giúp công trình chịu được sức ép của các khối vật chất nằm ở bên trên như các tầng, mái. Nhờ đó, công trình xây dựng mới có thể đứng vững và chịu được các tác động bên ngoài như gió, bão, động đất,….
Móng bè thuộc loại móng nông, thường được sử dụng ở những khu vực có nền đất yếu. Móng bè phủ toàn diện, phân bố đều trọng lượng tác động.
Cấu tạo của móng bè là gì?
Móng bè có cấu tạo gồm nhiều lớp, bao gồm lớp bê tông lót móng, đế móng, giằng móng, thép bản móng và thép dầm móng. Theo tiêu chuẩn kỹ thuật của ngành xây dựng, một bóng bè đáp ứng được đầy đủ các yếu tố:
- Lớp bê tông lót móng dày khoảng 100mm
- Đế móng có bản rộng, bao phủ toàn bộ diện tích công trình
- Thép bản móng là 2 lớp thép phi 12 cách nhau 200mm
- Thép dầm móng là thép dọc 6 phi 20-22 và thép đai phi 8 cách 150mm
- Chiều cao móng khoảng 3200mm
- Kích thước dầm móng khoảng 300x700mm

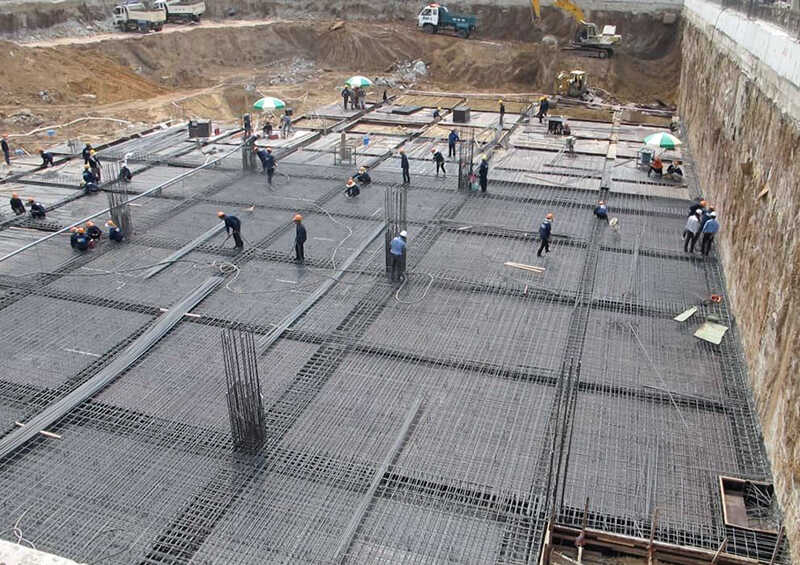

Hình ảnh móng bè
Dưới đây là một số hình ảnh về móng bè, những hình ảnh này sẽ giúp bạn có cái nhìn cụ thể hơn về cấu trúc và quy trình thi công móng bè trong thực tế.
Phân loại móng bè
Móng bè được phân thành 4 loại:
Móng bè bản phẳng
Là loại móng phù hợp cho những công trình có các bước cột hoặc khoảng cách giữa các cột không quá 9m, và trọng tải của các cột không quá 1000 tấn.
Móng bè có sườn
Loại móng này có thể dùng trong các trường hợp các bước cột lớn hơn 9m và tải trọng lớn. Loại móng này có hai loại: Loại sườn nằm dưới có tiết diện ngang và sườn nằm ở trên bản.
Móng bè kiểu hộp
Loại móng này có tác dụng phân bố lực, nhận lực tác động phía trên và phân bố đều lên nền đất. Móng bè kiểu hộp được sử dụng phổ biến cho những ngôi nhà có tầng và kết cấu khung chịu lực.
Móng bè sàn nấm
Loại móng này ít thông dụng hơn so với, phù hợp với những công trình cần độ uốn lớn.
Ưu nhược điểm của móng bè
Ưu điểm
- Phù hợp với các công trình có không gian bên dưới nền đất như tầng hầm, bể vệ sinh, kho, hồ bơi,…
- Được áp dụng cho nhiều loại công trình xây dựng, từ nhà cấp 4 nhỏ đến các nhà cao 2-3 tầng.
- Thời gian thi công móng bè nhanh, chi phí không quá cao
- Là phương pháp an toàn, hiệu quả cao trong việc phân bố đều trọng lượng.
Nhược điểm
- Chi phí cao hơn so với các loại móng khác do cần sử dụng nhiều vật liệu xây dựng và sức thi công;
- Thời gian thi công lâu;
- Tốn nhiều diện tích;
- Dễ bị ảnh hưởng khi có sự thay đổi của nền đất;
- Khó khi công ở những vị trí hẹp.
Quy trình thi công móng bè chi tiết
Quy trình xây dựng móng bè là một quá trình quan trọng, đòi hỏi sự chính xác cao để đảm bảo độ bền và độ ổn định cho công trình. Dưới đây là nội dung quy trình thi công chi tiết về móng bè:
1. Giai đoạn chuẩn bị
- Khảo sát địa chất: Xác định loại đất, độ ẩm, sức chịu tải của nền đất để lựa chọn loại móng và kích thước phù hợp.
- Thiết kế móng: Dựa trên kết quả khảo sát địa chất và tải trọng của công trình, các kỹ sư sẽ thiết kế bản vẽ chi tiết móng bè, bao gồm kích thước, cốt thép, lượng bê tông.
- Chuẩn bị vật liệu: Đảm bảo đầy đủ các loại vật liệu như cát, đá, xi măng, thép, gỗ khuôn, ván khuôn… đáp ứng yêu cầu chất lượng.
- Máy móc thiết bị: Chuẩn bị các loại máy móc thiết bị cần thiết như máy trộn bê tông, máy đầm, máy cắt thép…
2. Giai đoạn thi công
- Đào hố móng: Đào hố móng theo đúng kích thước đã thiết kế, đảm bảo độ sâu và độ rộng chính xác.
- Đổ bê tông lót: Đổ một lớp bê tông lót mỏng để tạo mặt phẳng và tăng độ bám dính giữa nền đất và bản móng.
- Lắp đặt cốt thép: Lắp đặt hệ thống cốt thép theo đúng bản vẽ thiết kế, đảm bảo khoảng cách và số lượng thép đúng quy định.
- Đổ bê tông bản móng: Đổ bê tông bản móng theo từng đợt, đảm bảo độ đầm chặt và không để xuất hiện lỗ rỗng.
- Đổ bê tông dầm móng: Đổ bê tông dầm móng sau khi bê tông bản móng đạt cường độ nhất định.
- Bảo dưỡng bê tông: Tưới nước thường xuyên cho bê tông trong thời gian bảo dưỡng để đảm bảo bê tông đạt cường độ thiết kế.
3. Giai đoạn nghiệm thu và bảo dưỡng
Sau khi hoàn thiện giai đoạn thi công, chủ đầu tư sẽ tiến hành nghiệm thu công trình bằng cách kiểm tra kích thước của móng bè so với bản vẽ thiết kế, kiểm tra vị trí, số lượng và khoảng cách của cốt thép.
Phân biệt móng băng và móng bè
Giữa móng băng và móng bè có nhiều điểm khác biệt, nhưng để dễ dàng phân biệt móng băng và móng bè bạn có thể tập trung vào hai điểm chính là phạm vi hỗ trợ và tính ứng dụng.
Móng băng là loại móng có dạng dải, thường được đặt dưới các tường chịu lực hoặc cột của công trình. Loại móng này phù hợp cho những công trình nhỏ, nhà ở dân dụng trên nền đất có độ cứng tốt.
Trong khi đó, móng bè là một tấm móng lớn, trải dài toàn bộ diện tích của công trình, giúp phân bố đều tải trọng lên nền đất. Móng bè thường được áp dụng cho các công trình lớn, đặc biệt là khi nền đất yếu, cần sự hỗ trợ tối đa để tránh hiện tượng lún không đều.
Chi phí thi công móng bè mới nhất 2024
Chi phí thi công móng bè phụ thuộc vào rất nhiều yếu tố như diện tích bề mặt móng, độ sâu móng, giá vật liệu, giá thi công và chất lượng của đất. Hiện nay, mức chi phí thi công móng bè dao động từ 1.500.000 đến 3.000.000 VNĐ/m².
Xem thêm: Giá nhân công đổ bê tông nền
Lưu ý khi thi công móng bè
Khi thi công móng bè, có một số lưu ý quan trọng cần phải tuân thủ để đảm bảo chất lượng và an toàn cho công trình. Trước tiên, cần tiến hành khảo sát địa chất kỹ lưỡng để xác định tính chất của đất và địa hình, từ đó thiết kế móng phù hợp. Vật liệu xây dựng, đặc biệt là bê tông và cốt thép, phải được chọn lựa cẩn thận để đảm bảo độ bền và khả năng chịu lực.
Thiết kế móng bè cần tuân thủ các tiêu chuẩn kỹ thuật hiện hành và phải do những kỹ sư có kinh nghiệm thực hiện. Trong quá trình thi công, việc kiểm soát độ sâu, kích thước móng và xử lý chống thấm cần được giám sát chặt chẽ để tránh sai sót kỹ thuật.
Cuối cùng, sau khi thi công xong, cần tiến hành kiểm tra chất lượng toàn bộ móng bè để đảm bảo công trình đáp ứng các yêu cầu về an toàn và kỹ thuật.
Hy vọng những nội dung Vạn An Group chia sẻ ở trên đã giúp bạn hiểu rõ về móng bè là gì, đồng thời cung cấp những thông tin hữu ích về móng bè để bạn áp dụng hiệu quả trong thi công, đảm bảo thành công cho dự án của mình.
