Móng băng là gì? Cấu tạo, quy trình và ứng dụng của móng băng

Móng băng là một loại móng nền được sử dụng phổ biến trong xây dựng, đặc biệt là cho các công trình có tường chịu lực hoặc các dãy cột. Qua bài viết sau đây, Vạn An Group sẽ chia sẻ với bạn đọc những thông tin về móng băng là gì? Cấu tạo, quy trình và ứng dụng của móng băng.

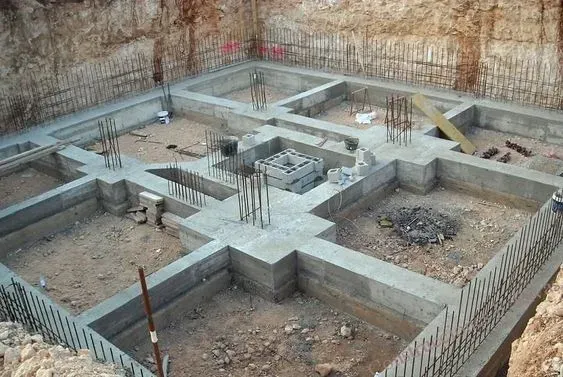

Móng băng là gì? Cấu tạo móng băng

Móng băng là loại móng có kết cấu mang hình dạng như một dài, 1 hàng song song hoặc giao nhau hình chữ thập. Nằm dưới các cột trụ hay tường của công trình, có tác dụng đỡ toàn bộ kết cấu, trọng lượng của tòa nhà. Móng băng được sử dụng rất nhiều trong các công trình dân dụng vì giá thành rẻ.

Cấu tạo của một móng băng cơ bản sẽ bao gồm các phần như sau:

• Móng băng ngoài lớp bê tông lót móng còn có bản nền của móng chạy liên tục và có sự liên kết các móng thành một khối chung còn gọi là dầm móng.
• Lớp bê tông lót dưới này có độ dày dày 100mm.
• Kích thước của toàn bản móng phổ thông là 900-1200 x 350 (mm).
• Kích thước của dầm móng ở mức phổ thông là: 300 x 500-700 (mm).
• Thép của bản móng mức phổ thông là: Φ12a150.
• Thép của dầm móng mức phổ thông là: thép dọc 6Φ(18-22) và thép đai móng Φ8a150

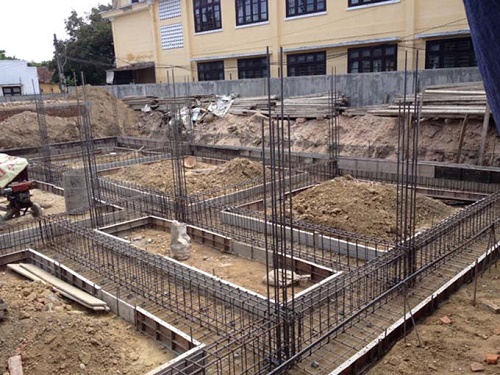

Móng băng có những loại nào?

Móng băng được chia theo 2 loại sau:

Móng băng tính theo phương

Được chia thành 2 loại sau:

• Móng 1 phương: tức là chỉ có 1 phương duy nhất theo chiều ngang hoặc chiều rộng của công trình Tùy vào hiện tích căn nhà mà khoảng cách giữa các đường sẽ khác nhau.
• Móng 2 phương: gồm những đường giao nhau tạo thành các ô như trong bàn cờ.

Móng băng theo độ cứng

Độ cứng tùy thuộc vào loại vật liệu sử dụng và được chia thành 3 loại:

• Móng băng cứng: cấu tạo từ bê tông cốt thép, khả năng chịu lực và phân bổ tải trọng đều lên nền đất.

• Móng băng mềm: cấu tạo từ các vật liệu như gỗ hoặc thép, không cốt thép và chủ yếu sử dụng cho các công trình nhẹ hoặc tạm thời.

• Móng băng kết hợp:  Móng băng kết hợp có đặc điểm nổi bật là sự kết hợp giữa móng băng cứng và móng băng mềm, sử dụng bê tông cốt thép và các vật liệu khác để tăng cường khả năng chịu lực.

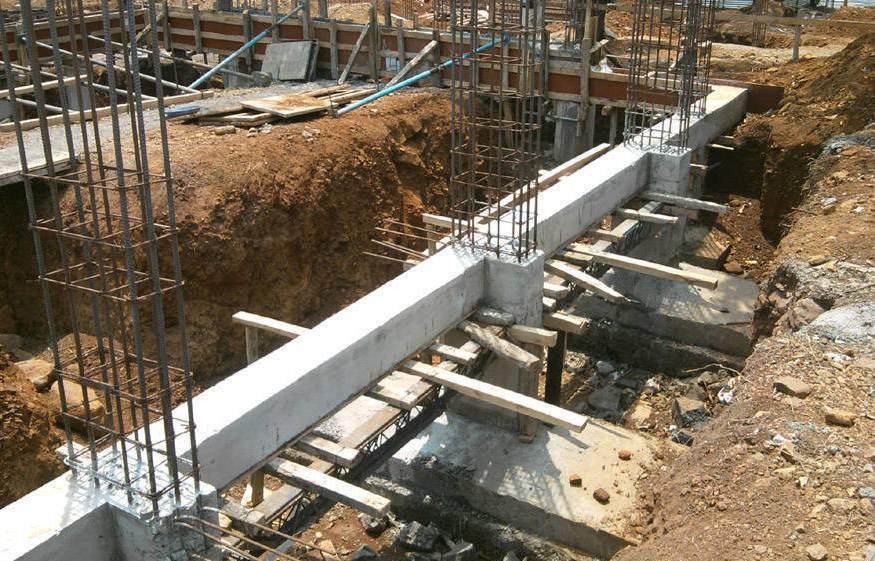

Quy trình thi công móng băng

Quy trình xây dựng móng băng bao gồm những bước sau:

Khảo sát và chuẩn bị mặt bằng

Đầu tiên cần phải khảo sát địa chất, đánh giá nền đất, độ sâu tầng đất, mực nước ngầm và dọn dẹp lại khu vực mặt bằng.

San lấp mặt bằng

Người thợ sẽ san lấp mặt bằng ở vị trí trên cao để lắp và vị trí dưới thấp theo bản vẽ của kiến trúc sư. Sẽ gồm 3 bước như sau

• B1: Đặt trục thi công xuống đất.
• B2: Đào đất xung quanh trục đã cố định trước đó.
• B3: Vệ sinh sạch móng vữa mới đào và hút nước nếu hố có nhiều nước.

Chuẩn bị bê tông cốt thép

Cốt thép trước khi tiến hành đổ bê tông cần đảm bảo:

• Có bề mặt sạch, không gỉ
• Các thanh thép đạt tiêu chuẩn chất lượng tốt
• Cốt thép được gia công và uốn nắn thẳng, có độ dẻo dai
• Sử dụng thép có thương hiệu để đảm bảo an toàn

Đổ lớp bê tông lót

Chuẩn bị những loại bê tông có mác thấp (M100-M150). Tạo một lớp nền phẳng và chắc chắn cho móng băng, thường dày khoảng 100mm.

Lắp ráp cốp pha

Đây là công việc quan trọng nhất trong thi công móng dải, điều này sẽ ảnh hưởng lớn tới chất lượng cũng như độ bền của công trình. Các điều kiện cần phải đảm bảo như: chắc chắn, đảm bảo độ dày tiêu chuẩn, không bị biến dạng.

Đổ bê tông móng

Đổ bê tông vào móng băng theo từng lớp, đầm chặt mỗi lớp để loại bỏ bọt khí và đảm bảo tính liên kết. Về mặt kỹ thuật, móng bê tông phải được đổ từ xa đến gần và không được đứng trên thành cốp pha dù cho nó đã vững chắc

Bảo dưỡng bê tông

Che phủ bề mặt bê tông và tưới nước đều đặn để giữ ẩm, tránh nứt. Thời gian bảo dưỡng thường là 7 – 28 ngày phụ thuộc vào điều kiện thời tiết và yêu cầu công trình.

Bài chi tiết: Bảo dưỡng bê tông đúng cách tránh nứt, vỡ, hỏng

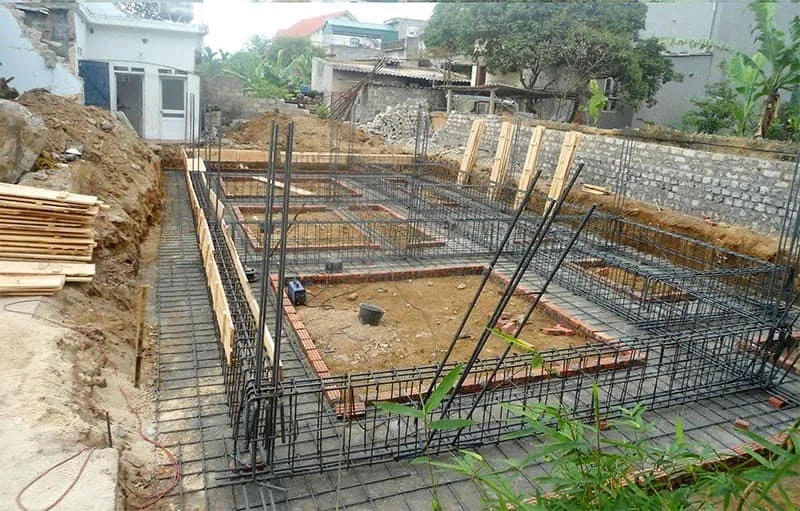

Ưu nhược điểm của móng băng

Một số ưu nhược điểm của móng băng:

Ưu điểm

• Chịu lực tốt: Móng băng có khả năng chịu lực tốt. Chính vì vậy, người ta hay sử dụng móng băng ở các công trình có từ 3 tầng trở lên.

• Giúp công trình vững chắc: Móng băng tạo sự liên kết giữa cột và tường nhà. Lực liên kết lớn sẽ giúp ngôi nhà vững chắc hơn.

• Giảm áp lực đáy móng: Kết cấu chịu lực tốt là một trong các yếu tố giúp móng băng có khả năng giảm áp lực cho phần đáy, chống nghiêng và lún.

• Độ ổn định cao: Móng băng có kết cấu đồng đều giữa các móng, giảm thiểu nguy cơ nứt gãy và hư hỏng trong quá trình sử dụng.

Nhược điểm

• Chi phí cao: Móng băng cần rất nhiều chi phí trong quá trình thi công xây dựng vì chúng có ảnh hưởng lớn tới công trình xây dựng.

• Không phù hợp với đất yếu: Móng băng không hiệu quả trên nền đất yếu hoặc đất có độ lún cao, dẫn đến nguy cơ sụt lún và biến dạng công trình.

• Chiều sâu nhỏ: Điều này sẽ khiến móng băng có khả năng bị lật, trượt, không ổn định.

• Thời gian thi công lâu: Trong một số trường hợp, khi gặp các điều kiện đất phức tạp hoặc phải thực hiện nhiều công đoạn chuẩn bị, thời gian thi công có thể kéo dài.

• Ảnh hưởng tới môi trường: Quá trình thi công móng băng có thể gây ra tiếng ồn, bụi và tác động đến hệ sinh thái xung quanh công trường.

Ứng dụng của móng băng trong công trình khách sạn

Móng băng thường được cân nhắc ở khách sạn thấp tầng hoặc các khối phụ trợ, trong khi khối phòng nghỉ nhiều tầng thường phải xem xét thêm các phương án móng khác. VIệc lựa chọn cần dựa trên tải trọng thực tế và điều kiện nền đất, không chỉ vì chi phí thấp.

• Khách sạn mini, nhà nghỉ thấp tầng trên nền đất tốt: Có thể xem xét móng băng khi sức chịu tải và độ lún đáp ứng yêu cầu, nhất là với hệ cột hoặc tường chịu lực bố trí tương đối đều. Phương án này cũng thuận lợi khi mặt bằng và điều kiện thi công không quá phức tạp.
• Khối phụ trợ thấp tầng của khách sạn lớn: Nhà kỹ thuật, khu giặt là, kho, nhà bảo vệ hoặc tường rào có thể sử dụng móng băng nếu tải trọng phù hợp khi khối chính dùng móng cọc hoặc móng bè. Phân chia từng khối ngay từ khảo sát giúp tránh áp dụng một phương án móng cho cả dự án.
• Nền đất yếu, mực nước ngầm cao: Cần đánh giá kỹ khả năng chịu tải và độ lún trước khi lựa chọn. Với resort ven biển hoặc ven sông, lún không đều có thể gây nứt tường, nứt lớp hoàn thiện và làm tăng chi phí sửa chữa trong quá trình khai thác.
• Khách sạn có tầng hầm hoặc sát công trình hiện hữu: Độ sâu đặt móng, xử lý nước ngầm và ảnh hưởng đến công trình lân cận cần được tính đồng thời với phương án tầng hầm, thay vì mặc định dùng móng băng như công trình nhà ở.

Với khách sạn, móng băng là giải pháp có điều kiện, phù hợp khi nền đất, tải trọng và mặt bằng đáp ứng yêu cầu thiết kế. Vạn An Group thường đánh giá từng khối công trình để lựa chọn móng băng, móng bè hoặc móng cọc phù hợp, thay vì áp dụng một phương án cho toàn bộ dự án.

Những lưu ý khi thi công móng băng

• Đánh giá nền móng: Kiểm tra điều kiện nền đất để đảm bảo móng băng có thể chịu tải tốt.

• Chọn thiết kế phù hợp: Trước khi thi công móng dải, bạn nên tính toán kỹ lưỡng và lựa chọn loại móng dải phù hợp.

• Đo lường chi phí: Đo lường chi phí giúp bạn chọn được mẫu thiết kế, nguyên vật liệu phù hợp với ngân sách của mình.

• Chọn nguyên vật liệu: Đối với những móng băng yêu cầu cường độ cao và chiều sâu đặt móng nông nên sử dụng nền bê tông cốt thép.

• Xử lý nước: Cần tránh tình trạng ngập nước hoặc có độ ẩm cao sẽ làm giảm chất lượng bê tông và ảnh hưởng đến quá trình thi công.

• An toàn lao động: Đảm bảo nghiêm ngặt các biện pháp an toàn khi thực hiện thi công để bảo vệ công nhân cũng như người dân xung quanh.

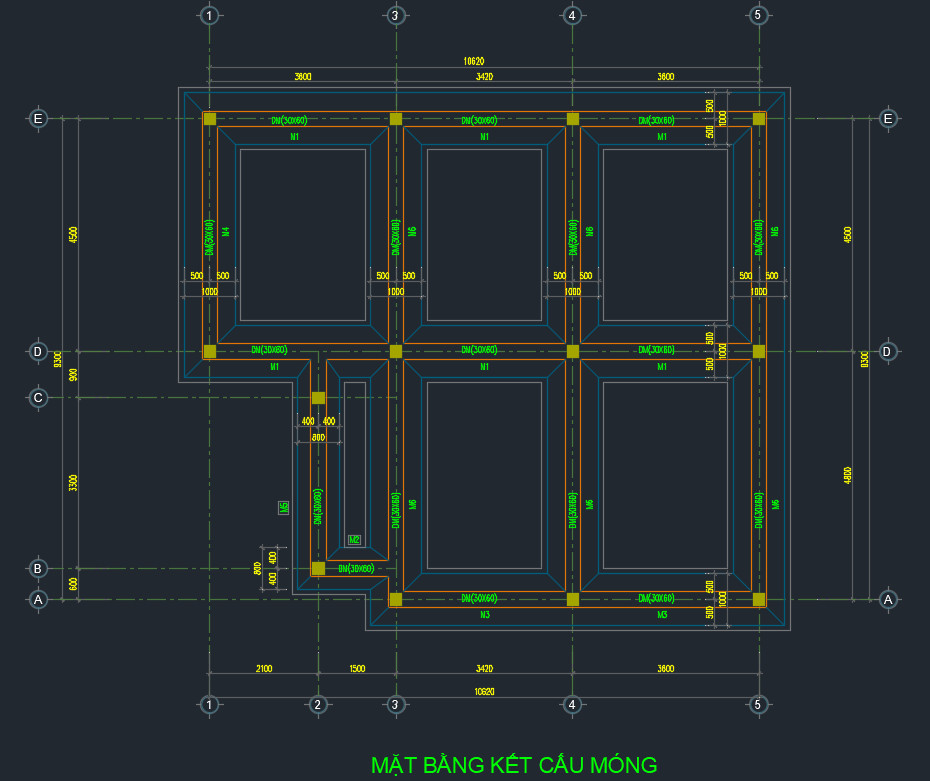

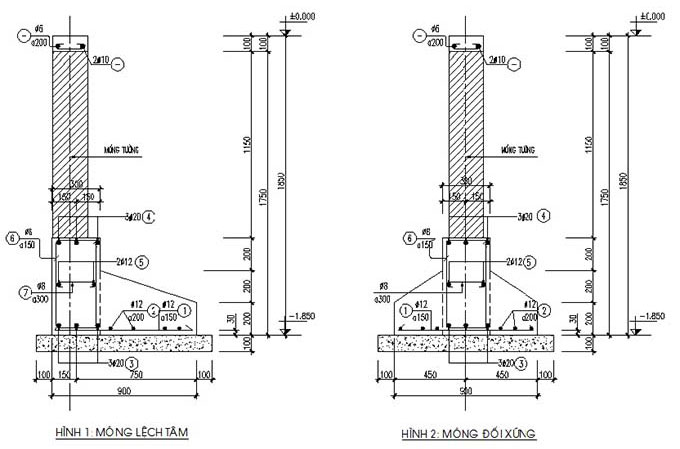

Một số bản vẽ thiết kế móng băng

Dưới đây là một số bản vẽ thiết kế móng băng công trình nhà ở:

So sánh móng băng với móng đơn

	Móng băng	Móng đơn
Định nghĩa	Là loại móng dài và liên tục, chạy dọc theo chiều dài và chiều rộng của công trình, có thể chạy theo hình chữ thập. Móng băng thường được sử dụng để đỡ tường hoặc các hàng cột.	Là loại móng nằm riêng lẻ, có hình vuông hoặc chữ nhật. Được sử dụng để đỡ các cột riêng lẻ.
Khả năng chịu tải	Có khả năng phân phối tải trọng đồng đều hơn, giảm thiểu nguy cơ lún.	Chịu tải trọng từ các cột hoặc kết cấu độc lập. Thích hợp cho các công trình tải trọng nhỏ và trung bình.
Độ sâu	Thường có độ sâu lớn hơn để đảm bảo khả năng chịu lực và ổn định cho công trình.	Độ sâu thường nhỏ hơn móng băng, phụ thuộc vào tải trọng công trình và điều kiện nền đất.
Thi công	Phức tạp hơn, yêu cầu thời gian và công sức nhiều hơn.	Đơn giản hơn, tốn ít thời gian hơn.
Chi phí	Chi phí cao hơn do yêu cầu nhiều vật liệu và công sức thi công.	Chi phí thấp hơn, phù hợp với các dự án nhỏ và ngân sách hạn chế.

Với tất cả những thông tin ở trên về thuật ngữ “móng băng là gì”. Vạn An Group hy vọng bạn đọc sẽ tiếp nhận được những thông tin và kiến thức bổ ích nhất. Nếu bạn có thắc mắc xin vui lòng liên hệ với chúng tôi qua Hotline 0985 385 102 hoặc Email: vngroupcenter@gmail.com để được hỗ trợ!
