Móng băng 2 phương là loại móng băng được sử dụng nhiều trong xây dựng, đặc biệt trong các công trình nhà ở hay công trình công cộng khác. Vậy móng băng 2 phương là gì? Cấu tạo và quy trình thi công ra sao? Hãy cùng tìm hiểu với Vạn An Group nhé!

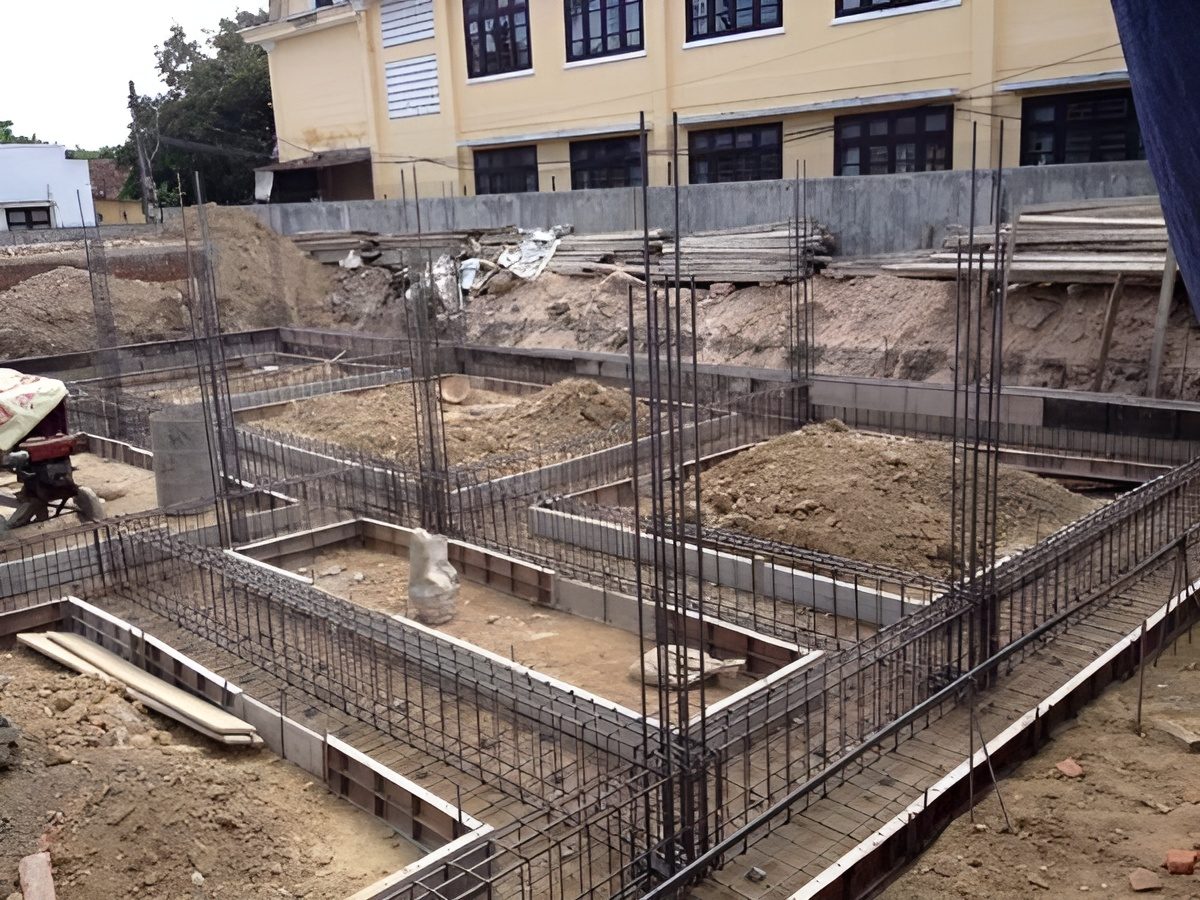

Móng băng 2 phương là gì?
Móng băng 2 phương là loại móng được thiết kế theo 2 phương vuông góc với nhau theo chiều rộng và chiều dài của công trình, tạo thành những ô vuông. Loại móng này được thiết kế để phân bố tải trọng của công trình ra một diện tích rộng hơn và có khả năng chịu lực tốt hơn. Đặc điểm chính của móng băng 2 phương là nó phân bố lực theo phương ngang và dọc, giúp tăng cường khả năng chịu tải của công trình.
Móng băng 2 phương có cấu tạo gồm:
- Dải móng: Đây là phần chính của móng băng, được thiết kế thành một dải liên tục chạy theo hướng dọc hoặc ngang được đặt trên nền đất hoặc lớp bê tông đỡ. Tùy vào tải trọng mà dải móng có thể có chiều rộng và độ dày khác nhau.
- Đai thép: Các đai thép được bố trí bên trong dải móng để gia cố và tăng cường khả năng chịu lực. Đai thép thường được đặt theo hai phương dọc và ngang để phân bố tải trọng đồng đều.
- Lớp bê tông lót: Lớp bê tông lót bảo vệ móng khỏi tác động của đất nền và nước ngầm.
- Đệm cát: Ở trong một số thiết kế, dưới dải móng sẽ có một lớp đệm cát để cải thiện khả năng chịu tải và giảm hiện tượng lún không đều.
- Bản móng: Chịu tải trọng chính của công trình, có dạng hình chữ nhật hoặc vuông.
- Dầm móng: Có nhiệm vụ liên kết các bản móng thành một khối thống nhất, giúp phân bố đều lực và tải trọng trên toàn bộ móng băng 2 phương.
- Cốt thép phụ: Ngoài đai thép chính, có thể có các thanh cốt thép phụ khác được thiết kế nhằm tăng cường độ bền cho móng và phân phối lực tốt hơn.
- Lớp chống thấm: Trong một số trường hợp xây dựng ở khu vực có nước ngầm cao thì nên cần một lớp chống thấm đặt dưới móng hoặc bên trong dải móng để bảo vệ bê tông.
Ưu nhược điểm móng băng 2 phương
Một số ưu nhược điểm của móng băng 2 phương:
Ưu điểm
- Tăng cường khả năng kết nối: Móng băng 2 phương giúp liên kết các cột, tường thành một khối thống nhất, điều này sẽ làm hạn chế hiện tượng lún giữa các cột.
- Phù hợp nền đất yếu: Móng băng 2 phương là sự lựa chọn tốt các công trình nền đất yếu, giúp tăng khả năng chịu lực và giảm hiện tượng lún.
- Chi phí thi công hợp lý: Giá thành và thời gian thi công móng cũng hợp lý và nhanh chóng.
- Giảm kích thước móng: Móng băng 2 phương có thể giúp giảm kích thước móng do có khả năng phân phối tải trọng hiệu quả.
- Tính đàn hồi cao: Cung cấp tính đàn hồi tốt, giúp công trình dễ dàng chịu được biến động và điều kiện nền đất thay đổi.
Nhược điểm
- Sức chịu tải kém: Sức chịu tải của móng băng 2 phương phụ thuộc vào lớp đất dưới đáy móng.
- Thi công phức tạp: Việc thi công móng có thể phức tạp hơn, đòi hỏi sự tính toán chính xác và kỹ thuật cao.
- Tính ổn định và chống trơn trượt kém: Do chiều sâu chôn móng hạn chế, nên móng băng có tính ổn định và chống trượt kém hơn móng cọc.
Móng băng 2 phương có mấy loại?
Chúng ta có thể phân loại móng băng 2 phương như sau:
Dựa theo vật liệu
Dựa theo vật liệu sẽ có 2 loại móng băng 2 phương gồm:
- Móng băng gạch: Đây là loại móng được sử dụng phổ biến trong các công trình xây dựng dân dụng. Móng băng gạch được làm từ các viên gạch xếp chồng lên nhau, liên kết với nhau bằng vữa xây.
- Móng băng bê tông cốt thép: Có khả năng chịu tải cao hơn, thường sử dụng thép cốt để gia cố cho độ cứng và độ bền của móng.
Dựa theo tính chất
Dựa theo tính chất ta sẽ phân loại móng băng 2 phương gồm:
- Móng cứng: Móng cứng có độ cứng cao và khả năng chịu lực lớn, thường được sử dụng trong cách công trình có tải trọng lớn, nền đất yếu.
- Móng mềm: Móng mềm thích hợp sử dụng các công trình yêu cầu chịu động đất hoặc môi trường đất đỏ.
- Móng kết hợp: Đây là loại móng mang tính chất của móng cứng và móng mềm, có sự linh hoạt cao và giữ được sự ổn định và chịu tải tốt.

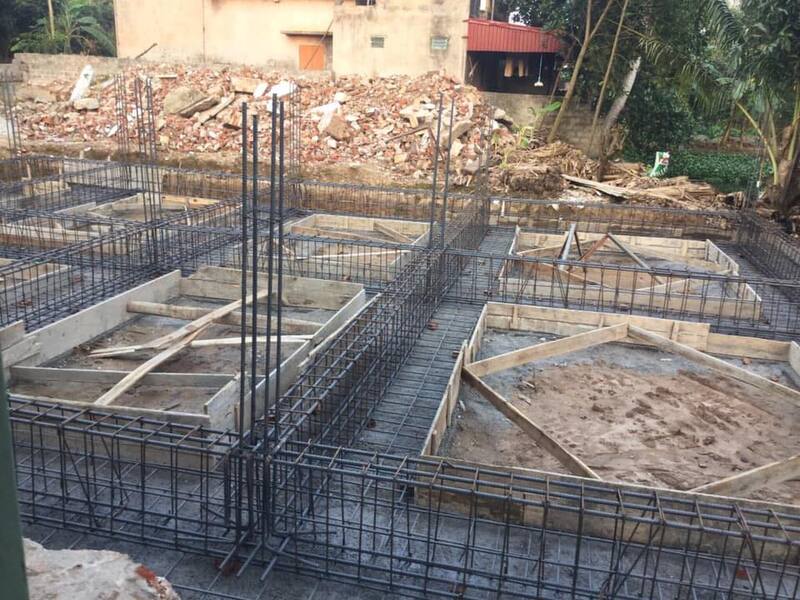

Quy trình thi công móng băng 2 phương
Một số quy trình chính khi thi công móng băng 2 phương cho bạn đọc tham khảo:
Chuẩn bị địa điểm và mặt bằng
Tiến hành lựa chọn địa điểm vị trí phù hợp. Tiếp đến sẽ bắt đầu khảo sát địa chất khu vực đó để xác định nền đất và các yếu tố ảnh hưởng đến thiết kế móng. Làm sạch khu vực xây dựng và loại bỏ các vật liệu không cần thiết.
Chuẩn bị vật liệu thi công
Chuẩn bị đầy đủ các vật liệu thi công như cát, đá, xi măng, cốt pha, máy trộn, xe vận chuyển…nhằm đảm bảo tiến độ thi công cũng như những yêu cầu trong bản thiết kế.
Lắp đặt giàn giáo và đào kênh
Đào kênh móng theo kích thước thiết kế để tạo không gian cho quá trình đổ bê tông. Xây dựng và lắp đặt giàn giáo, ván khuôn để định hình móng trong quá trình đổ bê tông.
Lắp đặt cốt thép
Lắp đặt và bố trí các thanh cốt thép trong dải móng theo thiết kế. Đảm bảo các thanh thép được đặt đúng vị trí và khoảng cách phù hợp để thuận tiện thi công và hoàn thiện đúng tiến độ.
Thi công ván khuôn
Lắp đặt ván khuôn móng và ván khuôn dầm theo đúng vị trí trong bản thiết kế và dựa theo yêu cầu kỹ thuật. Ván khuôn móng cần được cố định chắc chắn và đảm bảo không có sự xê dịch trong quá trình thi công. Khi bê tông đạt cường độ cần thiết sẽ tiến hành tháo ván khuôn.
Đổ bê tông
Chuẩn bị bê tông theo đúng yêu cầu kỹ thuật. Sau đó đổ bê tông vào ván khuôn, đảm bảo phân phối đều và không có bọt khí. Có thể dùng máy rung bê tông để nén chặt và loại bỏ bọt khí.
Hoàn thiện và bảo dưỡng bê tông
Hoàn thiện công việc xung quanh móng, xử lý các vấn đề về nước ngầm và các biện pháp xử lý chống thấm nếu cần. Kiểm tra chất lượng và thực hiện bảo dưỡng bê tông móng trong thời gian ít nhất 28 ngày để đảm bảo bê tông đạt cường độ theo đúng yêu cầu.
Thi công móng băng 2 phương cần lưu ý gì?
- Khảo sát kỹ lưỡng địa chất: Trước khi thi công cần khảo sát kỹ lưỡng địa chất và khu vực xung quanh để tránh xảy ra sự cố.
- Thực hiện đúng yêu cầu bản vẽ: Cần thực hiện các hoạt động đào móng và lắp đặt cốt thép theo đúng yêu cầu bản vẽ, đảm bảo đúng vị trí, số lượng.
- Trộn bê tông đúng tỷ lệ: Trộn bê tông theo đúng tỷ lệ, tránh xảy ra tình trạng sụt hay cường độ bê tông không đạt yêu cầu.
- Giám sát thi công chặt chẽ: Cần có đội ngũ giám sát thi công chuyên nghiệp nhằm đảm bảo chất lượng công trình.
Ứng dụng của móng băng 2 phương
Móng băng 2 phương là loại móng được sử dụng phổ biến trong nhiều loại công trình vì khả năng chịu tải cao cũng như hạn chế được tình trạng lún. Có thể kể đến một số công trình như:
Nhà ở dân dụng
Móng băng 2 phương được sử dụng cho các nhà phố, nhà dân dụng, biệt thự có nhiều tầng loại móng này sẽ giúp đảm bảo an toàn và ổn định cho công trình.
Khách sạn, tòa nhà thương mại
Đây là những công trình có mức độ phức tạp cao và có tải trọng lớn. Sử dụng móng băng 2 phương kết hợp với các yếu tố khác sẽ đảm bảo được tính ổn định công trình.
Nhà xưởng, kho bãi
Các công trình này thường có cấu trúc cột không đồng đều và móng băng 2 phương sẽ giúp cân bằng tải trọng và giảm khả năng lún công trình.
Công trình công cộng khác
Một số công trình khác như bệnh viện, trường học, nhà văn hóa…Những công trình này thường có nhiều tầng, số lượng người sử dụng lớn nên móng băng 2 phương là một trong những sự lựa chọn hợp lý.

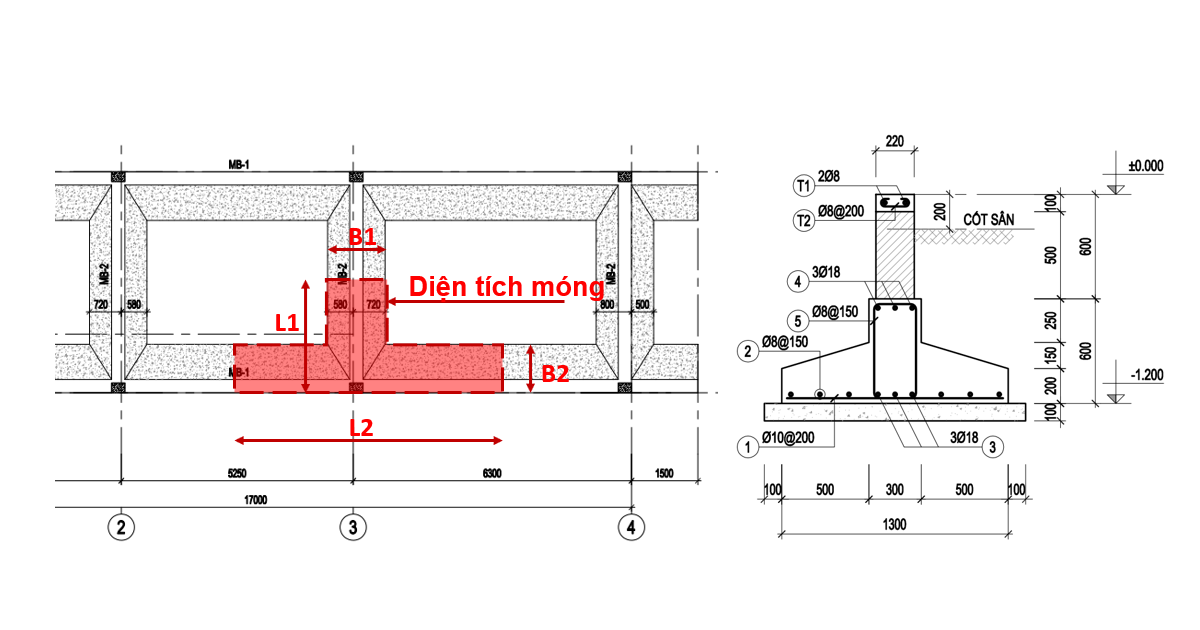

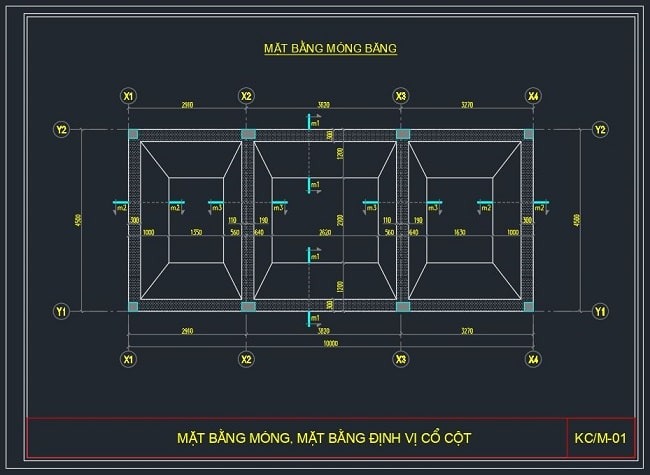

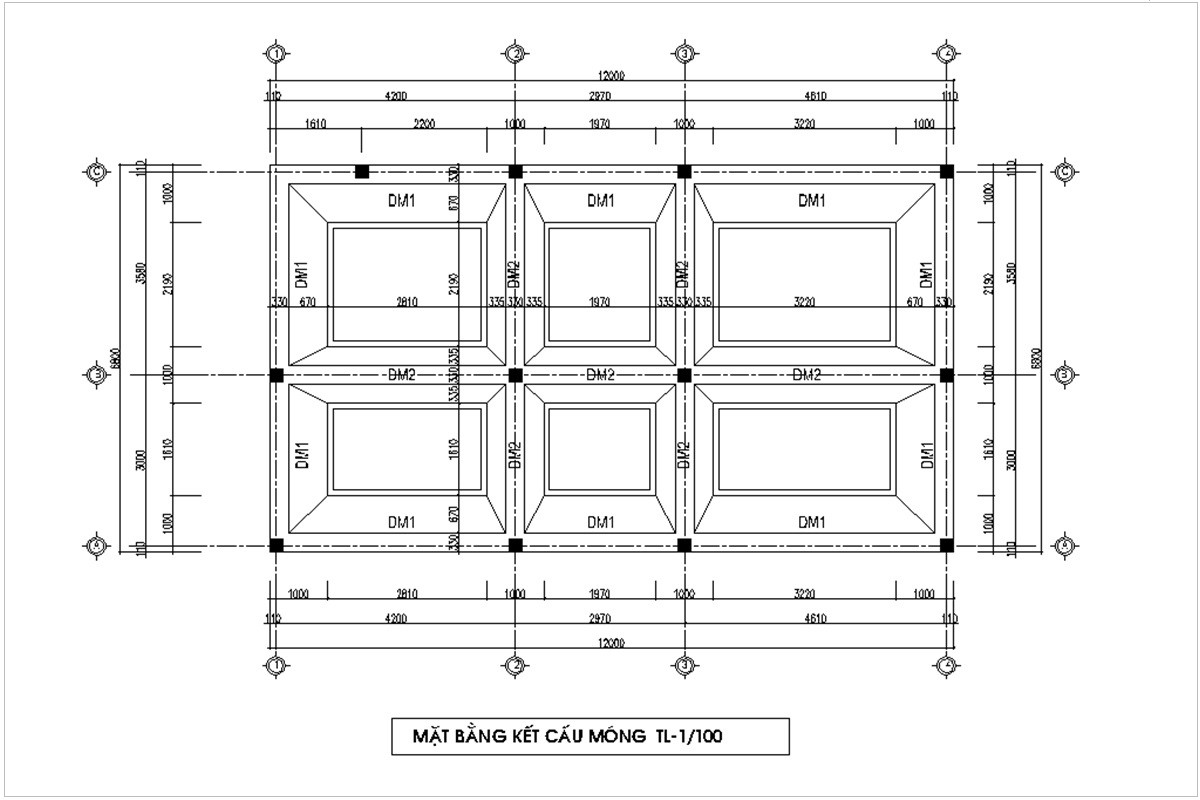

Một số bản vẽ thiết kế móng băng 2 phương
Vạn An Group sẽ chia sẻ một số bản vẽ thiết kế móng băng 2 phương trong các công trình khác nhau:
Trong bài viết, Vạn An Group đã giải đáp những thắc mắc liên quan đến thuật ngữ “móng băng 2 phương”. Đồng thời cũng đưa ra được các ưu nhược điểm và quy trình thi công của chúng. Hy vọng những thông tin trên hữu ích với bạn đọc và hãy liên hệ với chúng tôi qua Hotline 0985 385 102 nếu có thắc mắc cần được giải đáp!
