Móng băng 1 phương là gì? Cấu tạo, quy trình thi công và ứng dụng

Móng băng 1 phương là loại móng được thiết kế nhằm phân bổ đều tải trọng từ công trình xuống mặt đất, giúp công trình được vững chắc. Trong bài viết này, Vạn An Group sẽ chia sẻ với bạn đọc những thông tin về thuật ngữ “móng băng 1 phương” và ứng dụng của chúng trong cuộc sống.

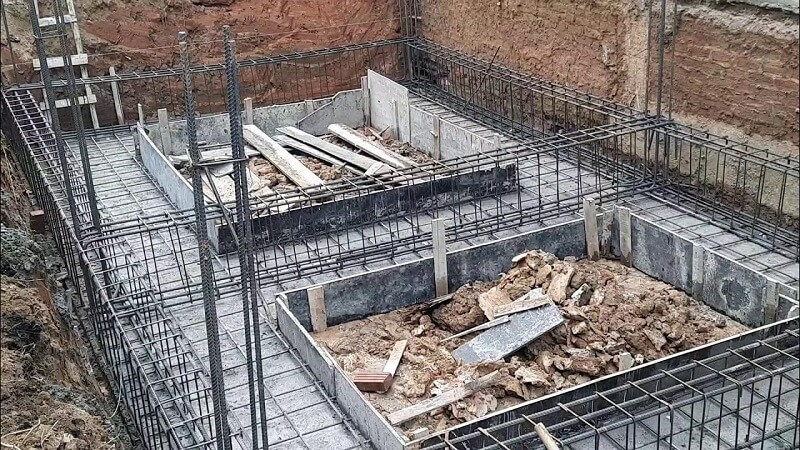

Móng băng 1 phương là gì?

Móng băng 1 phương là loại móng được làm bằng bê tông để chịu tải trọng từ các cột hoặc dầm và truyền tải chúng xuống đất. Móng băng 1 phương có hình dạng trải dài theo phương ngắn (phương dọc hoặc phương ngang) để cố định công trình.

Móng băng 1 phương thường được đặt ở các vị trí dưới các tường chịu lực hoặc hàng cột chịu lực, giúp phân bố tải trọng từ các công trình xuống nền đất một cách đều đặn. Thông thường, móng băng 1 phương sẽ được xây dựng trước khi các phần cấu trúc chính khác được thực hiện và được tính toán kỹ lượng để đảm bảo được khả năng chịu tải tốt nhất.

Cấu tạo của móng băng 1 phương

Móng băng 1 phương gồm có hai bộ phận chính là bán móng và dầm móng.

• Bán móng là phần nằm ngang, có kích thước phụ thuộc vào chiều rộng của ngôi nhà.
• Dầm móng là phần nằm dọc, có kích thước phụ thuộc vào chiều dài của ngôi nhà.

Cả hai bộ phận này đều được liên kết với nhau bằng thép cốt thép và bê tông cốt thép. Bên trên móng băng 1 phương còn có một lớp bê tông lót mỏng để bảo vệ móng khỏi ẩm ướt và ăn mòn.

• Bê tông lót dày: Là lớp bê tông được đặt trên mặt đất để làm sàn cho móng băng có kích thước khoảng 100mm.
• Kích thước bàn móng: Là thành phần chạy liên tục xung quanh biên của móng có kích thước phổ thông (900 – 1200) x 350 (mm).
• Kích thước dầm móng: Là thành phần ngang chạy dọc theo chiều dài của móng băng có kích thước phổ thông là 300 x (500 – 700) (mm).
• Thép bản móng phổ thông: Được sử dụng để gia cố bàn móng có kích thước là Φ 12a150.
• Thép dầm móng phổ thông: Bao gồm thép dọc và thép đai, được sử dụng để gia cố và tăng độ bền dầm móng có kích thước là thép dọc 6 Φ (18 – 22), thép đai Φ 8a150.

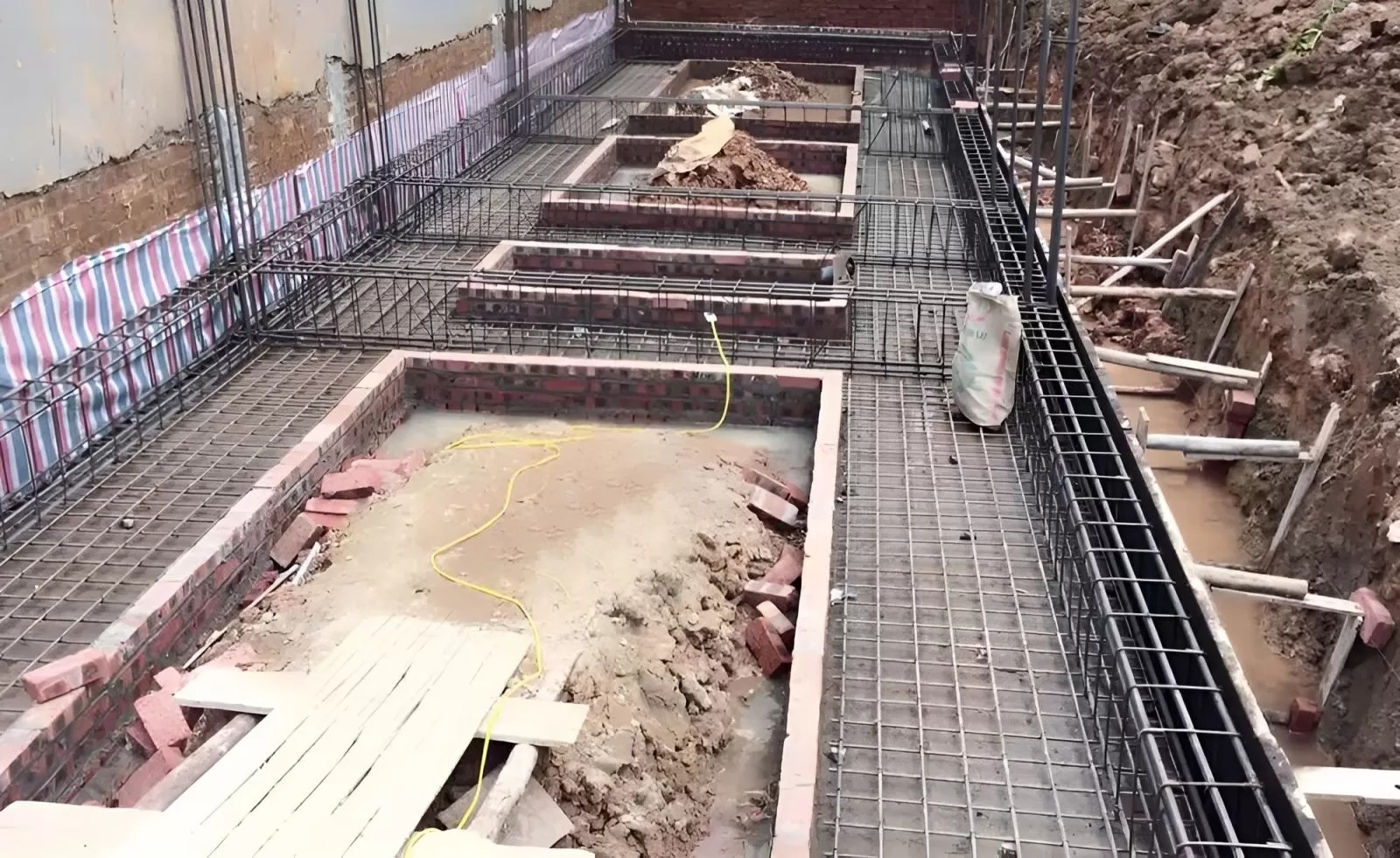

Ưu nhược điểm móng băng 1 phương

Một số ưu nhược điểm của móng băng 1 phương:

Ưu điểm

• Cấu trúc ổn định: Móng băng 1 phương có nhiệm vụ chịu trọng lượng của toàn bộ kết cấu, từ đó cải thiện tính ổn định của công trình.
• Chi phí hợp lý: Móng băng 1 phương thường có chi phí thấp hơn so với các loại móng khác và đôi khi điều này cũng sẽ làm giảm bớt chi phí nhân công và vật liệu.
• Độ bền cao: Khi được thiết kế đúng cách, móng băng sẽ cung cấp khả năng chịu tải và độ ổn định cao. Điều này sẽ làm giảm nguy cơ hư hỏng của công trình.
• Dễ bảo trì: Thi công móng băng 1 phương sẽ giúp thợ dễ dàng kiểm tra và sửa chữa khi có sự cố xảy ra.
• Linh hoạt sử dụng: Móng băng 1 phương có thể được sử dụng trong nhiều loại công trình khác nhau như: nhà ở, nhà xưởng, các công trình có tải trọng nhẹ.

Nhược điểm

• Hạn chế trong thiết kế: Móng băng 1 phương bị hạn chế khi thiết kế các công trình có yêu cầu phức tạp về cấu trúc hay tải trọng lớn.
• Yêu cầu chất lượng nền đất: Để thi công móng băng 1 phương cần có nền đất chất lượng tốt và đồng nhất.
• Cần sự chính xác cao: Thiết kế móng băng 1 phương cần tuân thủ sự các tiêu chuẩn kỹ thuật và sự chính xác cao.
• Khả năng chịu nước: Móng băng 1 phương có thể chịu ảnh hưởng từ nước nếu không được bảo vệ đúng cách, gây ra sự hư hại cho công trình.
• Độ lún không đều: Trong một số trường hợp, móng băng 1 phương sẽ có độ lún không đều, gây ra hiện tượng nứt gãy trong kết cấu.

Tiêu chuẩn thi công móng băng 1 phương

• Chiều sâu đặt móng lớn, cần dùng móng băng mềm, lúc này chi phí thi công cũng được tiết kiệm.
• Chiều sâu đặt móng nông, nên dùng móng 1 phương bê tông cốt thép.
• Móng nhà liền kề cần cường độ cao, dùng móng bê tông cột thép. Cốt thép móng liên kết với cốt thép cột.
• Thi công nhà có tầng hầm, móng băng 1 phương phải đặt sâu hơn so với nền của tầng hàm >=0,4m, đỉnh móng nằm sâu dưới sàn.
• Các hàng tường/ cột có 2 phương thì dải móng băng giao nhau phải có dạng ô cờ. Móng băng hồi nhà tốt hơn móng băng tường ngăn và móng dọc nhà.
• Phải ghép cốp pha móng bằng ván khuôn chắc chắn, đảm bảo không bị rò rỉ bê tông khi đổ.
• Phải đổ bê tông móng băng 1 phương theo đúng tỷ lệ, chất lượng và phương pháp quy định. Bê tông phải được bảo vệ và kiểm tra độ cứng theo quy định.
• Phải lập biên bản nghiệm thu móng băng 1 phương theo đúng quy định, ghi chép rõ ràng các thông số kỹ thuật, chất lượng của chúng.

Quy trình thi công móng băng 1 phương

Chi tiết quy trình thi công móng băng 1 phương gồm những bước sau:

Chuẩn bị mặt bằng

Chuẩn bị mặt bằng được dọn dẹp sạch sẽ, san phẳng và định vị chính xác các trục móng theo bản thiết kế.

Đào hố móng

Đào hố móng theo đúng kích thước và độ sâu theo đúng trong bản thiết kế. Hố móng phải sạch sẽ, không chứa nước hoặc bùn.

Đổ bê tông lót

Sau khi được bề mặt được làm sạch, ta tiến hành đổ bê tông lên bề mặt đã được chuẩn bị và nén chặt lại để tạo thành lớp bê tông lót.

Lắp đặt cốt thép

Cốt thép phải được gia công đúng kích thước, hình dáng theo đúng bản vẽ. Tiếp theo là lắp đặt cốt thép theo chiều dài của móng băng, đảm bảo khoảng cách và lớp bảo vệ bê tông đạt tiêu chuẩn.

Xem thêm: Giá nhân công gia công lắp dựng cốt thép

Đổ bê tông móng

Sử dụng bê tông đảm bảo cấp phối theo đúng thiết kế và chất lượng cao. Sau đó, tiến hành đổ bê tông từ từ và trải đều khắp hố móng, tránh tạo bọt khí và khoảng trống. Sử dụng máy đầm hoặc thanh gỗ để đầm chặt bê tông.

Nghiệm thu móng

Sau khi bê tông đạt cường độ đúng yêu cầu, tiến hành kiểm tra kích thước, hình dạng và vị trí của móng băng 1 phương. Nghiệm thu kết cấu móng theo các tiêu chuẩn kỹ thuật và bản vẽ thiết kế trước khi tiếp tục các hạng mục khác.

Ứng dụng của móng băng 1 phương

Với khả năng chịu tải tốt cũng như chi phí thi công hợp lý. Móng băng 1 phương được sử dụng trong các công trình nhà ở dân dụng hay những công trình có quy mô nhỏ.

Thiết kế biệt thự mini

Móng băng 1 phương có thể sử dụng cho các biệt thự mini có diện tích từ 100m2 đến 200m2. Loại móng này sẽ giúp tiết kiệm chi phí và có khả năng chịu tải tốt.

Nhà ở dân dụng, nhà phố

Loại móng này thường được sử dụng cho các ngôi nhà từ 1 – 2 tầng hoặc các công trình thấp tầng khác có kết cấu đơn giản. Đặc biệt rất phù hợp với những ngôi nhà có diện tích hẹp, không yêu cầu nền móng phức tạp.

Nhà xưởng và kho bãi

Móng băng 1 phương được sử dụng cho các nhà xưởng có kết cấu nhẹ, không yêu cầu khả năng chịu tải lớn.

Công trình quy mô nhỏ khác

Một số công trình quy mô nhỏ như trường học hay bệnh viện nhỏ, công trình tạm có diện tích hay số tầng hạn chế để tiết kiệm chi phí.

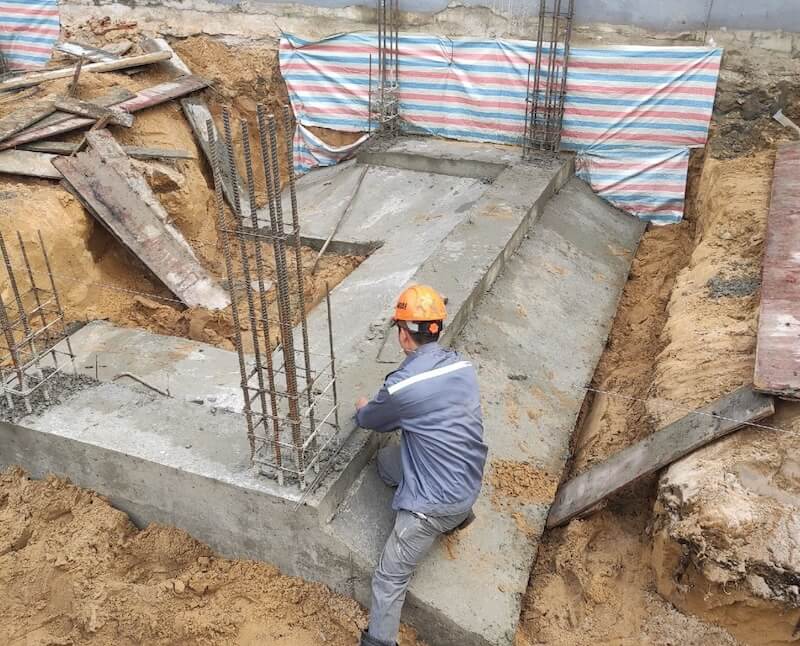

Móng băng 1 phương trong công trình khách sạn

Trong công trình khách sạn, móng băng 1 phương có thể được cân nhắc cho một số khối công trình thấp tầng, có tải trọng vừa phải và nền đất đáp ứng yêu cầu chịu lực. Phương án này không nên áp dụng đồng loạt cho toàn bộ dự án mà cần được xem xét theo từng khối và điều kiện nền móng thực tế.

• Khối phòng nghỉ thấp tầng: Có thể xem xét móng băng 1 phương khi tải trọng, nhịp kết cấu và điều kiện địa chất phù hợp. Cách bố trí dải móng cần đồng bộ với hệ cột, tường chịu lực và mặt bằng kiến trúc.
• Khối dịch vụ riêng biệt: Nhà hàng, khu kỹ thuật hoặc các hạng mục phụ trợ thấp tầng có thể có phương án móng khác với khối khách sạn chính do tải trọng và công năng không giống nhau.
• Khu đất có nền đất tốt: Đây là điều kiện thuận lợi để xem xét móng băng 1 phương. Nếu nền đất yếu, có lớp đất thay đổi lớn hoặc yêu cầu hạn chế lún, phương án móng cần được đánh giá lại qua hồ sơ địa chất và tính toán kết cấu.
• Khách sạn có tầng hầm: Móng phải được tính cùng chiều sâu tầng hầm, cao độ đào đất, kết cấu chống đỡ và mực nước ngầm. Không nên lựa chọn móng riêng lẻ rồi mới xử lý phần ngầm sau.
• Công trình có nhiều khối: Sảnh, khối phòng nghỉ, nhà hàng hoặc khu dịch vụ có thể có tải trọng và cao độ khác nhau. Cần xem xét nguy cơ chênh lệch lún và sự liên kết giữa các khối trước khi lựa chọn móng băng 1 phương.

Đối với khách sạn, quyết định sử dụng móng băng 1 phương cần dựa trên khảo sát địa chất, tải trọng, sơ đồ kết cấu và yêu cầu về độ lún, không chỉ dựa vào số tầng hay diện tích xây dựng. Vạn An Group thường phối hợp giữa khảo sát, thiết kế kết cấu và phương án thi công để đánh giá khả năng sử dụng móng băng cho từng khối công trình ngay từ giai đoạn đầu. Đối với

So sánh móng băng 1 phương với móng băng 2 phương

Dưới đây là bảng so sánh móng băng 1 phương với móng băng 2 phương:

Tiêu chí	Móng băng 1 phương	Móng băng 2 phương
Hình dạng	Chỉ có một dải móng chạy theo 1 hướng	Dải móng chạy theo 2 hướng ngang và dọc
Tải trọng	Phân bố tải trọng theo một hướng	Phân bố tải trọng đồng đều hơn hay theo nhiều hướng
Chi phí	Chi phí thấp hơn vì thiết kế đơn giản	Chi phí cao hơn do phức tạp
Khả năng chống lún	Thấp hơn vì không phân bố tải trọng đều	Cao hơn vì phân bố tải trọng đều
Khả năng chịu lực	Chịu lực theo 1 hướng	Chịu lực theo nhiều hướng tốt hơn
Yêu cầu sử dụng	Sử dụng trong các công trình có tải trọng nhỏ	Thường dùng cho công trình có tải trọng phức tạp

Một số bản vẽ móng băng 1 phương

Và trên đây là tổng hợp những thông tin về thuật ngữ “móng băng 1 phương” cũng như cấu tạo, quy trình thi công và ứng dụng của móng băng 1 phương. Nếu bạn có thắc mắc cũng như có một số câu hỏi được đặt ra hãy liên hệ với chúng tôi qua Hotline 0985 385 102 hoặc Email: vngroupcenter@gmail.com để được hỗ trợ!
