Bản vẽ kiến trúc là một thành phần không thể thiếu trong quá trình thiết kế và xây dựng công trình. Trong bài viết này, Vạn An Group sẽ cùng bạn đọc tìm hiểu về bản vẽ kiến trúc bao gồm thành phần và quy trình triển khai bản vẽ kiến trúc hiệu quả.

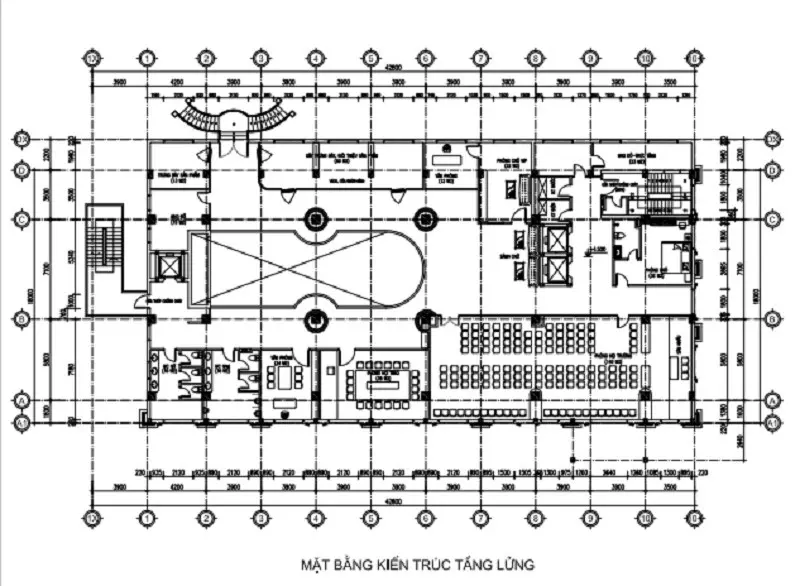

Bản vẽ kiến trúc là gì?
Bản vẽ kiến trúc là một loại tài liệu kỹ thuật hay có thể xem là một loại bản vẽ kỹ thuật kiến trúc, xây dựng; thể hiện rõ hình ảnh và các thông tin chi tiết về thiết kế của một công trình kiến trúc. Bản vẽ kiến trúc bao gồm nhiều loại bản vẽ khác nhau như: bản vẽ mặt bằng, bản vẽ mặt đứng, bản vẽ mặt cắt, bản vẽ phối cảnh, chi tiết kỹ thuật…Đây là một công cụ quan trọng giúp kiến trúc sư có thể trình bày về ý tưởng thiết kế thành hình ảnh thực tế.
Bản vẽ kiến trúc không chỉ đảm bảo công trình được xây dựng theo đúng thiết kế, đúng tiêu chuẩn chất lượng, mà còn được sử dụng như một tài liệu tham khảo: cho các giai đoạn thi công và bảo trì sau này.

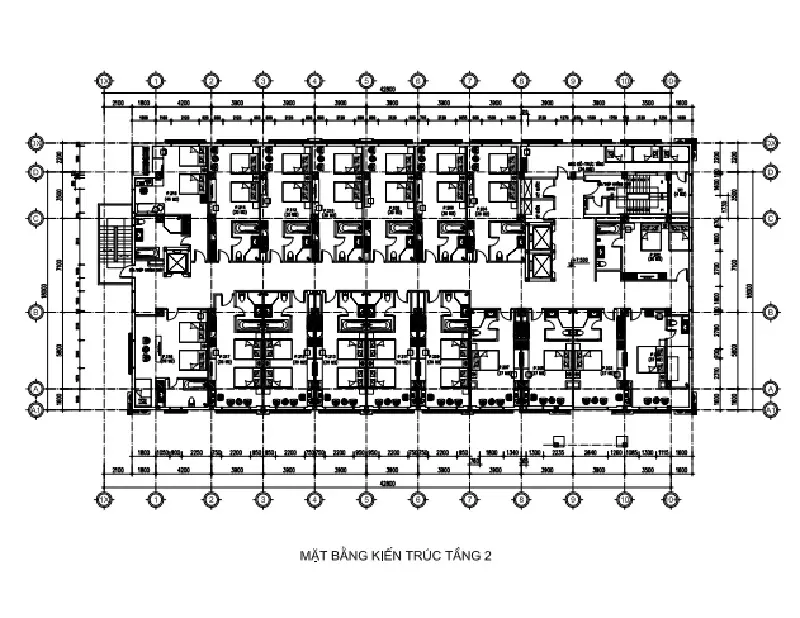

Các thành phần trong bản vẽ kiến trúc
Bản vẽ kiến trúc bao gồm các thành phần:
Phần kết cấu
Phần đầu trong kết cấu của bản vẽ kiến trúc là ghi chú trong xây dựng, mặt bằng định vị và chi tiết các cột, kết cấu sàn tầng, thống kê vật liệu sắt thép, dầm cột nhằm đảm bảo tính vững chắc, an toàn cho công trình.
Phần hệ thống điện nước
Đối với hệ thống điện sẽ bao gồm các sơ đồ bố trí điện các tầng lầu, hệ thống chiếu sáng, hệ thống thông gió, chi tiết các thiết bị điện như điều hòa, internet… Còn đối với hệ thống nước sẽ là hệ thống cấp thoát nước tại phòng khách, phòng nghỉ, khu vực bếp, nhà vệ sinh với các đường thoát nước nổi, chìm dưới sàn.
Phần kiến trúc
Phần kiến trúc sẽ bao gồm mặt bằng của từng tầng, phối cảnh mặt tiền, kiểu dáng công trình, cách phối màu sắc, vật liệu được sử dụng khi thiết kế. Đối với mặt bằng từng tầng, bản vẽ kiến trúc sẽ tiến hành trình bày cụ thể và rõ ràng để giúp chủ đầu tư có thể hiểu rõ hình ảnh mặt cắt công trình theo từng tầng như diện tích, cầu thang, hướng đi lại…
Quy trình triển khai bản vẽ kiến trúc hiệu quả
Dưới đây là quy trình triển khai bản vẽ kiến trúc:
- Bước 1: Khảo sát hiện trạng khu đất, môi trường xung quanh và các yếu tố ảnh hưởng. Thu thập ý kiến từ chủ đầu tư và các bên liên quan để lên ý tưởng thiết kế.
- Bước 2: Tiến hành tạo ra các bản phác thảo ban đầu về ý tưởng thiết kế, sau đó chia sẻ bản phác thảo với khách hàng và điều chỉnh phù hợp.
- Bước 3: Thiết kế mặt bằng với vị trí và kích thước phù hợp, đảm bảo sự tiện nghi và hợp lý trong không gian công trình.
- Bước 4: Vẽ mặt đứng để thể hiện các yếu tố ngoại thất, chiều cao và hình dáng công trình. Vẽ mặt cắt để cung cấp cái nhìn chi tiết hơn về cấu trúc bên trong.
- Bước 5: Thêm các ký hiệu chú thích quan trọng để người đọc dễ dàng nhận biết thông tin.
- Bước 6: Rà soát lại thông tin để đảm bảo chính xác và gửi cho khách hàng để lấy phản hồi.
- Bước 7: Hoàn thiện bản vẽ và phát hành cho các bên liên quan.
Cách triển khai bản vẽ kiến trúc trên phần mềm AutoCAD
Để triển khai bản vẽ kiến trúc trên phần mềm AutoCAD, bạn cần tuân theo các bước sau:
- Xác định kích thước và tỷ lệ của bản vẽ: Trước hết cần xác định kích thước và tỷ lệ phù hợp cho bản vẽ kiến trúc sao cho phù hợp trước khi bắt đầu vẽ.
- Tiến hành vẽ các đường cơ bản: Bạn sẽ sử dụng các công cụ vẽ như đường thẳng, đường cong, hình tròn để tạo ra các phần cơ bản của kiến trúc như tường, cửa, cửa sổ, mái nhà, sân vườn.
- Sử dụng công cụ chỉnh sửa: Sau khi vẽ các phần cơ bản, bạn cần sử dụng các công cụ chỉnh sửa như offset, trim, extend để điều chỉnh và hoàn thiện các chi tiết của bản vẽ.
- Đặt ký hiệu và chú thích: Để bản vẽ trở nên dễ hiểu hơn cho người đọc, bạn cần đặt ký hiệu và chú thích cho các phần tử kiến trúc.
Ưu nhược điểm của bản vẽ kiến trúc
Một số ưu nhược điểm của bản vẽ kiến trúc:
Ưu điểm
- Làm cơ sở cho xây dựng: Đây là tài liệu chính thức dùng trong xây dựng công trình, cung cấp các thông tin cần thiết về kích thước, nguyên vật liệu, và cấu trúc.
- Dễ dàng điều chỉnh và cập nhật: Bản vẽ kiến trúc có thể được chỉnh sửa và cập nhật các thay đổi trong thiết kế hoặc yêu cầu từ khách hàng.
- Hỗ trợ quản lý dự án: Bản vẽ hỗ trợ tốt việc lập kế hoạch và quản lý thời gian, chi phí và tài nguyên cho dự án xây dựng.
- Tăng cường sự phối hợp giữa các bên: Bản vẽ cung cấp thông tin chung cho tất cả các bên liên quan, làm tăng tính minh bạch và tăng cường sự hợp tác trong quá trình thi công.
Nhược điểm
- Tốn thời gian và công sức: Việc tạo ra bản vẽ kiến trúc chi tiết yêu cầu nhiều thời gian và nỗ lực từ kiến trúc sư, đặc biệt là trong các dự án lớn và phức tạp.
- Khó khăn đối với người mới: Đối với những người không có chuyên môn hoặc người mới, việc hiểu và làm việc với bản vẽ kiến trúc có thể gặp khó khăn.
- Cần cập nhật thường xuyên: Nếu có sự thay đổi trong thiết kế hoặc yêu cầu từ khách hàng, bản vẽ cần phải được điều chỉnh và cập nhật, điều này có thể tốn thời gian và tài nguyên.
- Rủi ro cao: Một sai sót nhỏ trong bản vẽ có thể gây ra những vấn đề lớn trong quá trình thi công, dẫn đến lãng phí thời gian và chi phí.
Vai trò của bản vẽ kiến trúc trong thiết kế thi công khách sạn
Đối với khách sạn, bản vẽ kiến trúc không chỉ thể hiện ý tưởng thiết kế mà còn giúp các bên thống nhất phương án, hạn chế thay đổi và phát sinh trong quá trình thi công.
Là cơ sở thống nhất phương án trước khi thi công
Bản vẽ kiến trúc giúp chủ đầu tư, kiến trúc sư và đơn vị thi công có cùng cách hiểu về phương án đã được phê duyệt. Các thông tin thể hiện trên hồ sơ là căn cứ để kiểm tra sự phù hợp giữa thiết kế và thực tế, đồng thời hỗ trợ phát hiện những điểm chưa hợp lý trước khi đưa vào thi công. Điều này đặc biệt cần thiết với khách sạn, nơi một thay đổi nhỏ tại một khu vực có thể ảnh hưởng đến nhiều tầng hoặc nhiều phòng có thiết kế tương đồng.
Hạn chế phát sinh khi triển khai thực tế
Một bộ bản vẽ được hoàn thiện đầy đủ giúp các đơn vị chủ động chuẩn bị vật liệu, nhân công và phương án thi công theo hồ sơ đã thống nhất. Khi thông tin về kích thước, cao độ, vị trí và các chi tiết kiến trúc được thể hiện nhất quán, nguy cơ phải điều chỉnh hoặc làm lại trong quá trình thi công cũng được giảm bớt. Qua đó, chủ đầu tư có thể kiểm soát tốt hơn tiến độ và chi phí của dự án khách sạn.
Hỗ trợ quản lý thay đổi và hoàn thiện hồ sơ
Trong quá trình thiết kế khách sạn, phương án có thể được điều chỉnh theo yêu cầu của chủ đầu tư hoặc điều kiện thực tế. Vì vậy, bản vẽ cần được cập nhật và quản lý theo từng phiên bản để tránh sử dụng nhầm hồ sơ cũ. Khi dự án hoàn thành, hệ thống hồ sơ được lưu trữ đầy đủ còn có giá trị tham khảo cho công tác sửa chữa, cải tạo hoặc thay đổi không gian trong quá trình khai thác khách sạn.
Với vai trò quan trọng trong việc đảm bảo chất lượng, tính chính xác và hiệu quả của công trình, bản vẽ kiến trúc giúp các kiến trúc sư, kỹ sư và chủ đầu tư phối hợp chặt chẽ trong suốt quá trình thực hiện. Nếu bạn đọc có nhu cầu tư vấn thiết kế thi công khách sạn, hãy liên hệ với chúng tôi qua Hotline 0985 385 102 để nhận được hỗ trợ!
