Mặt bằng là thuật ngữ quen thuộc trong lĩnh vực xây dựng và thiết kế, nhưng không phải ai cũng hiểu rõ và biết cách đọc sơ đồ mặt bằng. Vậy mặt bằng là gì? Và làm thế nào để các yếu tố quan trọng trong sơ đồ mặt bằng? Mời bạn cùng Vạn An Group tìm hiểu qua bài viết dưới đây.
Mặt bằng là gì?
Mặt bằng là danh từ có nhiều nghĩa, được dùng để chỉ khu đất dùng để xây dựng; hay dùng để chỉ diện tích nhà, xưởng dùng vào mục đích sản xuất, kinh doanh. Ngoài ra, mặt bằng còn có thể hiểu theo nghĩa khác là mức ngang nhau chung cho một khu vực, một lĩnh vực.

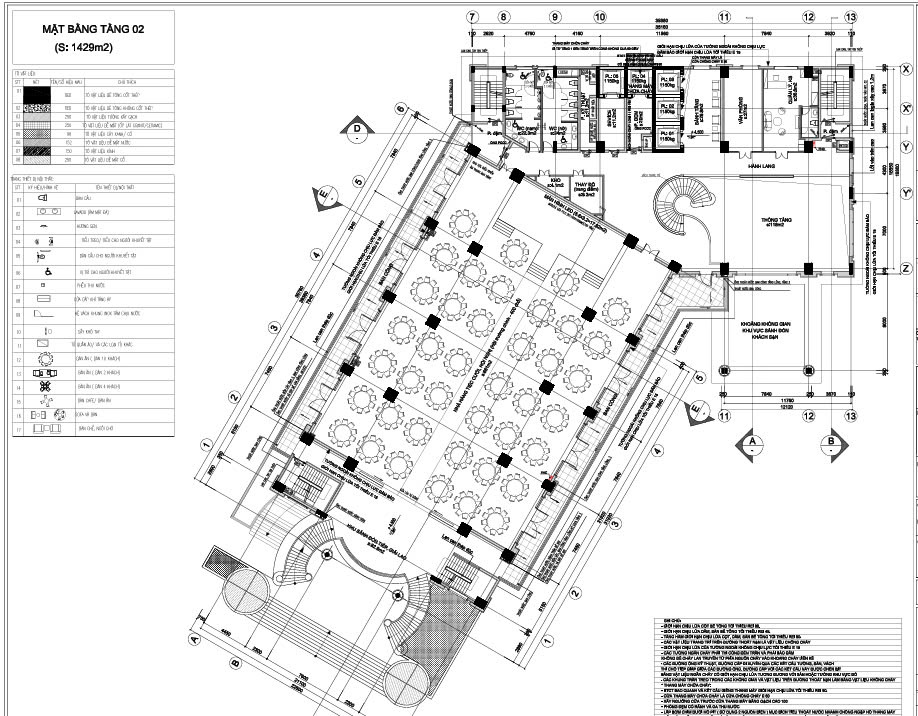

Trong kiến trúc, mặt bằng là bản vẽ hình chiếu của các tầng, phòng hay không gian kiến trúc từ trên cao xuống sau khi đã tưởng tượng cắt bỏ đi phần trên (phần mái). Do vậy, bản chất của mặt bằng cũng là một mặt cắt ngang, với mặt phẳng cắt song song với mặt phẳng hình chiếu bằng. Để phân biệt với các vết cắt đứng, người ta gọi tắt là mặt bằng.
Ngoài ra, mặt bằng còn được hiểu là mặt phẳng nằm ngang tiếp xúc hoặc song song với mặt đất của một ngôi nhà hoặc từng tầng của công trình xây dựng. Và mặt bằng được xem là hình quan trọng nhất trong các bản vẽ. Mặt bằng cho ta biết kích thước và cách bố trí các phòng, giao thông nội bộ, vị trí, kích thước, độ rộng dày tường. Ngoài ra, có thể diễn tả trên mặt bằng các thiết bị, đồ dùng vệ sinh, tủ, giường, bàn ghế,…

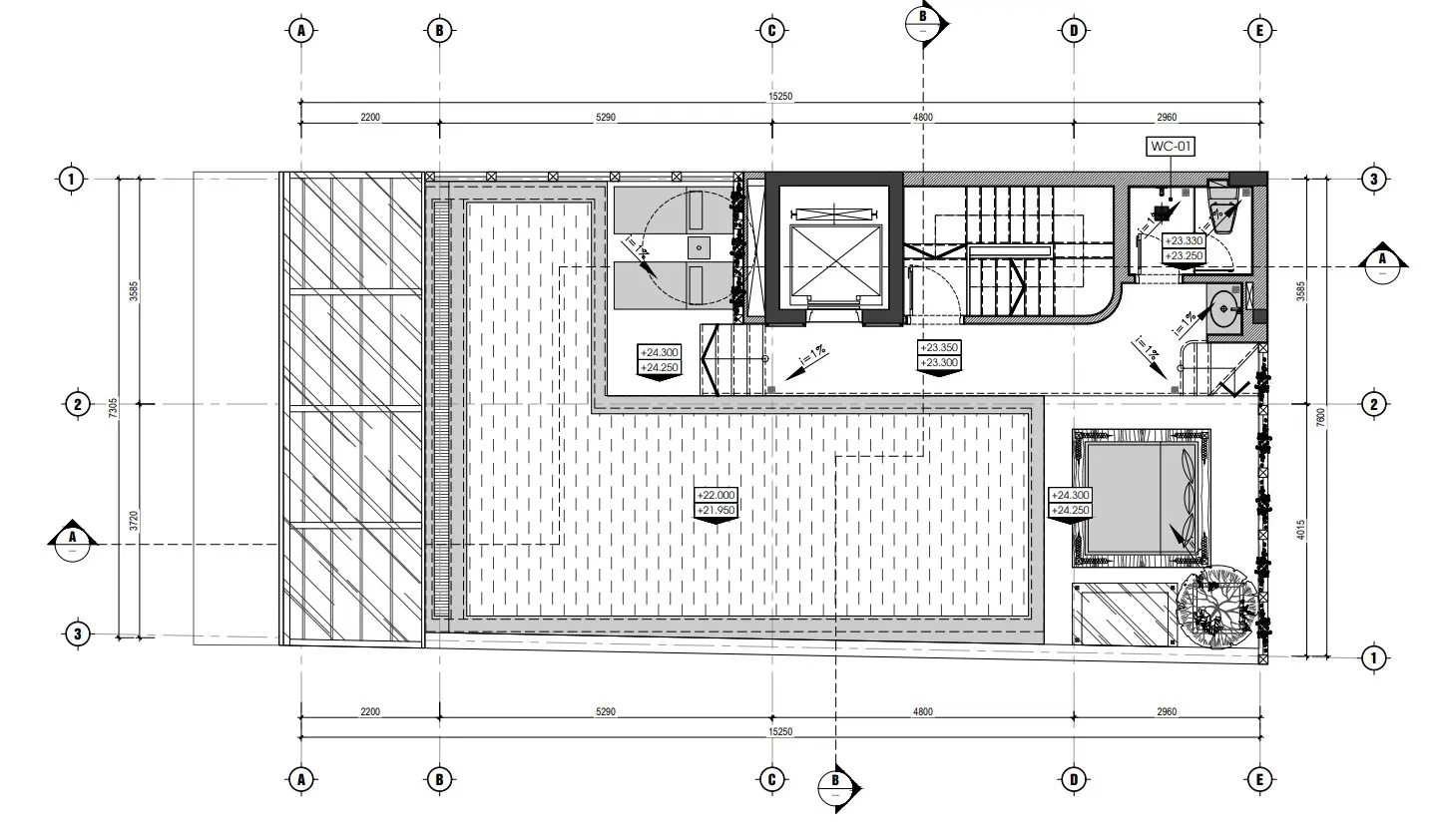

Sơ đồ mặt bằng (Floor Plan) là gì?
Sơ đồ mặt bằng là bản vẽ hai chiều mô tả cấu trúc tổng thể thiết kế của một ngôi nhà hoặc công trình xây dựng với góc nhìn từ trên cao xuống. Thông qua sơ đồ mặt bằng, kiến trúc sư, kỹ sư và nhà thầu có thể dễ dàng nắm bắt tổng thể cấu trúc và bố trí không gian của công trình.
Những đặc điểm của mặt bằng
Sơ đồ mặt bằng có những đặc điểm nổi bật sau đây:
- Thể hiện hình ảnh trực quan công trình với góc nhìn từ trên xuống
- Là bản vẽ 2D, đơn giản hóa các yếu tố như phòng, tường, cửa và nội thất
- Hiển thị vị trí, kích thước và cách bố trí các phòng, lối đi, khu vực chức năng
- Sử dụng các ký hiệu để mô tả vật thể; chi tiết trong công trình
- Không thể hiện được các góc khuất của công trình
Tầm quan trọng của mặt bằng trong xây dựng và thiết kế
Mặt bằng là công cụ không thể thiếu trong mọi dự án xây dựng và thiết kế. Nó giúp:
- Lập kế hoạch dự án: Mặt bằng giúp các nhà thầu và chủ đầu tư hình dung được không gian tổng thể, từ đó dễ dàng lập kế hoạch thi công chi tiết.
- Tối ưu hóa không gian: Việc bố trí các phòng ốc, khu vực chức năng hợp lý trên mặt bằng giúp không gian được sử dụng hiệu quả nhất.
- Quản lý chi phí: Bản vẽ mặt bằng cung cấp cái nhìn rõ ràng về khối lượng công việc, vật liệu cần thiết, từ đó giúp kiểm soát chi phí xây dựng.
Các loại mặt bằng phổ biến
Có nhiều loại mặt bằng khác nhau, tùy thuộc vào mục đích sử dụng và quy mô của công trình. Dưới đây là những loại mặt bằng phổ biến nhất:

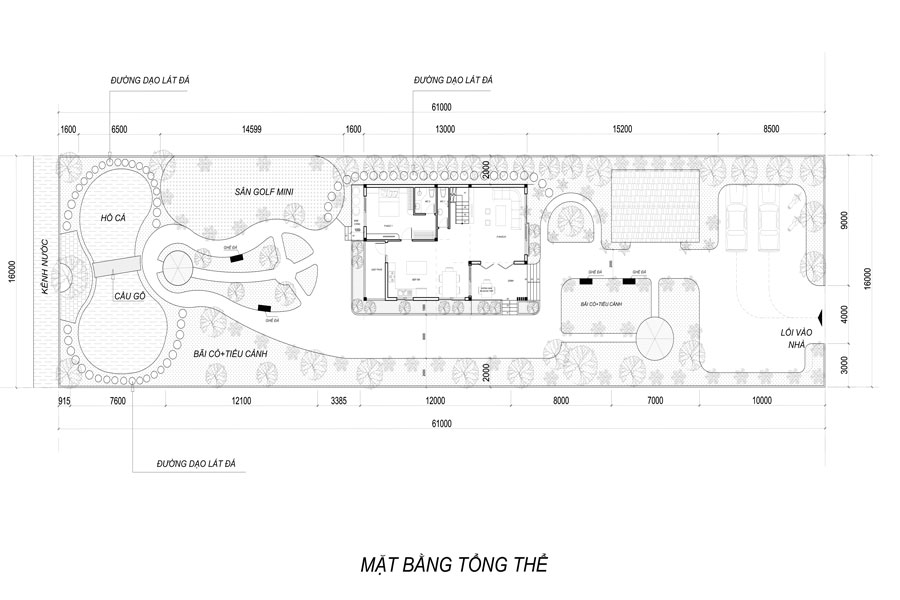

Mặt bằng tổng thể

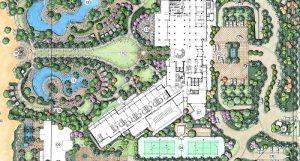

Mặt bằng tổng thể là hình vẽ biểu diễn toàn bộ khu đất hoặc dự án, bao gồm vị trí của các tòa nhà, đường đi, cây xanh và các yếu tố khác của không gian ngoài trời.

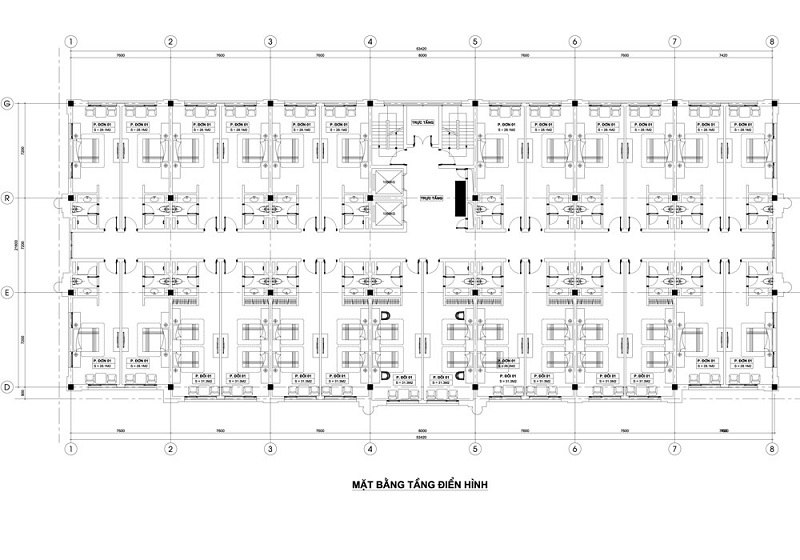

Mặt bằng tầng điển hình
Mặt bằng tầng điển hình là bản vẽ cung cấp thông tin chi tiết về cấu trúc của một tầng trong tòa nhà. Nhìn vào sơ đồ này, kỹ sư có thể dễ dàng nắm bắt được số lượng phòng và kích thước chính xác của từng phòng. Mỗi khu vực trong tòa nhà đều được mô tả rõ ràng về chiều dài, chiều rộng và chiều cao.

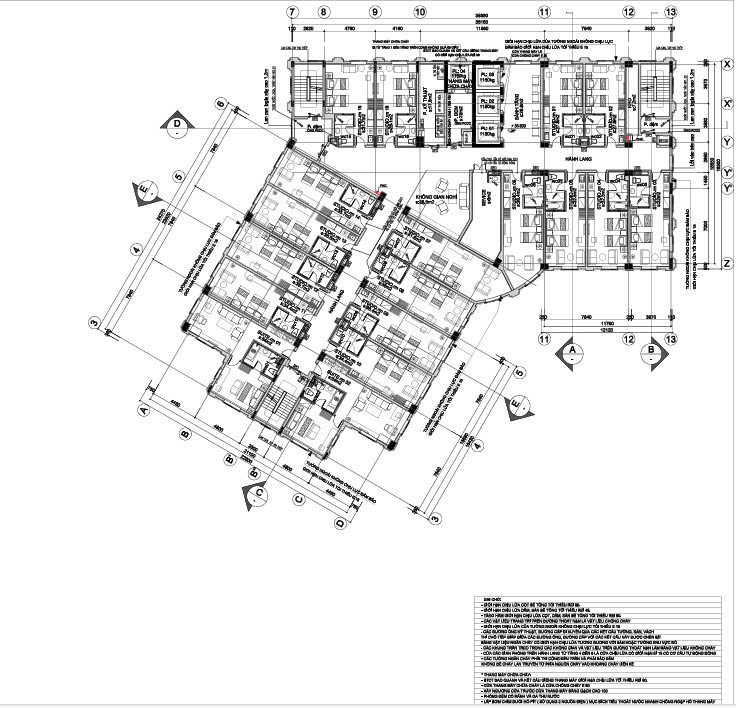

Mặt bằng kiến trúc
Mặt bằng kiến trúc là bản vẽ tập trung vào các yếu tố cấu trúc chính như tường, cửa, cột, dầm, sàn,.. của công trình xây dựng.
Mặt bằng công năng
Mặt bằng công năng là bản vẽ thiết kế thể hiện rõ về cách bố trí các phòng và không gian để phục vụ các chức năng sử dụng.

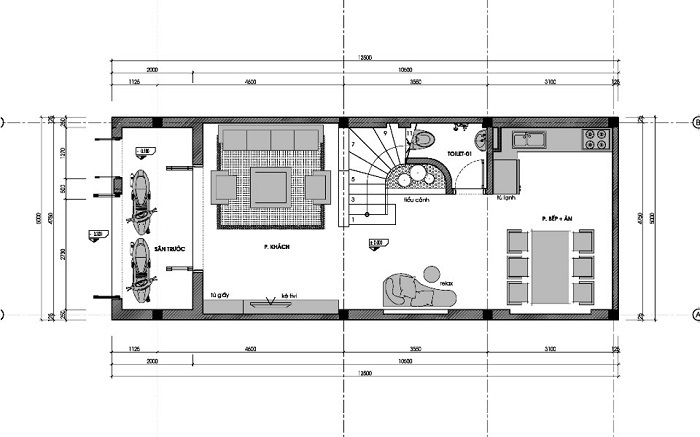

Mặt bằng nội thất
Mặt bằng nội thất là bản vẽ thể hiện chi tiết về cách sắp xếp nội thất trong không gian, giúp tối ưu hóa bố trí và thẩm mỹ.
Mặt bằng khách sạn cần được tổ chức như thế nào?
Một mặt bằng khách sạn tốt cần giải quyết đồng thời ba vấn đề: khách sử dụng thuận tiện, nhân viên vận hành dễ dàng và các hệ thống kỹ thuật có đủ không gian để triển khai, bảo trì. Do đó, khi bố trí mặt bằng, không nên chỉ tập trung tăng số phòng mà cần tính đến mối liên hệ giữa các khu vực ngay từ đầu.
- Phân khu chức năng: Sảnh, phòng nghỉ, nhà hàng, khu dịch vụ, kho và khu kỹ thuật cần được đặt theo mối quan hệ sử dụng thực tế. Các khu phục vụ thường xuyên nên thuận tiện cho nhân viên tiếp cận nhưng hạn chế giao cắt với luồng khách.
- Tổ chức giao thông: Hành lang, thang máy, thang bộ và tuyến phục vụ cần phù hợp với quy mô công trình. Với khách sạn nhiều tầng, giao thông không hợp lý có thể làm tăng thời gian phục vụ và ảnh hưởng đến trải nghiệm của khách.
- Bố trí phòng nghỉ: Các phòng có tính lặp lại thường được tổ chức theo mô-đun để thuận lợi cho thi công, kiểm soát vật tư và duy trì sự đồng nhất giữa các tầng. Khu vệ sinh cũng cần tính trước vị trí trục kỹ thuật để thuận tiện sửa chữa khi cần.
- Dành chỗ cho hệ thống kỹ thuật: Điện, cấp thoát nước, điều hoà, thông gió và PCCC cần được phối hợp với kiến trúc, kết cấu ngay trên mặt bằng. Nếu bỏ qua giai đoạn này, việc bổ sung đường ống hoặc thiết bị sau khi hoàn thiện dễ phát sinh đục phá và điều chỉnh.
- Tính đến bảo trì: Các khu kỹ thuật, thiết bị và đường ống cần có khả năng tiếp cận khi kiểm tra hoặc thay thế. Đây là phần ít được chú ý trên bản vẽ nhưng lại ảnh hưởng trực tiếp đến chi phí vận hành về sau.
Trong thiết kế khách sạn, Vạn An Group thường xem mặt bằng dưới cả góc độ sử dụng và triển khai thực tế, từ cách tổ chức phòng nghỉ đến vị trí các trục kỹ thuật và tuyến phục vụ. Mục tiêu là tạo ra mặt bằng vừa đáp ứng công năng, vừa thuận lợi khi thi công và khai thác lâu dài.
Hướng dẫn đọc và hiểu sơ đồ mặt bằng
Để đọc và hiểu sơ đồ mặt bằng đòi hỏi bạn phải biết cách nhận diện các ký hiệu liên quan. Trên bản vẽ mặt bằng, các kích thước sẽ được thể hiện theo dãy, cụ thể:
- Kích thước thể hiện diện tích của mỗi phòng là đơn vị m2, tuy nhiên trong bản vẽ không ghi tên đơn vị phía sau, chỉ dùng nét gạch đứt ở dưới con số chỉ diện tích.
- Các đối tượng và kích thước trong bản vẽ được thể hiện bởi các đường chấm hoặc nét liền.
- Kích thước được thể hiện sát đường bao sẽ là kích thước của các mảng tường tòa nhà và các loại cửa.
- Kích thước giữa các trục tường biên theo các chiều dọc hoặc chiều ngang được thể hiện ở hàng ngoài cùng của bản vẽ.
- Kích thước được thể hiện ở hàng thứ hai là khoảng cách các trục tường, trục cột,..
- Đường gấp khúc trong bản vẽ là ký hiệu của cầu thang.
Bảng ký hiệu trên sơ đồ mặt bằng
| Ký hiệu | Tiếng Anh | Tiếng Việt |
| AC | Air Conditioner | Điều hòa |
| B | Basin | Lưu vực |
| BC | Bookcase | Kệ sách |
| BV | Butterfly valve | Van bướm |
| CAB | Cabinet | Tủ/kệ |
| CBD | Cupboard | Tủ chén đĩa |
| CF | Concrete floor | Sàn bê tông |
| CL | Closet | Tủ quần áo |
| CLG | Ceiling | Trần nhà |
| COL | Column | Cột |
| CW | Cavity Wall | Tường khoang |
| CT | Ceramic tile | Gạch men |
| D | Door or dryer | Cửa hoặc máy sấy |
| DS | Downspout | Ống dẫn nước mưa |
| DW | Dishwasher | Máy rửa bát |
| EF | Exhaust fan | Quạt thông gió |
| FD | Floor drain | Thoát sàn |
| GM | Gas meter | Đồng hồ xăng |
| HTR | Heater | Máy sưởi |
| HW | Hot water unit or tank | Bể nước nóng |
| KIT | Kitchen | Nhà bếp |
| LIN | Linen cupboard | Tủ vải lanh |
| LTG | Lighting | Chiếu sáng |
| MSB | Master switchboard | Tổng đài chính |
| O hoặc OV | Oven | Lò nướng |
| REF | Refrigerator | Tủ lạnh |
| SD | Smoke detector | Máy dò khói |
| SHR | Shower | Vòi hoa sen |
| WC | Toilet (water closet) | Toilet (tủ nước) |
| VENT | Ventilator | Quạt thông gió |
| VP | Vent pipe | Ống thông hơi |
| WIC | Walk | Tủ quần áo không cửa ngăn |
| W | Window or washer | Cửa sổ hoặc máy giặt |
| WD | Window | Cửa sổ |
| WH | Water heater | Máy nước nóng |
| WR | Wardrobe | Tủ quần áo |
Những sai lầm phổ biến khi đọc sơ đồ mặt bằng
Khi đọc sơ đồ mặt bằng, có một số lỗi phổ biến mà người mới dễ mắc phải, chẳng hạn như:
- Không phân biệt được các ký hiệu: Việc không nắm vững các ký hiệu cơ bản như tường, cửa, hay cột có thể khiến bạn hiểu sai về không gian.
- Không chú ý đến tỷ lệ của bản vẽ: Tỷ lệ trong bản vẽ là yếu tố cực kỳ quan trọng, giúp bạn hình dung được kích thước thực tế của từng phòng, khu vực.
- Bỏ qua các chú thích: Mỗi mặt bằng đều có các chú thích kèm theo để giải thích chi tiết từng yếu tố. Nếu không xem xét kỹ, bạn có thể bỏ qua thông tin quan trọng.
Các loại sơ đồ mặt bằng khác
Một số loại sơ đồ mặt bằng phổ biến khác gồm:

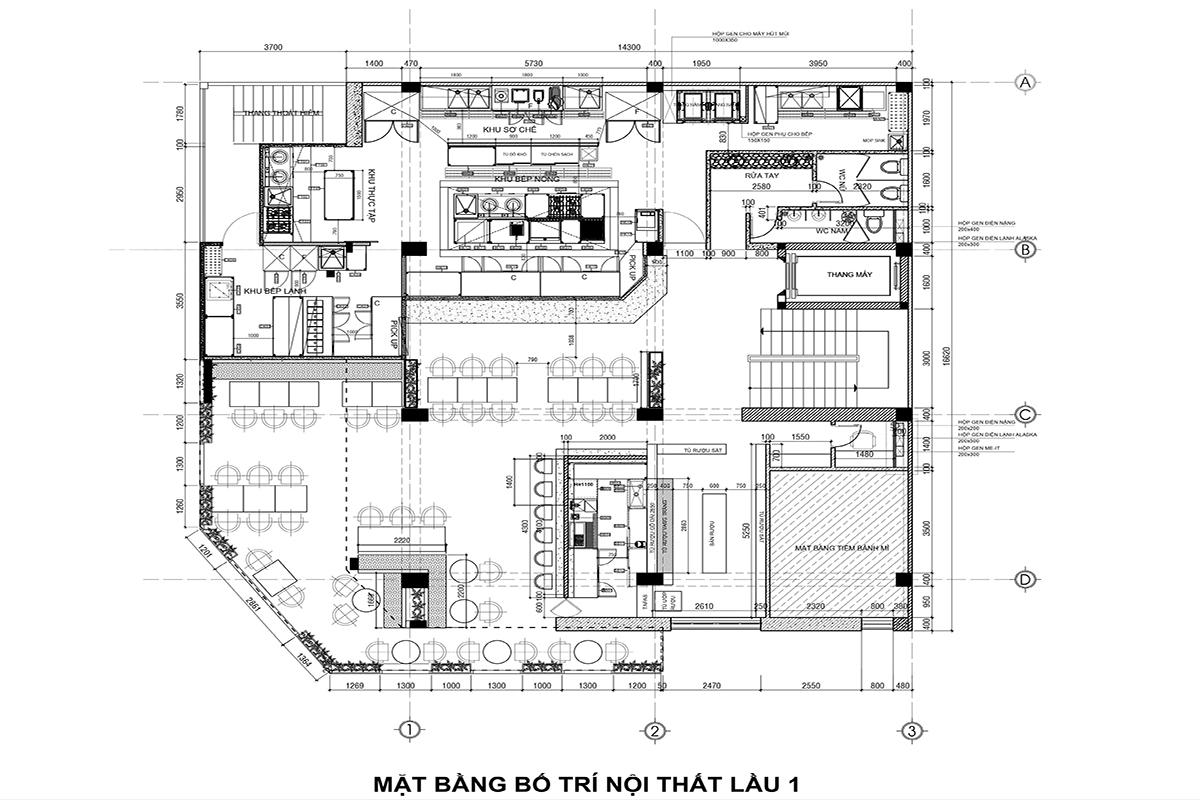

Sơ đồ mặt bằng nhà hàng
Đây là bản vẽ thiết kế mô tả bố trí không gian bên trong nhà hàng, bao gồm vị trí của bàn ăn, khu vực bếp, vệ sinh, quầy bar, khu vực phục vụ.

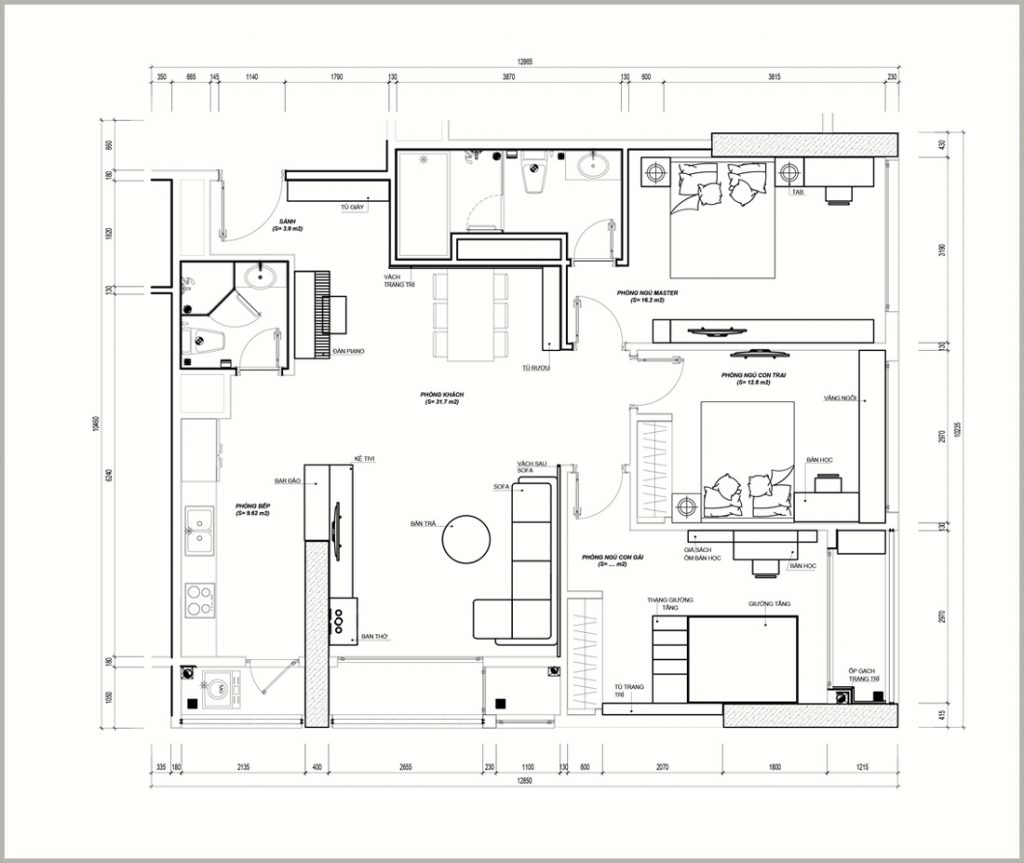

Sơ đồ mặt bằng căn hộ, chung cư
Là bản vẽ thể hiện hình chiếu không gian bên trong của căn hộ, chung cư. Khi nhìn vào bản vẽ này chúng ta có thể thấy được vị trí, diện tích của các phòng, hành lang, lối đi,..
Sơ đồ mặt bằng nhà xưởng
Là bản vẽ thể hiện hình chiếu không gian bên trong nhà xưởng lên mặt phẳng ngang. Dựa vào sơ đồ mặt bằng này, bạn có thể thấy được vị trí các khu vực chức năng trong nhà xưởng, gồm khu sản xuất, văn phòng, nhà kho, vệ sinh,..
Như vậy, mặt bằng là một phần không thể thiếu trong quá trình xây dựng và thiết kế. Việc hiểu rõ mặt bằng là gì và cách đọc sơ đồ mặt bằng sẽ giúp bạn quản lý không gian hiệu quả hơn, từ đó góp phần thành công cho mọi dự án xây dựng. Hy vọng những nội dung chia sẻ bởi Vạn An Group sẽ hữu ích với bạn đọc!.
