Mặt bằng tổng thể là thuật ngữ quen thuộc trong ngành kiến trúc và xây dựng, đóng vai trò quan trọng trong việc lên kế hoạch và triển khai dự án. Tuy nhiên, với những ai mới bắt đầu tìm hiểu, đặc biệt là các sinh viên ngành xây dựng, đây có thể là một thuật ngữ còn khá mơ hồ. Bài viết dưới đây từ Vạn An Group sẽ giúp bạn hiểu rõ hơn về mặt bằng tổng thể và hướng dẫn chi tiết cách đọc bản vẽ một cách dễ dàng, trực quan.
Mặt bằng tổng thể là gì?

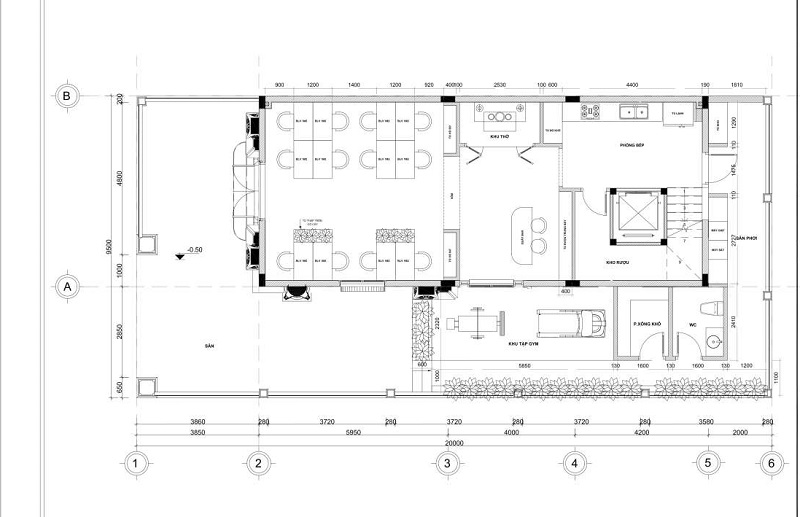

Mặt bằng tổng thể (Master plan) là một bản vẽ hình chiếu bằng từ trên xuống của các công trình trên khu đất xây dựng. Bản vẽ này cho thấy vị trí của từng công trình, đường đi, cây xanh và các yếu tố quy hoạch khác trong khu vực. Dựa vào mặt bằng tổng thể, các kỹ sư xây dựng và kiến trúc sư có thể lập kế hoạch kết cấu và bố trí thiết kế phù hợp với không gian của công trình. Đồng thời, mặt bằng tổng thể còn được xem là công cụ giao tiếp hiệu quả giữa chủ đầu tư, nhà thầu và các đơn vị thi công, giúp mọi bên hiểu rõ và tuân thủ đúng kế hoạch.
Trong ngành xây dựng, việc tạo ra một bằng tổng thể không chỉ đòi hỏi sự chính xác về kỹ thuật mà còn yêu cầu tầm nhìn chiến lược để đảm bảo dự án có giá trị bền vững trong tương lai. Chính vì vậy, dù là nhà ở, biệt thự, khu đô thị hay khu công nghiệp, mặt bằng tổng thể luôn là yếu tố không thể thiếu, giúp đảm bảo việc thi công diễn ra thuận lợi và chính xác.
Trong lĩnh vực xây dựng, một số thuật ngữ liên quan đến mặt bằng tổng thể bao gồm:
- Mặt bằng: Là hình chiếu của công trình lên mặt phẳng ngang, cho phép chúng ta nhìn từ trên xuống để biết được kích thước, cách bố trí nội thất và vị trí các phòng. Đối với nhà nhiều tầng, mỗi tầng sẽ có một mặt bằng khác nhau, tùy thuộc vào thiết kế cụ thể.
- Mặt đứng: Là hình chiếu vuông góc của công trình lên mặt phẳng đứng, thể hiện các mặt ngoài của công trình. Bản vẽ mặt đứng thường sử dụng các nét liền mảnh và không hiển thị phần khuất bên trong của ngôi nhà.
- Mặt cắt: Là bản vẽ thể hiện phần nhìn thấy sau khi cắt một không gian theo chiều thẳng đứng, giúp chúng ta thấy được cấu tạo, kích thước của sàn, mái, cầu thang, cửa và các lớp bên trong của công trình.

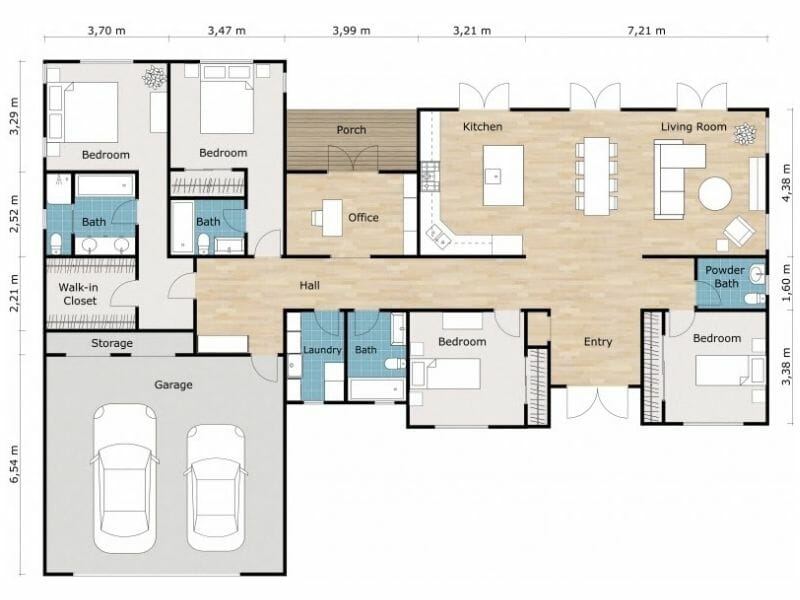

Cách đọc bản vẽ mặt bằng tổng thể
Đọc bản vẽ mặt bằng tổng thể không quá phức tạp nếu bạn nắm được các yếu tố cơ bản dưới đây:
- Hiểu ký hiệu trên bản vẽ: Bản vẽ thường sử dụng các biểu tượng, màu sắc, và đường nét để phân biệt khu vực nhà ở, tiện ích công cộng, cây xanh, và giao thông. Hãy đọc phần chú thích (legend) để hiểu rõ ý nghĩa từng ký hiệu.
- Xác định tỷ lệ bản vẽ: Tỷ lệ là yếu tố giúp bạn hiểu kích thước thực tế của các khu vực trên bản vẽ. Ví dụ, tỷ lệ 1:500 nghĩa là 1cm trên bản vẽ tương ứng 5m ngoài thực tế. Hiểu tỷ lệ sẽ giúp bạn hình dung rõ hơn về không gian.
- Quan sát bố cục không gian: Tìm hiểu cách các khu vực được bố trí: phòng khách, phòng ngủ, khu bếp ăn, và khu vệ sinh có hợp lý không. Nếu là dự án bất động sản, chú ý đến cách phân chia khu dân cư, thương mại, và công viên.
- Kiểm tra thông số và chú ý đến các yếu tố phong thủy: Thông số như hướng nhà, chiều dài, chiều rộng, và diện tích từng khu vực cần được kiểm tra kỹ. Nếu bạn quan tâm đến phong thủy, hãy xác định hướng các phòng và lối đi để xem có phù hợp với tuổi và mệnh của gia chủ không.
- Đánh giá hạ tầng và kết nối: Quan sát vị trí các tiện ích như đường đi, bãi đỗ xe, công viên, hoặc khu sinh hoạt chung. Đảm bảo chúng được bố trí hợp lý và thuận tiện cho sinh hoạt hàng ngày.
Xem thêm: Cách đọc bản vẽ xây dựng
Quy trình thiết kế mặt bằng tổng thể
Quy trình thiết kế mặt bằng tổng thể được diễn ra như sau:
Bước 1: Thu thập dữ liệu
- Đo đạc địa hình bằng máy toàn đạc điện tử, GPS RTK, và LiDAR trên drone.
- Khảo sát địa chất, mực nước ngầm bằng khoan mẫu và radar xuyên đất.
- Nghiên cứu quy hoạch, văn bản pháp lý, và tham vấn chính quyền.
Bước 2: Phân tích và đánh giá
- Tổ chức họp với chủ đầu tư, lập bản đồ tư duy, và phân tích SWOT.
- Đánh giá điều kiện môi trường (khí hậu, địa chất, hệ sinh thái).
Bước 3: Thiết kế sơ bộ
- Tạo mô hình 3D bằng phần mềm BIM, tối ưu hóa bố cục công trình.
- Mô phỏng luồng giao thông, thiết kế mạng lưới đường và giao thông nội bộ.
Bước 4: Hoàn thiện bản vẽ
- Dựng bản vẽ 2D chi tiết bằng AutoCAD/MicroStation.
- Kiểm tra, điều chỉnh và trình duyệt sau khi rà soát kỹ lưỡng các xung đột thiết kế.
3 Mẫu bản vẽ mặt bằng tổng thể đẹp, thông dụng
Dưới đây là 3 mẫu bản vẽ mặt bằng tổng thể đẹp và thông dụng, phù hợp cho các loại hình kiến trúc khác nhau:
Mẫu mặt bằng biệt thự sân vườn
Biệt thự sân vườn là lựa chọn lý tưởng cho những ai yêu thích không gian sống gần gũi với thiên nhiên. Mặt bằng tổng thể của biệt thự sân vườn thường bao gồm khu nhà chính, khu vườn rộng rãi, hồ bơi và các tiểu cảnh. Thiết kế chú trọng đến sự hài hòa giữa kiến trúc và cảnh quan, tạo nên môi trường sống thư giãn và thoải mái.

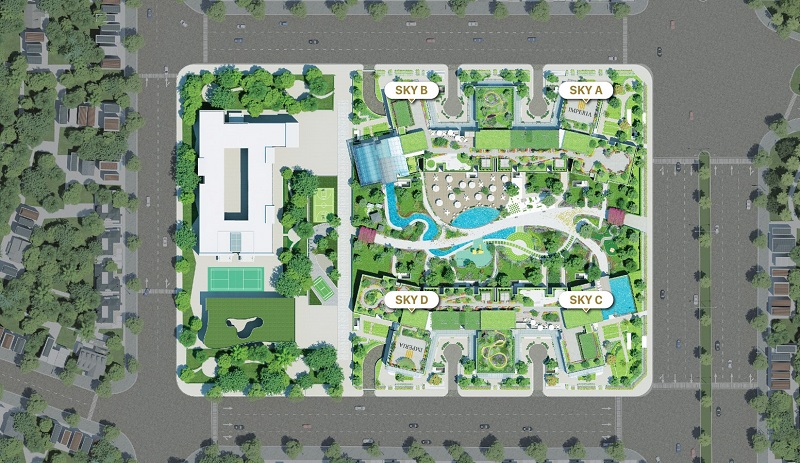

Mẫu mặt bằng tổng thể chung cư
Mặt bằng tổng thể chung cư thường được thiết kế để tối ưu hóa diện tích sử dụng, đảm bảo sự thông thoáng và tiện nghi cho cư dân. Các căn hộ được bố trí hợp lý, với diện tích từ 1 đến 3 phòng ngủ, đáp ứng nhu cầu đa dạng của các hộ gia đình. Thiết kế hiện đại và khoa học giúp tạo nên không gian sống thoải mái và thẩm mỹ cao.

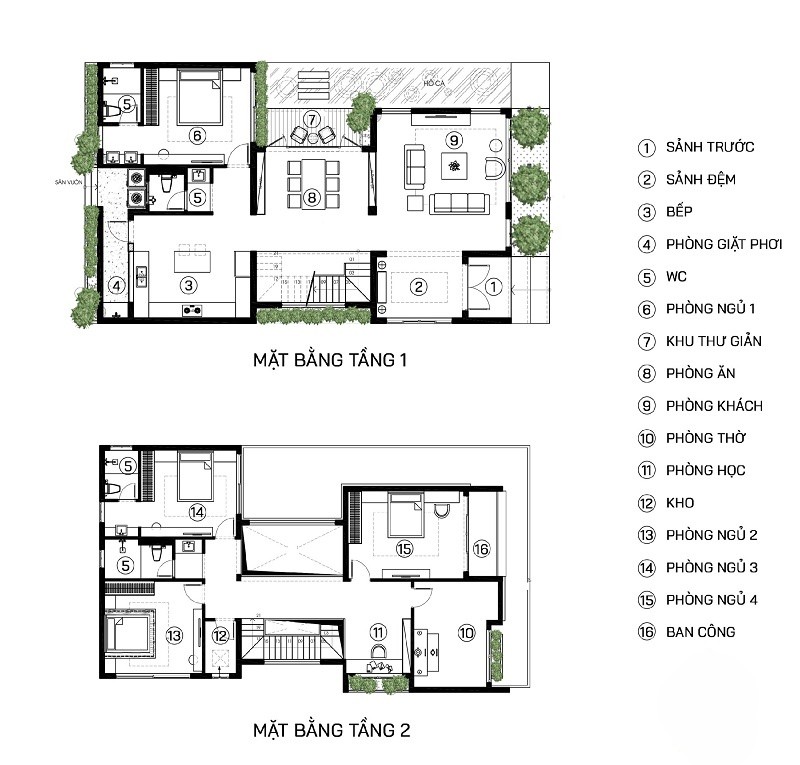

Mẫu mặt bằng biệt thự hiện đại
Biệt thự hiện đại thường có thiết kế mặt bằng tổng thể với các đường nét kiến trúc tinh tế, không gian mở và sử dụng vật liệu hiện đại. Mặt bằng được bố trí khoa học, với các phòng chức năng như phòng khách, phòng bếp, phòng ngủ và khu giải trí được sắp xếp hợp lý, tạo nên không gian sống tiện nghi và sang trọng.

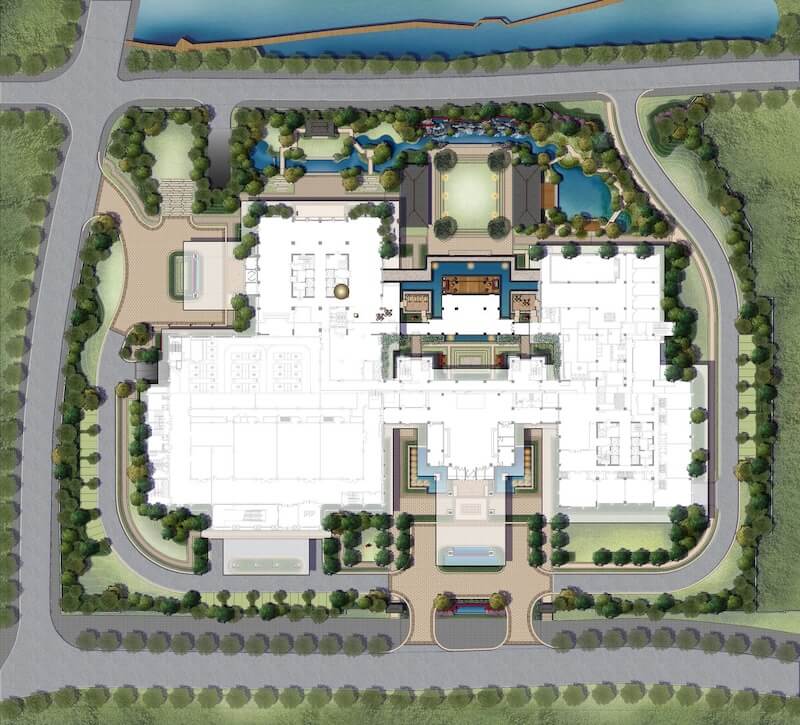

Mặt bằng tổng thể khách sạn cần thể hiện những gì?
Đối với công trình khách sạn, mặt bằng tổng thể cần được bố trí thuận tiện cho khách tiếp cận và hoạt động phục vụ. Việc tính toán vị trí các khối công trình, giao thông, bãi đỗ xe và khu kỹ thuật ngay từ đầu giúp hạn chế giao cắt và tránh phải điều chỉnh khi công trình đi vào vận hành.
- Vị trí khối khách sạn: Khối phòng nên được bố trí phù hợp với hướng nắng, gió, tầm nhìn và khoảng lùi xây dựng. Với khách sạn nghỉ dưỡng, có thể tận dụng lợi thế cảnh quan như biển, hồ hoặc núi.
- Lối tiếp cận và khu vực sảnh: Cần tính toán lối tiếp cận và điểm đón trả khách phù hợp với mặt tiền, hiện trạng giao thông và diện tích khu đất, đặc biệt với khách sạn trong đô thị có mặt bằng hạn chế.
- Giao thông nội bộ và bãi đỗ xe: Hệ thống đường nội bộ cần kết nối thuận tiện giữa sảnh, bãi đỗ xe, khối phòng và các công trình phụ trợ, đồng thời đảm bảo lối tiếp cận cho xe cứu hỏa khi cần thiết. Bãi đỗ xe cũng nên được tổ chức phù hợp với quy mô khách sạn và nhu cầu sử dụng thực tế.
- Phân tách luồng khách và luồng phục vụ: Khu nhập hàng, bếp, kho, tập kết rác và tuyến đường vận chuyển nội bộ nên được bố trí riêng hoặc hạn chế giao cắt với các tuyến đường di chuyển của khách. Cách tổ chức này giúp quá trình phục vụ diễn ra thuận tiện mà không ảnh hưởng đến trải nghiệm lưu trú.
- Khu cảnh quan và tiện ích: Hồ bơi sân vườn, nhà hàng ngoài trời, khu vui chơi và các tiện ích khác cần được bố trí có sự liên kết với khối phòng và các tuyến giao thông chính, vừa thuận tiện sử dụng vừa phát huy giá trị cảnh quan toàn khu.
Với khách sạn có diện tích khu đất lớn, mặt bằng tổng thể nên được tính toán ngay từ giai đoạn đầu để đồng bộ kiến trúc, giao thông, cảnh quan và yêu cầu vận hành, hạn chế việc phải điều chỉnh vị trí công trình hoặc hạ tầng khi dự án đã bước vào giai đoạn thi công.
Trên đây là những thông tin chia sẻ của Vạn An Group về mặt bằng tổng thể. Hy vọng những nội dung trên sẽ hữu ích với bạn đọc. Cảm ơn bạn đã dành thời gian theo dõi nội dung bài viết!.
