Hiện nay, AutoCAD đang dần trở thành phần mềm được nhiều kỹ sư, kiến trúc sư, nhà thiết kế sử dụng để tạo ra những bản vẽ ưng ý. Trong bài viết này, Vạn An Group sẽ cùng bạn đọc tìm hiểu chi tiết về các tính năng cũng như ứng dụng của phần mềm AutoCAD trong các lĩnh vực khác nhau.
AutoCAD là gì?
AutoCAD (Computer-Aided Design) dịch từ tiếng anh có nghĩa là thiết kế hỗ trợ máy tính tự động. Là một phần mềm thiết kế bằng máy tính được phát triển bởi Autodesk. Phần mềm này được sử dụng để vẽ hoặc tạo bản vẽ kỹ thuật bằng vectơ 2D hay bề mặt 3D.
Phần mềm AutoCAD còn hỗ trợ cho giao diện lập trình ứng dụng nhằm dựng lên các vật thể tự động hóa như AutoLISP, Visual LISP, .NET…AutoCAD không chỉ cho phép người dùng chủ động thời gian thiết kế trên nhiều thiết bị khác nhau mà còn là chương trình kỹ thuật duy nhất chạy trên máy tính cá nhân.
Lịch sử phát triển phần mềm AutoCAD
AutoCAD được phát triển lần đầu tiên vào tháng 12 năm 1982 bởi Autodesk và là phần mềm đầu tiên chạy được trên máy tính cá nhân. Trước khi AutoCAD ra đời, phần mềm CAD chủ yếu hoạt động trên máy trạm, máy chuyên dụng. Phiên bản đầu tiên của AutoCAD hỗ trợ vẽ 2D, cho phép các kỹ sư, kiến trúc sư tạo ra các bản vẽ kỹ thuật.
Năm 1985, AutoCAD hỗ trợ tính năng AutoLISP, một ngôn ngữ lập trình cho phép người dùng tùy chỉnh phần mềm và tự động hóa quy trình thiết kế. Sau nhiều năm phát triển, AutoCAD ra mắt năm 1999 cải thiện những tính năng vượt trội đó chính là mô hình hóa 3D, đây có thể coi là bước tiến nhảy vọt vì trước đó AutoCAD chỉ hỗ trợ người dùng vẽ 2D.

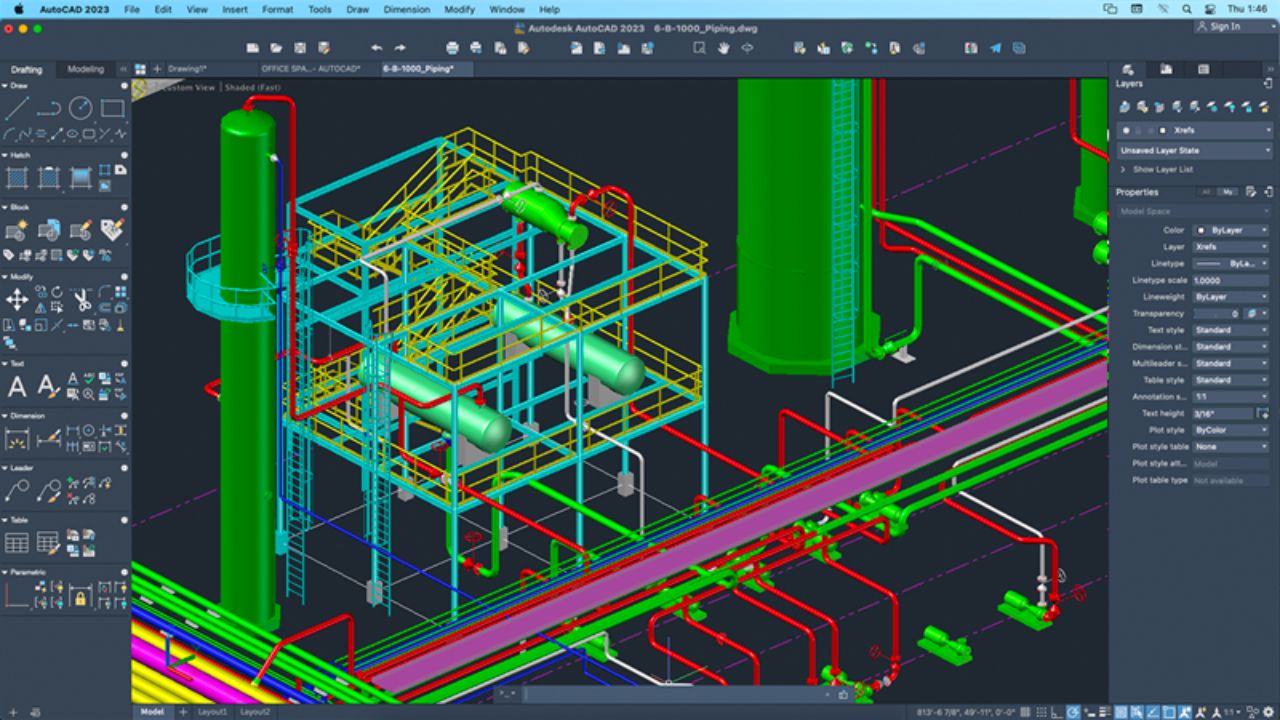

Tính năng của phần mềm AutoCAD
Một số tính năng nổi bật của phần mềm AutoCAD bao gồm:
Thiết kế 2D
AutoCAD cung cấp các công cụ tạo bản vẽ 2D với độ chính xác cao với nhiều loại hình học khác nhau. Tính năng layer giúp ẩn hiện các thành phần của bản vẽ để chỉnh sửa các chi tiết.
Mô hình hóa 3D
AutoCAD hỗ trợ người dùng thiết kế và tạo ra các mô hình 3D chi tiết từ đơn giản đến phức tạp. Người dùng có thể tạo ra hình khối, mô phỏng thực tế, render hình ảnh và còn hỗ trợ người dùng di chuyển hình ảnh để quan sát hình ảnh 3D từ nhiều góc độ khác nhau.
Hỗ trợ Parametric Drawing
Tính năng ràng buộc tham số cho phép người dùng thiết lập các mối quan hệ giữa các đối tượng. Khi một đối tượng thay đổi, các đối tượng liên quan đến mô hình sẽ tự động điều chỉnh sao cho phù hợp với thiết lập ban đầu.
Tự động hóa thiết kế
AutoCAD hỗ trợ ngôn ngữ lập trình AutoLISP để tự động hóa các thao tác lặp lại hoặc tạo ra các công cụ tùy chỉnh. Tính năng Block và Dynamic Block giúp người dùng lưu và tái sử dụng các nhóm đối tượng được sử dụng thường xuyên trong bản vẽ. Dynamic Block cho phép tạo ra các đối tượng có thể thay đổi linh hoạt theo các tham số nhất định.
Tích hợp công nghệ đám mây
AutoCAD tích hợp công nghệ đám mây (Autodesk Cloud) để lưu trữ, quản lý và chia sẻ các bản vẽ trực tuyến. Điều này giúp người dùng truy cập và làm việc trên bản vẽ từ bất kỳ nơi nào và trên nhiều thiết bị khác nhau. Ngoài ra, để hỗ trợ người dùng tốt nhất, AutoCAD còn hỗ trợ bản mobile trên hệ điều hành IOS và android.
In ấn bản vẽ
AutoCAD hỗ trợ in bản vẽ 2D, 3D với độ chính xác cao, hỗ trợ in cả mô hình 3D để thử nghiệm hoặc trình bày bản vẽ cho khách hàng. Người dùng có thể xuất bản vẽ dưới nhiều định dạng khác nhau.

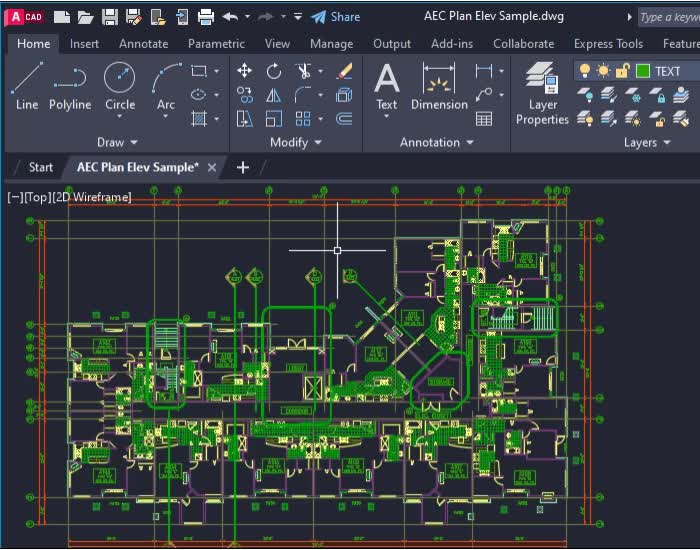

Nhược điểm của AutoCAD
- Chi phí bản quyền: AutoCAD đòi hỏi license với phí dịch vụ hằng năm khá cao, điều này có thể khiến một số cá nhân không đủ ngân sách để mua.
- Yêu cầu phần cứng mạnh: Vì phần mềm thiết kế mô phỏng 3D nên đòi hỏi máy tính phải có đồ họa xử lý tốt và phần cứng mạnh mẽ.
- Thiếu tính năng chuyên sâu: AutoCAD phù hợp với các thiết kế 2D, 3D cơ bản. Để sử dụng sâu hơn vào các ngành khác như kiến trúc sẽ dùng Revit, Civil 3D cho công trình dân dụng…
- Kích thước tệp lớn: Các dự án lớn hay phức tạp trong AutoCAD sẽ tạo ra tệp có kích thước lớn gây khó khăn trong việc quản lý.
Lĩnh vực sử dụng phần mềm AutoCAD
- Kiến trúc xây dựng: AutoCAD là phần mềm chuyên dụng trong lĩnh vực kiến trúc xây dựng như thế kế 3D, mô hình BIM…
- Kiến trúc nội thất: AutoCAD giúp nhà thiết kế tạo ra các bản vẽ 3D nội thất sao cho phù hợp công năng và tính thẩm mỹ cao.
- Thiết kế ô tô: Trong lĩnh vực kỹ thuật ô tô, AutoCAD được sử dụng để thiết kế và mô phỏng các chi tiết, bộ phận cụ thể để sản xuất ra một chiếc xe.
- Kỹ thuật cơ khí: AutoCAD được sử dụng nhiều trong kỹ thuật, kết cấu cơ sở công nghiệp, dân dụng, cầu đường, khách sạn…
- …

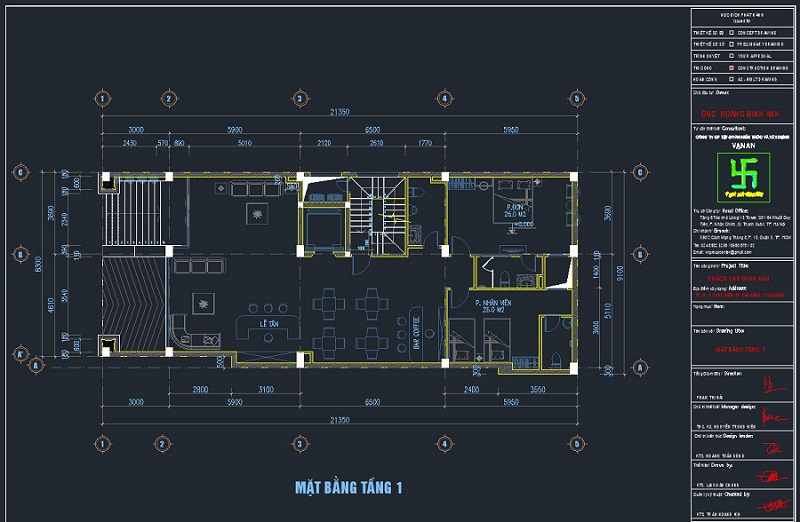

Ứng dụng AutoCAD trong thiết kế khách sạn
Trong thiết kế khách sạn, AutoCAD không chỉ dùng để tạo bản vẽ mà còn hỗ trợ triển khai và kiểm soát các chi tiết trước khi thi công. Đặc thù công trình có nhiều tầng, phòng nghỉ lặp lại và hệ thống kỹ thuật dày đặc nên sai lệch trên bản vẽ có thể kéo theo nhiều điều chỉnh ngoài công trường.
AutoCAD thường được sử dụng để:
- Chuẩn hóa mặt bằng phòng nghỉ: Kiểm soát kích thước, trục tường, cửa, khu vệ sinh và thiết bị, giúp các phòng cùng loại được triển khai thống nhất trên nhiều tầng.
- Kiểm soát kích thước và cao độ: Đối chiếu mặt bằng, mặt đứng và mặt cắt để xác định cao độ sàn, cửa, trần, ban công và các vị trí liên quan đến kết cấu.
- Phối hợp kiến trúc, kết cấu và MEP: Kiểm tra vị trí cột, dầm, shaft, đường ống, điều hòa, điện và PCCC để phát hiện xung đột trước khi thi công.
- Kiểm tra không gian kỹ thuật: Đảm bảo khu vệ sinh, trần kỹ thuật, shaft và phòng máy có đủ không gian cho lắp đặt cũng như bảo trì sau này.
- Hạn chế sai lệch lặp lại: Một chi tiết sai trong khách sạn có thể xuất hiện ở nhiều phòng hoặc nhiều tầng. Kiểm soát từ hồ sơ giúp giảm sửa chữa và phát sinh tại công trường.
Với các dự án thiết kế khách sạn, Vạn An Group sử dụng AutoCAD kết hợp các công cụ 3D hoặc BIM tùy theo quy mô công trình, tập trung kiểm tra hồ sơ giữa các bộ môn để hạn chế sai sót trước khi triển khai thi công.
Trong bài viết này, chúng ta đã hiểu được về những tính năng nổi bật cũng như ứng dụng của phần mềm AutoCAD trong từng lĩnh vực khác nhau. Vạn An Group hy vọng những thông tin trên sẽ hữu ích và cung cấp cho bạn kiến thức mới. Nếu bạn có thắc mắc cần được giải đáp xin vui lòng liên hệ với chúng tôi qua Hotline 0985 385 102 hoặc qua email: vngroupcenter@gmail.com để được hỗ trợ giải đáp!
