Bản vẽ kỹ thuật là một công cụ quan trọng trong các lĩnh vực liên quan đến thiết kế, sản xuất và xây dựng. Trong bài viết này, Vạn An Group bạn đọc tìm hiểu về khái niệm bản vẽ kỹ thuật cũng như các loại bản vẽ kỹ thuật phổ biến và tiêu chuẩn của chúng.
Bản vẽ kỹ thuật là gì?
Bản vẽ kỹ thuật là một loại bản vẽ chi tiết dùng để mô tả hình dáng, kích thước, cấu trúc và các đặc điểm kỹ thuật của một sản phẩm, công trình hoặc hệ thống. Bản vẽ kỹ thuật được tạo ra bởi các kỹ sư hoặc nhà thiết kế kỹ thuật nhằm thể hiện ý tưởng thiết kế và họ có thể đăng ký bản quyền vẽ kỹ thuật của mình. có quyền trao đổi và mua bán hợp pháp.
Bản vẽ kỹ thuật bao gồm các hình chiếu (như hình chiếu đứng, chiếu bằng, chiếu cạnh) và các mặt cắt để mô tả chi tiết nội dung, cấu trúc bên trong của một đối tượng cụ thể. Đồng thời, bản vẽ cũng bao gồm các ký hiệu, chú thích, thông số kỹ thuật quan trọng để giúp người đọc hiểu rõ hơn về yêu cầu kỹ thuật và quy cách sản xuất hoặc lắp ráp.

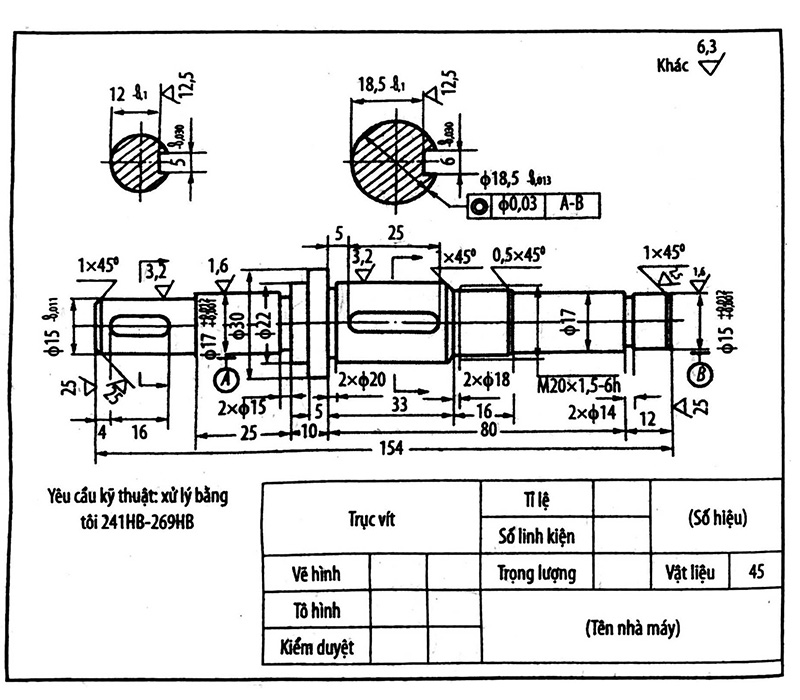

Vai trò của bản vẽ kỹ thuật
Bản vẽ kỹ thuật đóng một vai trò quan trọng vì chúng là công cụ để truyền đạt thông tin một cách trực quan và chính xác nhất, cụ thể:
- Truyền đạt ý tưởng: Bản vẽ kỹ thuật giúp kiến trúc sư, kỹ sư và nhà thiết kế truyền tải ý tưởng của họ một cách chi tiết, rõ ràng đến các bên thực hiện như thợ thi công, nhà sản xuất, hoặc đối tác.
- Đảm bảo độ chính xác cao: Các thông số về kích thước, quy chuẩn sẽ đảm bảo các bước thi công được thực hiện đúng yêu cầu, tránh sai sót.
- Làm cơ sở cho giám sát: Bản vẽ là tài liệu tham khảo: quan trọng để đối chiếu và kiểm tra, giúp giám sát chất lượng công việc và đảm bảo đáp ứng các tiêu chuẩn đã đề ra.
- Tối ưu hóa quy trình: Thông qua bản vẽ, các bên có thể dự tính và lên kế hoạch sử dụng vật liệu, nhân công và thời gian một cách hiệu quả.
- Hỗ trợ bảo trì: Bản vẽ kỹ thuật lưu trữ các thông tin chi tiết về cấu tạo của sản phẩm hoặc công trình, từ đó hỗ trợ việc bảo trì, sửa chữa và nâng cấp sau này.

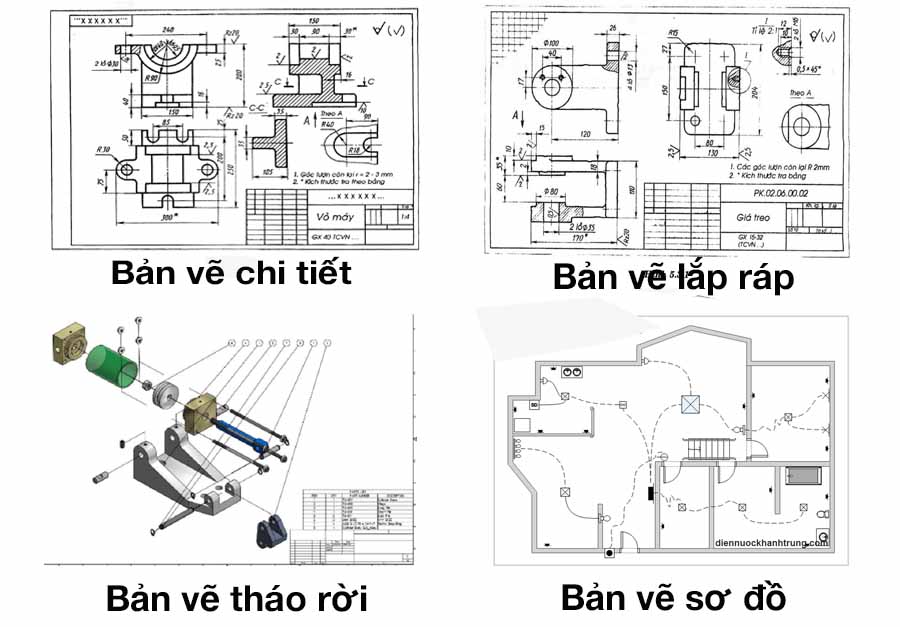

Có những loại bản vẽ kỹ thuật nào?
Bản vẽ kỹ thuật được phân thành nhiều loại bản vẽ khác nhau, cụ thể:
Bản vẽ cơ khí
Bản vẽ cơ khí bao gồm các bản vẽ chi tiết từng linh kiện, bản vẽ lắp ráp và bản vẽ chế tạo, với đầy đủ thông số về kích thước, dung sai và vật liệu. Loại bản vẽ này được sử dụng trong ngành cơ khí để thể hiện các chi tiết của thiết bị, máy móc hoặc từng bộ phận cụ thể.
Bản vẽ xây dựng
Bản vẽ xây dựng là bản vẽ thể hiện chi tiết cho các hạng mục xây dựng, như móng, dầm, cột và hệ thống kết cấu. Bản vẽ cung cấp các thông số về kích thước, vật liệu và yêu cầu kỹ thuật cho từng phần công trình, giúp đảm bảo độ bền vững và an toàn của cấu trúc.
Bản vẽ tháo rời
Bản vẽ tháo rời là loại bản vẽ được sử dụng để thể hiện các thành phần hoặc bộ phận của một sản phẩm khi chúng được tách rời ra khỏi vị trí lắp ráp ban đầu. Bản vẽ sẽ giúp người đọc hình dung ra cách các bộ phận liên kết với nhau như thế nào và các lắp ráp chúng để tạo thành một sản phẩm hoàn chỉnh.

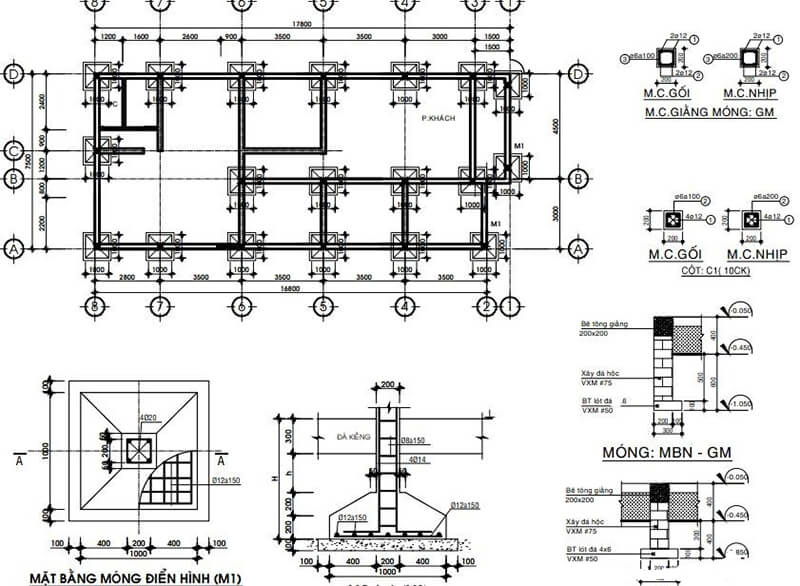

Bản vẽ kết cấu
Bản vẽ kết cấu tập trung vào các yếu tố về kết cấu của công trình như dầm, cột, sàn và móng. Bản vẽ kết cấu cung cấp thông tin về vật liệu, kích thước và cách lắp đặt các thành phần kết cấu để đảm bảo độ bền vững và an toàn.
Bản vẽ chi tiết
Bản vẽ chi tiết tập trung vào một bộ phận hoặc thành phần riêng lẻ của một sản phẩm hay công trình. Chúng thể hiện chi tiết về kích thước, hình dáng, vật liệu và các yêu cầu kỹ thuật cần thiết để chế tạo hoặc lắp đặt bộ phận đó. Bản vẽ chi tiết giúp đảm bảo rằng từng bộ phận được sản xuất và gia công đúng theo thiết kế ban đầu.
Bản vẽ sơ đồ
Bản vẽ sơ đồ là loại bản vẽ được sử dụng để tạo ra một cái nhìn tổng quan về sản phẩm đó hoặc cấu trúc trong một hệ thống, quy trình. Bản vẽ sẽ giúp người sử dụng dễ hiểu hơn để thực hiện các bước tiếp theo. Các loại bản vẽ sơ đồ phổ biến bao gồm: sơ đồ khối, sơ đồ luồng công việc, sơ đồ quan hệ và sơ đồ cấu trúc.
Bản vẽ kỹ thuật trong thiết kế thi công khách sạn
Đối với công trình khách sạn, bản vẽ kỹ thuật là cơ sở để triển khai thiết kế, tổ chức thi công và kiểm soát chất lượng công trình. Do khách sạn có nhiều khu vực chức năng và hệ thống kỹ thuật phức tạp, hồ sơ bản vẽ cần được thể hiện đầy đủ, chính xác và đồng bộ giữa các hạng mục.
Một bộ hồ sơ kỹ thuật khách sạn thường bao gồm:
- Bản vẽ kiến trúc: Thể hiện mặt bằng, mặt đứng, mặt cắt, chi tiết phòng nghỉ, sảnh, hành lang và các khu vực chức năng.
- Bản vẽ kết cấu: Thể hiện móng, cột, dầm, sàn, cầu thang và các cấu kiện chịu lực, làm cơ sở để triển khai thi công phần kết cấu.
- Bản vẽ MEP: Thể hiện hệ thống điện, cấp thoát nước, điều hòa, thông gió và các hệ thống kỹ thuật liên quan giúp bố trí thiết bị và đường ống đồng bộ trong công trình.
- Bản vẽ PCCC: Thể hiện hệ thống báo cháy, chữa cháy, cấp nước chữa cháy, lối thoát hiểm và các giải pháp an toàn theo tiêu chuẩn của công trình.
- Bản vẽ hoàn thiện và nội thất: Thể hiện bố trí nội thất, kích thước, vật liệu và các chi tiết hoàn thiện trong phòng nghỉ, sảnh, nhà hàng và các khu vực dịch vụ.
Việc phối hợp đồng bộ các bản vẽ ngay từ giai đoạn thiết kế giúp hạn chế xung đột giữa kiến trúc, kết cấu và hệ thống kỹ thuật, đồng thời tạo thuận lợi cho quá trình thi công, giám sát và nghiệm thu công trình.
Tỷ lệ và kích thước trong bản vẽ kỹ thuật
Tỷ lệ của bản vẽ được thiết kế theo một tỷ lệ nhất định với mục đích để biểu thị sự phóng to hoặc thu nhỏ của bản vẽ so với kích thước thật của sản phẩm. Cụ thể theo tiêu chuẩn TCVN 3-74, chúng ta có những tỉ lệ sau:
- Tỷ lệ bản vẽ nên ưu tiên theo tỷ lệ (1:1). Nghĩa là kích thước của hình vẽ được thể hiện bằng đúng kích thước thực tế.
- Tỷ lệ thu nhỏ: hình vẽ nhỏ hơn thực tế (1:2) (1:2,5) ( 1:4) ( 1:5) ( 1:10) ( 1:15) (1:20) ( 1:25) ( 1:40)
- Tỷ lệ phóng to: hình vẽ lớn hơn thực tế ( 2:1) (2,5: 1) (4:1) (5:1)
Chúng ta có thể hiểu đơn giản, nếu bản vẽ kỹ thuật có tỷ lệ 1:10, thì kích thước trên bản vẽ nhỏ hơn 10 lần so với thực tế. Tương tự, nếu bản vẽ kỹ thuật có tỷ lệ 5:1, điều này có nghĩa là kích thước trên bản vẽ lớn gấp 5 lần so với kích thước thật của thực tế.
Các tiêu chuẩn trong bản vẽ kỹ thuật
Các tiêu chuẩn cần nắm vững để có thể tạo ra một bản vẽ kỹ thuật hoàn thiện, chính xác:
- Phép chiếu: Phép chiếu được sử dụng khi thể hiện trên mặt phẳng 2D, là phương thức thể hiện hình chiếu của vật thể. Hình chiếu là hình ảnh của vật trên màn chiếu khi và rọi ánh sáng vào.
- Quy định về đường nét:
- Chiều rộng nét vẽ: Trong bản vẽ, bạn chỉ được sử dụng tối đa 2 nét vẽ với chiều rộng khác nhau.
- Khung bản vẽ và khung tên: Khung bản vẽ được vẽ bằng nét liền đậm, cách lề 5mm. Nếu cần dập thành quyển, lề được đóng ghim cần phải cách với cạnh tương ứng trên khung bản vẽ là 20mm.
- Tiêu chuẩn về tỷ lệ:
- Tỷ lệ thu nhỏ: 1:2 ; 1:2,5 ; 1:4 ; 1:5 ; 1:10 ; 1:15 ; 1: 20…
- Tỷ lệ nguyên hình: 1:1
- Tỷ lệ phóng to: 2:1 ; 2,5:1 ; 4:1 ; 5:1 ; 10:1 ; 15:1 ; 20:1…
Với vai trò quan trọng trong việc truyền đạt các thông số kỹ thuật, bản vẽ kỹ thuật giúp đảm bảo sự chính xác, đồng bộ và hiệu quả trong việc thực hiện các công trình, sản phẩm. Vạn An Group hy vọng những thông tin trong bài viết trên sẽ hữu ích cho bạn đọc và nếu bạn có nhu cầu tìm kiếm đơn vị thiết kế thi công khách sạn chuyên nghiệp, hãy liên hệ với chúng tôi qua Hotline 0968 675 102 – 0985 385 102.
