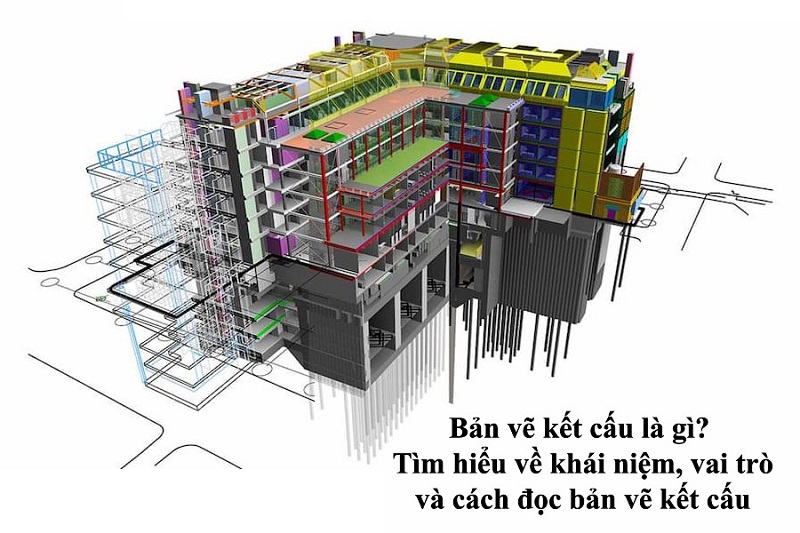

Bản vẽ kết cấu là gì? Tìm hiểu về khái niệm, vai trò và cách đọc bản vẽ kết cấu

“Bản vẽ kết cấu là gì?” Đây là câu hỏi thường gặp của nhiều người khi tìm hiểu về lĩnh vực xây dựng, đặc biệt là các chủ đầu tư muốn đảm bảo công trình đạt chuẩn về độ bền, an toàn và tính thẩm mỹ. Bản vẽ kết cấu không chỉ thể hiện chi tiết các bộ phận chịu lực của công trình mà còn là cơ sở để thi công chính xác, tiết kiệm chi phí và hạn chế sai sót. Với kinh nghiệm triển khai nhiều dự án khách sạn, nhà hàng, Vạn An Group luôn mang đến các giải pháp thiết kế và thi công kết cấu tối ưu, đáp ứng mọi yêu cầu kỹ thuật và thẩm mỹ của khách hàng.

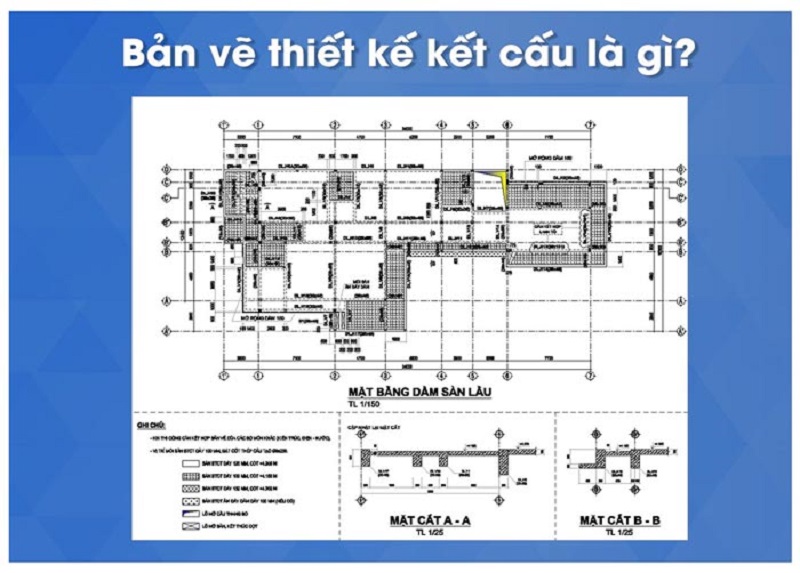

Bản vẽ kết cấu là gì?

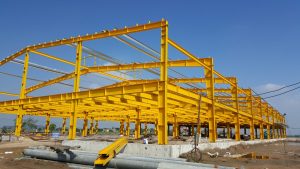

Bản vẽ kết cấu là loại bản vẽ kỹ thuật thể hiện chi tiết cấu trúc chịu lực của công trình như móng, cột, dầm, sàn, cầu thang, tường chịu lực… Đây là tài liệu quan trọng giúp kỹ sư và đội ngũ thi công hiểu rõ cách bố trí, kích thước và thông số kỹ thuật của từng bộ phận kết cấu.

Khác với bản vẽ kiến trúc – vốn tập trung vào hình dáng, không gian và thẩm mỹ – bản vẽ kết cấu hướng đến sự an toàn, ổn định và khả năng chịu lực của công trình. Thành phần cơ bản của bản vẽ kết cấu gồm:

• Sơ đồ kết cấu tổng thể của công trình.
• Bản vẽ chi tiết từng bộ phận chịu lực: móng, khung, dầm, sàn, cầu thang, mái…
• Kích thước, cao độ, vị trí của các cấu kiện.
• Thông tin vật liệu (loại bê tông, thép, gỗ…)
• Chú thích và ký hiệu kỹ thuật theo tiêu chuẩn.

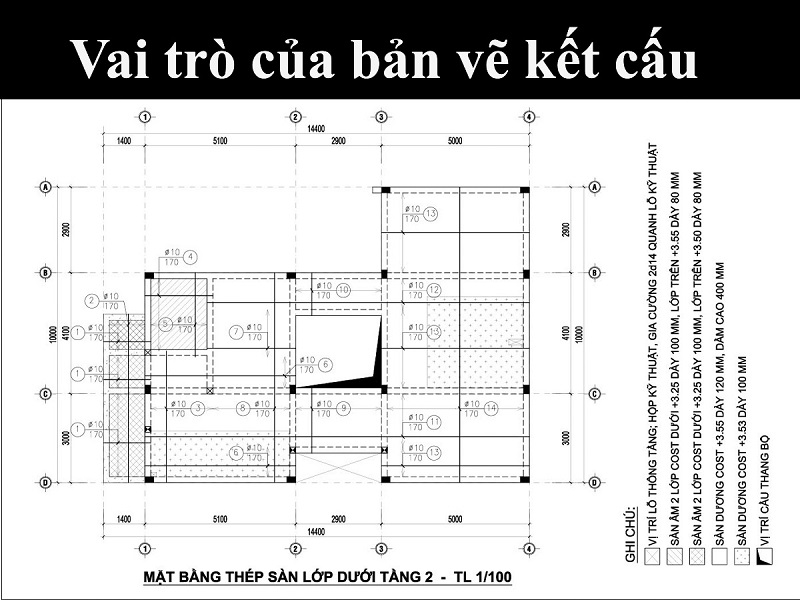

Vai trò của bản vẽ kết cấu

Bản vẽ kết cấu đóng vai trò là nền tảng kỹ thuật quan trọng, thể hiện đầy đủ hình dạng, kích thước và vị trí của các cấu kiện chịu lực như móng, cột, dầm, sàn, tường hay cầu thang, giúp đảm bảo độ bền, ổn định và an toàn cho công trình.

Đây là “bản hướng dẫn” chi tiết cho đội ngũ thi công, cung cấp đầy đủ thông tin về vật liệu, mác bê tông, loại thép, cách bố trí cốt thép và các yêu cầu kỹ thuật khác, từ đó giúp thi công đúng chuẩn và đồng bộ với các bộ môn liên quan như kiến trúc, MEP, PCCC nhằm hạn chế xung đột thiết kế.

Ngoài ra, bản vẽ kết cấu còn là công cụ kiểm soát chất lượng, hỗ trợ nghiệm thu từng hạng mục, đồng thời là tài liệu pháp lý trong hồ sơ hoàn công, bàn giao, bảo hành hoặc giải quyết tranh chấp.

Không chỉ vậy, đây còn là cơ sở để tính toán khối lượng vật liệu, lập dự toán, lên kế hoạch tiến độ và biện pháp thi công hợp lý, góp phần tối ưu chi phí và hạn chế rủi ro trong quá trình xây dựng.

Quy trình thiết kế bản vẽ kết cấu

Quy trình thiết kế bản vẽ kết cấu đòi hỏi sự phối hợp chặt chẽ giữa kiến trúc sư, kỹ sư và chủ đầu tư, đảm bảo mọi bước thực hiện đều tuân thủ tiêu chuẩn kỹ thuật và phù hợp với điều kiện thực tế của công trình.

Thu thập thông tin

• Hồ sơ kiến trúc: Mặt bằng, mặt đứng, mặt cắt công trình để xác định kích thước và hình dáng tổng thể.
• Kết quả khảo sát địa chất: Giúp lựa chọn loại móng phù hợp với đặc điểm nền đất, mực nước ngầm và tải trọng công trình.
• Yêu cầu kỹ thuật của chủ đầu tư: Bao gồm mục tiêu sử dụng, ngân sách, thời gian hoàn thành và tiêu chuẩn chất lượng mong muốn.

Lựa chọn phương án kết cấu

• Loại móng: Móng đơn, móng băng, móng bè, móng cọc… tùy theo địa chất và tải trọng.
• Hệ khung: Khung bê tông cốt thép, khung thép, kết hợp khung và tường chịu lực…
• Vật liệu: Bê tông cốt thép, thép hình, gỗ hoặc kết hợp nhiều loại, bảo đảm đáp ứng yêu cầu kỹ thuật và thẩm mỹ.

Tính toán kết cấu

• Xác định tải trọng tĩnh (trọng lượng bản thân công trình) và tải trọng động (tác động của người sử dụng, phương tiện, thiết bị).
• Tính toán tác động của gió, động đất hoặc các yếu tố môi trường đặc thù.
• Xác định kích thước và khả năng chịu lực của dầm, cột, sàn.
• Bố trí cốt thép phù hợp để đảm bảo an toàn, độ bền và khả năng chịu tải.

Triển khai bản vẽ sơ bộ

• Thể hiện phương án bố trí tổng thể kết cấu: vị trí cột, dầm, vách, cầu thang…
• Đảm bảo sự phối hợp đồng bộ giữa bản vẽ kết cấu và bản vẽ kiến trúc, MEP (điện, nước, điều hòa, PCCC…).
• Đây là giai đoạn để chủ đầu tư xem xét, góp ý và điều chỉnh trước khi đi vào chi tiết.

Hoàn thiện bản vẽ chi tiết

• Bổ sung mặt cắt, mặt bằng và chi tiết liên kết của các cấu kiện.
• Lập bảng thống kê vật liệu: khối lượng bê tông, số lượng thép, loại bulong, tấm thép, gỗ…
• Thể hiện đầy đủ ký hiệu, chú thích theo tiêu chuẩn để đội thi công dễ dàng đọc hiểu và triển khai.

Thẩm định và phê duyệt

• Kiểm tra sự phù hợp với tiêu chuẩn thiết kế (TCVN, Eurocode, ACI…).
• Đối chiếu với điều kiện thi công thực tế để tránh phương án khó triển khai hoặc tốn kém.
• Được chủ đầu tư hoặc cơ quan chuyên môn phê duyệt trước khi ban hành chính thức.

Bàn giao cho thi công

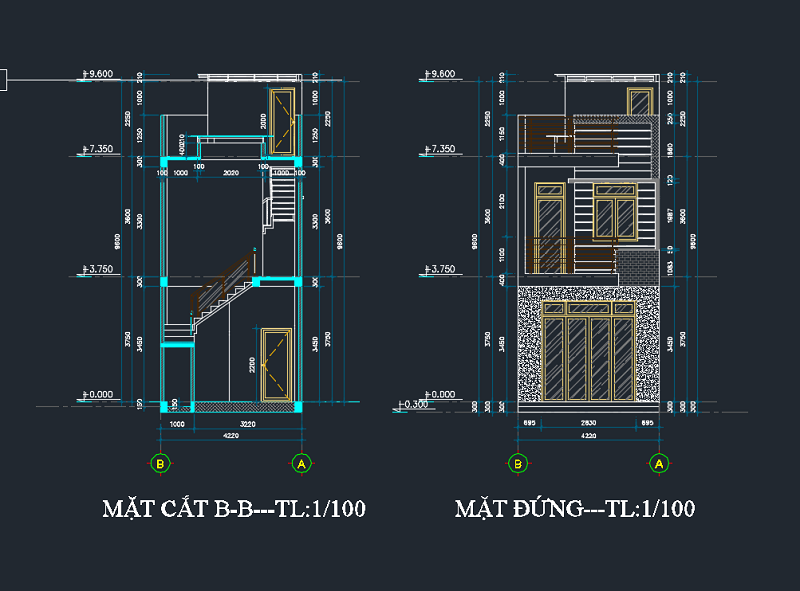

• Chuyển bản vẽ ở định dạng CAD/PDF để tiện lưu trữ và in ấn.
• Cung cấp bản in khổ lớn cho công trường nhằm phục vụ trực tiếp cho quá trình thi công.
• Kỹ sư kết cấu có thể giải thích và hướng dẫn cho đội thi công để đảm bảo thống nhất trong triển khai.

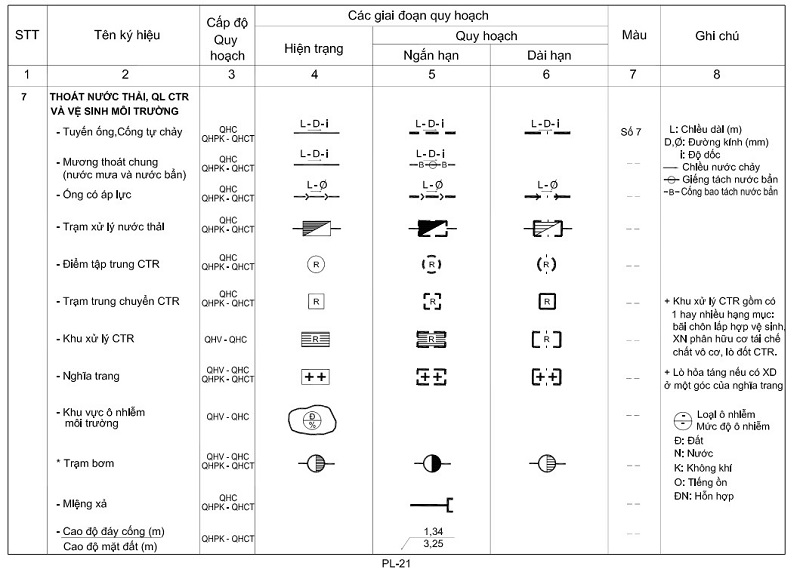

Kỹ năng và kiến thức cần thiết để đọc bản vẽ kết cấu

Đọc hiểu bản vẽ kết cấu cần kết hợp chuyên môn, kinh nghiệm và khả năng phân tích để nắm bắt chính xác yêu cầu thiết kế, triển khai thi công hiệu quả.

Kiến thức nền tảng

• Quy mô & công năng công trình: Xác định mục đích sử dụng và quy mô để hiểu yêu cầu chịu lực, đặc điểm kết cấu.
• Các loại kết cấu cơ bản: Móng, dầm, sàn, cột, vách chịu lực, hệ khung…
• Tiêu chuẩn xây dựng: TCVN, Eurocode, ACI… để đối chiếu và đảm bảo an toàn, chất lượng.

Hiểu và sử dụng ký hiệu

• Ký hiệu thép: φ hoặc Ø = đường kính thép, kèm số lượng & khoảng cách.
• Ký hiệu vật liệu: BT (bê tông), TH (thép), G (gạch).
• Thông số khoanh tròn: Số thứ tự cấu kiện hoặc vị trí cụ thể.
• Từ viết tắt: CL (center line), T (top), B (bottom)…

Sử dụng công cụ hỗ trợ

• Dụng cụ đo: Thước tỷ lệ, compa, bảng tra thép.
• Phần mềm: AutoCAD, Revit, Tekla Structures để tăng độ chính xác và trực quan.

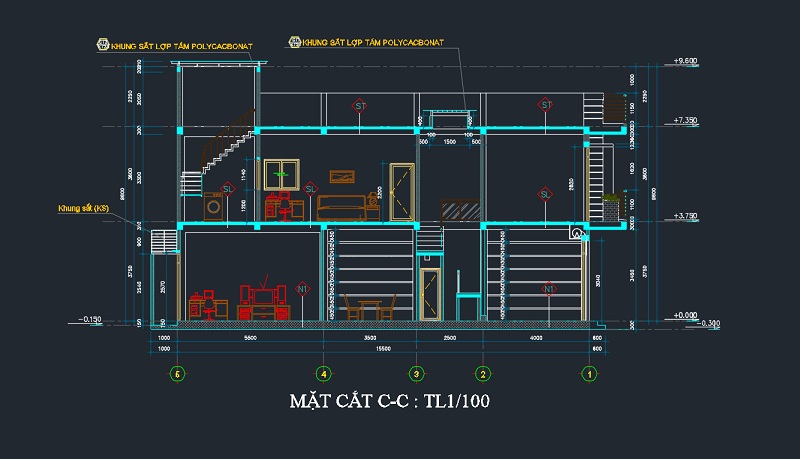

Cách đọc bản vẽ kết cấu chi tiết

Việc tiếp cận và phân tích một bản vẽ kết cấu đòi hỏi sự quan sát tỉ mỉ, khả năng liên kết thông tin và tư duy logic để hình dung chính xác cách công trình được hình thành, từ đó phục vụ tốt cho quá trình thiết kế, thi công và quản lý.

Đọc phần hướng dẫn

• Khung tên: Tên dự án, hạng mục, tỷ lệ, ngày phát hành, mã hiệu chỉnh.
• Ghi chú chung: Vật liệu, lớp bảo vệ bê tông, dung sai, tiêu chuẩn áp dụng.
• Bảng chú giải: Ký hiệu trục, cao độ, loại dầm/sàn, thép chủ…
• Bảng thống kê: Kích thước, mác bê tông, thép của từng cấu kiện.

Đọc bản vẽ bố trí cơ bản

• Hệ trục: Chữ cái (A, B, C…) + số (1, 2, 3…).
• Kích thước tổng thể, nhịp dầm/sàn, khoảng cách cột.
• Cao độ tầng: +0.000, +3.900…
• Đối chiếu với kiến trúc/MEP để tránh xung đột.

Đọc bản vẽ bố trí kết cấu

• Vị trí & ký hiệu: Cột (C1, C2…), dầm (D1, B1…), sàn (chiều dày, hướng đổ bê tông), vách (W1, W2…).
• Móng: M1, M2…, kích thước đài, giằng móng, mạng cọc.
• Liên kết đặc biệt: Dầm console, lỗ mở, chống thấm.

Đọc bản vẽ kết cấu chi tiết

• Thép sàn: Lớp T (trên), B (dưới), phương X/Y, tăng cường ở gối (âm) và nhịp (dương).
• Thép dầm: Thép dọc chủ, thép đai (vd. Ø8a100), neo, nối chồng.
• Thép cột/vách: Số lượng × đường kính, đai dày hơn ở đầu cột, mối nối so le.
• Neo & lớp bảo vệ: Neo móc 90°/135°, cover bê tông 15–25 mm (sàn), lớn hơn với dầm/cột/móng.
• Ký hiệu chi tiết: Số chi tiết + số tờ (vd. Detail 2/S304), mũi tên hướng cắt.

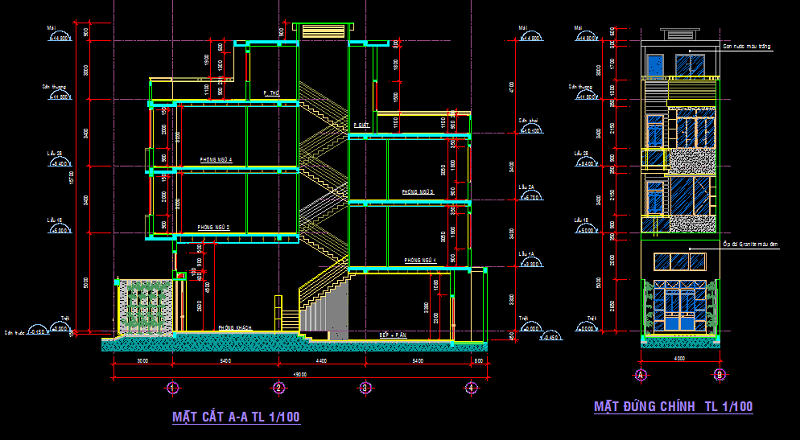

Lưu ý khi thiết kế và đọc bản vẽ kết cấu

Khi làm việc với bản vẽ kết cấu, việc nắm rõ những nguyên tắc cơ bản sẽ giúp quá trình thiết kế và thi công diễn ra thuận lợi, chính xác và hạn chế tối đa sai sót.

Đảm bảo thống nhất giữa bản vẽ kết cấu và các bản vẽ khác

• Hệ trục & cao độ: Trục A–B/1–2, cao độ ±0.000 phải khớp với kiến trúc, MEP, PCCC, mặt dựng.
• Lỗ mở & xuyên sàn: Kiểm tra vị trí ống kỹ thuật, thang máy, giếng trời… tránh cắt thép trái phép.
• Chiều sâu dầm – trần: Phối hợp kiến trúc để giữ cao độ thông thủy.
• Móng & hạ tầng: Tránh va chạm với cấp/thoát nước, điện, viễn thông.
• Ký hiệu cấu kiện: Thống nhất giữa các tờ và các bộ môn.

Chú ý tỷ lệ, đơn vị đo (m, cm, mm)

• Xác nhận tỷ lệ trên khung tên (1:100, 1:50…).
• Hồ sơ kết cấu thường dùng mm → tránh nhầm sang cm.
• So sánh kích thước kiến trúc (bề mặt hoàn thiện) với kết cấu (bê tông thô).
• Kiểm tra Project Units trên CAD/BIM để tránh lỗi đo.

Đọc kỹ phần thuyết minh để tránh bỏ sót chi tiết.

• Vật liệu: Mác bê tông (C30/37), loại thép (CB400-V…), lớp bảo vệ bê tông.
• Quy ước bố trí thép: T/B (Top/Bottom), a (khoảng cách), vùng tăng cường, chiều dài nối chồng, neo uốn.
• Tải trọng thiết kế: Gió, động đất, hoạt tải đặc thù, tải trọng tập trung.
• Mối nối & mạch ngừng: Vị trí, xử lý bề mặt, chống thấm.
• Dung sai & nghiệm thu: Sai số cho phép, cách kiểm tra trước khi đổ bê tông.
• Danh mục bản vẽ & revision: Luôn dùng phiên bản mới nhất.

Kiểm tra tính khả thi so với điều kiện thi công thực tế.

• Mật độ thép tại nút giao: Tránh quá dày gây khó đầm bê tông.
• Chuỗi đổ bê tông & ván khuôn: Lên trình tự hợp lý, kiểm tra khả năng tháo lắp.
• Không gian lắp dựng: Hố thang, phòng kỹ thuật, tầng hầm – tính đến đường cẩu, vận chuyển.
• Điều kiện địa chất – thủy văn: Biện pháp hạ mực nước, chống sạt lở khi thi công móng/tầng hầm.
• Va chạm liên bộ môn: Dùng clash detection (Revit/Tekla) để phát hiện sớm xung đột.
• Thời tiết & bảo dưỡng: Che phủ, tưới dưỡng bê tông; bảo vệ thép ngoài trời.

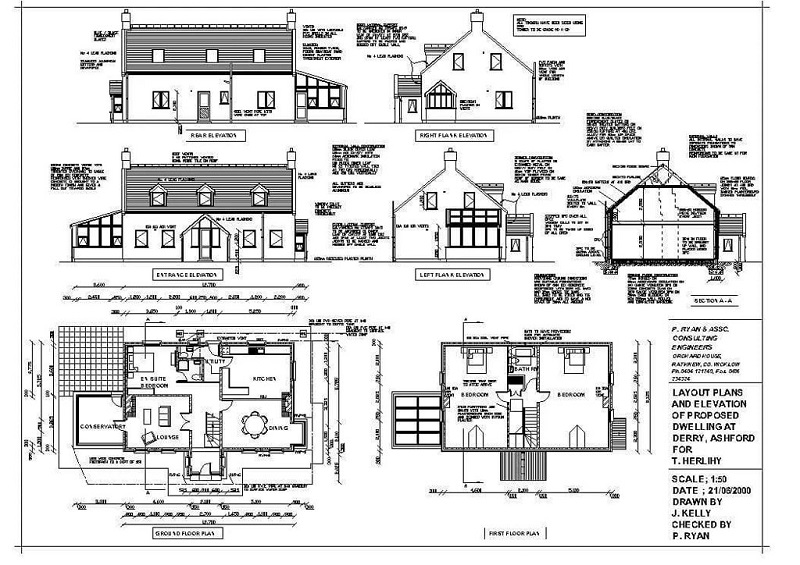

Sai lầm thường gặp và cách tránh khi làm việc với bản vẽ kết cấu

Trong quá trình thi công, việc xử lý và áp dụng bản vẽ kết cấu đòi hỏi sự chính xác tuyệt đối. Tuy nhiên, không ít trường hợp xảy ra sai sót do chủ quan hoặc thiếu cẩn trọng, ảnh hưởng trực tiếp đến chất lượng và tiến độ công trình.

Sai tỷ lệ

• Nguyên nhân: Do người thiết kế hoặc người đọc bản vẽ không chú ý tới tỷ lệ quy định, hoặc khi in ấn, phóng to/thu nhỏ mà không điều chỉnh lại kích thước tương ứng.
• Hậu quả: Kích thước thi công bị sai lệch, ảnh hưởng đến khả năng chịu lực và thẩm mỹ của công trình.
• Cách tránh: Luôn kiểm tra và ghi rõ tỷ lệ trên bản vẽ; khi in ấn phải đảm bảo đúng khổ và tỷ lệ thiết kế ban đầu. Sử dụng thước tỉ lệ để đo đạc, đối chiếu trước khi triển khai thi công.

Hiểu sai ký hiệu

• Nguyên nhân: Không nắm vững các ký hiệu chuyên ngành trong bản vẽ kết cấu, đặc biệt là ký hiệu liên quan đến bố trí và loại thép.
• Hậu quả: Lắp đặt sai vị trí hoặc sai chủng loại thép, ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ công trình.
• Cách tránh: Đảm bảo đội ngũ thi công được đào tạo cơ bản về cách đọc ký hiệu; trước khi thi công cần tổ chức buổi họp giải thích rõ bản vẽ giữa kỹ sư thiết kế và đội thi công.

Không kiểm tra thực tế

• Nguyên nhân: Chỉ dựa trên bản vẽ mà không khảo sát hoặc đo đạc lại hiện trường.
• Hậu quả: Kích thước, cao độ hoặc điều kiện nền móng thực tế không khớp với thiết kế, dẫn đến phát sinh chi phí và thời gian điều chỉnh.
• Cách tránh: Luôn có bước khảo sát và so sánh bản vẽ với hiện trạng trước khi triển khai. Kỹ sư giám sát cần phối hợp chặt chẽ với đơn vị thi công để xử lý ngay khi phát hiện sai lệch.

Bản vẽ kết cấu khách sạn có gì khác so với công trình dân dụng?

Mặc dù cùng tuân theo các nguyên tắc thiết kế kết cấu cơ bản, bản vẽ kết cấu khách sạn thường có yêu cầu cao hơn so với nhà ở dân dụng do công trình có quy mô lớn, nhiều tầng và tích hợp nhiều hệ thống kỹ thuật. Vì vậy, việc tính toán kết cấu không chỉ đảm bảo khả năng chịu lực mà còn phải đáp ứng yêu cầu về công năng vận hành, tiến độ thi công và hiệu quả khai thác lâu dài.

Một số điểm khác biệt nổi bật gồm:

• Tải trọng đa dạng theo từng khu chức năng: Ngoài khu vực phòng nghỉ, kết cấu còn phải tính toán cho sảnh, nhà hàng, phòng hội nghị, hồ bơi, khu kỹ thuật và các không gian công cộng khác, mỗi hạng mục có yêu cầu chịu lực riêng.
• Khẩu độ lớn, hạn chế cột giữa: Các khu vực như sảnh đón tiếp, nhà hàng hoặc phòng hội nghị thường cần không gian thông thoáng, vì vậy dầm và sàn phải được tính toán phù hợp để vượt nhịp lớn nhưng vẫn đảm bảo khả năng chịu lực.
• Phối hợp đồng bộ với các hệ thống kỹ thuật: Bản vẽ kết cấu cần được triển khai thống nhất với hệ thống điện, cấp thoát nước, điều hòa không khí, phòng cháy chữa cháy và thang máy nhằm hạn chế xung đột trong quá trình thi công.
• Yêu cầu cao về độ bền và khả năng vận hành lâu dài: Khách sạn hoạt động liên tục với tần suất khai thác lớn, vì vậy phương án kết cấu cần hạn chế nứt, võng, thuận lợi cho công tác bảo trì và đảm bảo tuổi thọ công trình.

Với kinh nghiệm thiết kế và thi công nhiều dự án khách sạn trên toàn quốc, Vạn An Group luôn triển khai đồng bộ bản vẽ kết cấu cùng kiến trúc và MEP ngay từ giai đoạn thiết kế. Nhờ đó, hồ sơ thi công có tính khả thi cao, hạn chế phát sinh điều chỉnh trong quá trình xây dựng, đồng thời tối ưu chi phí, tiến độ và chất lượng công trình.

Qua bài viết trên, hy vọng bạn đọc đã hiểu rõ hơn về “Bản vẽ kết cấu là gì” cũng như vai trò quan trọng của nó trong xây dựng. Để có được bản vẽ chuẩn xác, khoa học và tối ưu chi phí, việc lựa chọn đơn vị thiết kế – thi công uy tín là yếu tố then chốt. Vạn An Group với đội ngũ kiến trúc sư, kỹ sư giàu kinh nghiệm, luôn cam kết mang đến cho khách hàng những bản vẽ kết cấu chất lượng cao, giúp hiện thực hóa công trình bền vững, thẩm mỹ và hiệu quả theo đúng mong muốn.
