Trong quá trình thi công xây dựng, việc đảm bảo tính chính xác và chi tiết của bản vẽ là yếu tố quyết định đến chất lượng và tiến độ thi công. Trong đó, shop drawing đóng vai trò quan trọng, giúp thực hiện hóa bản vẽ thiết kế thành những bước triển khai cụ thể trên công trường. Vậy shop drawing là gì, vai trò của nó ra sao và quy trình thực hiện như thế nào? Hãy cùng Vạn An Group tìm hiểu trong bài viết này.
Shop drawing là gì?
Shop Drawing là loại bản vẽ kỹ thuật chi tiết, được phát triển dựa trên bản vẽ thiết kế kỹ thuật cùng với các yêu cầu kỹ thuật (Spec) do chủ đầu tư cung cấp. Sau khi nhận được các tài liệu này, nhà thầu sẽ lập bản vẽ shop drawing cho từng hạng mục thi công của mình và trình lên chủ đầu tư để phê duyệt trước khi triển khai.
Trong bản vẽ shop drawing thường bao gồm kích thước chính xác, phương pháp lắp đặt, vật liệu và các yêu cầu kỹ thuật cần thiết để triển khai đúng các hạng mục công trình.
Một số loại bản vẽ shop drawing phổ biến như:
- Shopdrawing thép
- Shopdrawing hạng mục ốp lát
- Shopdrawing hạng mục trần vách thạch cao
- Shopdrawing đào đất
- Shopdrawing hạng mục điện chiếu sáng trong nhà
- ……..
Vai trò của Shop Drawing trong xây dựng
Các bản vẽ thiết kế thường không thể hiện chi tiết được hết những thông tin cần thiết về kết cầu cũng như chi tiết công trình, lúc này chúng ta cần bản vẽ shop drawing để thể hiện cụ thể hóa các bước thực hiện thi công. Vì vậy, trong xây dựng shop drawing đóng vai trò vô cùng quan trọng.
Bản vẽ shop drawing được triển khai từ bản vẽ mời thầu và bản vẽ cơ sở, nhưng với mức độ chi tiết cao hơn. Nhờ có shop drawing, các kỹ sư có thể nắm bắt đầy đủ thông tin về kết cấu công trình mà không cần phải tổng hợp từ nhiều bản vẽ khác nhau. Từ đó, giúp tối ưu hóa công trình, giảm thiểu sai sót và đảm bảo tiến độ thi công.
Hơn nữa, shop drawing còn đóng vai trò là nền tảng pháp lý và kỹ thuật trong hợp đồng thi công. Đây chính tài liệu quan trọng là cơ sở để thi công, kiểm tra nghiệm thu và triển khai bản vẽ hoàn công.
Bản vẽ Shop Drawing gồm những hạng mục nào?
Bản vẽ shop drawing thường bao gồm các hạng mục chính sau:
- Bản vẽ kết cấu: Cung cấp thông tin về cấu trúc của công trình, bao gồm các thành phần bê tông, thép, dầm, sàn,..
- Bản vẽ kiến trúc: Gồm các chi tiết về phần hoàn thiện công trình như cửa, vách ngăn, sơn..
- Bản vẽ cơ điện (MEP): Tập trung vào các hệ thống cơ điện như điện, nước, hệ thống điều hòa, thông gió,..
Quy trình vẽ bản vẽ Shop Drawing
Quá trình triển khai Shop Drawing bao gồm nhiều bước, từ việc lấy dữ liệu từ bản vẽ thiết kế ban đầu cho đến việc hoàn thiện và phê duyệt bản vẽ. Dưới đây là quy trình chi tiết:
Bước 1: Thu thập thông tin từ bản vẽ thiết kế
Đầu tiên, các kỹ sư sẽ lấy thông tin từ bản vẽ thiết kế ban đầu, như kích thước, vật liệu, yêu cầu kỹ thuật. Đây là nền tảng để triển khai Shop Drawing.
Bước 2: Thực hiện bản vẽ chi tiết
Dựa trên các thông tin từ bản vẽ thiết kế, các chi tiết nhỏ hơn như liên kết giữa các phần tử, cách lắp ráp, vật liệu cụ thể sẽ được thêm vào bản vẽ Shop Drawing.
Bước 3: Phối hợp và duyệt bản vẽ
Sau khi hoàn thành, bản vẽ Shop Drawing sẽ được gửi tới kiến trúc sư, kỹ sư để kiểm tra và duyệt. Nếu cần thiết, các thay đổi sẽ được đề xuất và điều chỉnh.
Bước 4: Điều chỉnh và hoàn thiện
Sau khi có các phản hồi, bản vẽ sẽ được điều chỉnh để đảm bảo tính khả thi và tuân thủ yêu cầu kỹ thuật. Sau đó, bản vẽ cuối cùng sẽ được trình lên chủ đầu tư và cơ quan thẩm quyền phê duyệt để sử dụng trong quá trình thi công.
Yêu cầu của kỹ sư khi thực hiện bản vẽ shop drawing
Khi triển khai bản vẽ shop drawing các kỹ sư cần phải đáp ứng một số yêu cầu dưới đây:
Sử dụng thành thạo phần mềm Autocad
Sử dụng thành thạo Autocad là yêu cầu quan trọng đối với kỹ sư khi thực hiện bản vẽ shop drawing. Autocad giúp việc lập bản vẽ trở nên nhanh chóng và hiệu quả, đặc biệt khi phải xử lý số lượng lớn công việc và các bản vẽ phức tạp. Do đó, kỹ năng sử dụng Autocad là không thể thiếu đối với bất kỳ ai tham gia vào quá trình triển khai shop drawing.
Có kinh nghiệm làm thực tế
Kỹ sư shop drawing cần có kinh nghiệm thực tế tại công trình để hoàn thành bản vẽ nhanh chóng và chính xác, tránh sai sót do thiếu hiểu biết về thi công thực tiễn.
Tuân thủ bản vẽ kỹ thuật
Kỹ sư shop drawing phải tuân thủ chặt chẽ các quy định trong bản vẽ kỹ thuật, đảm bảo tính chính xác về khối lượng và kích thước vật tư, tránh việc tùy tiện thay đổi gây sai lệch thông tin.
Bám sát bản vẽ cơ sở
Khi lập shop drawing trên Autocad phải bám sát bản vẽ cơ sở, đảm bảo không bỏ sót bất kỳ hạng mục nào trước khi chuyển sang bản vẽ thi công.
Có kỹ năng trình bày bản vẽ
Bản vẽ phải được trình bày rõ ràng, chi tiết, thì việc thi công dự án mới đúng theo bản vẽ thiết kế ban đầu.
Những lưu ý khi thực hiện bản vẽ shop drawing
Để đảm bảo chất lượng và tính khả thi của Shop Drawing, cần lưu ý một số điểm sau:
- Phối hợp chặt chẽ với các bên liên quan: Bản vẽ cần được sự thông qua của kiến trúc sư, kỹ sư và nhà thầu trước khi tiến hành thi công để tránh xung đột trong quá trình triển khai.
- Đảm bảo cập nhật liên tục: Trong quá trình thi công, có thể xuất hiện những thay đổi cần thiết, và bản vẽ Shop Drawing cần được cập nhật để phản ánh chính xác những điều chỉnh này.

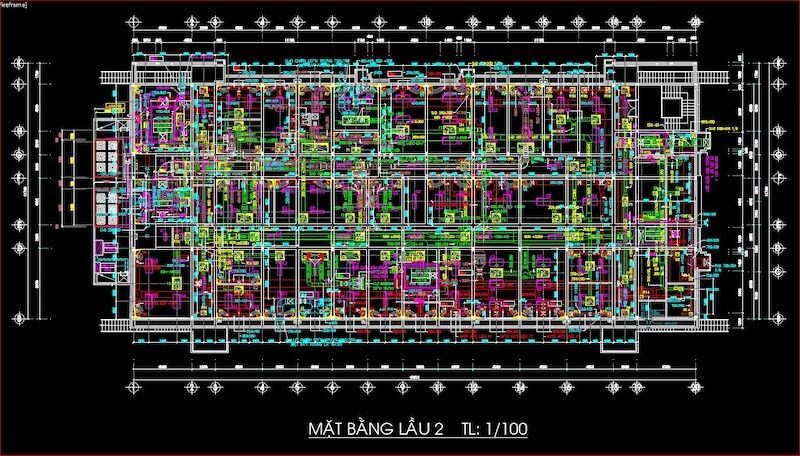

Lưu ý của shop drawing trong dự án khách sạn
Với dự án khách sạn, khối lượng shop drawing thường lớn do có nhiều hạng mục cùng triển khai trong không gian hạn chế, đồng thời các phòng nghỉ được lặp lại trên nhiều tầng. Vì vậy, cách tổ chức shop drawing cũng cần phù hợp với từng nhóm hạng mục.
- Shop drawing phòng mẫu làm cơ sở triển khai: Với các phòng nghỉ tiêu chuẩn, có thể triển khai chi tiết một số phòng mẫu về ổ cắm, đèn, điều hòa, đường ống nước và hoàn thiện, sau đó áp dụng cho các phòng cùng loại. Tuy nhiên, vẫn cần kiểm tra từng tầng để xử lý các vị trí có thay đổi về kết cấu hoặc mặt bằng.
- Kiểm soát khu vực trần có mật độ kỹ thuật cao: Hành lang và phòng nghỉ thường tập trung đường ống điều hòa, PCCC, điện, chiếu sáng và các hệ thống khác. Shop drawing cần thể hiện rõ cao độ và vị trí từng hệ thống, đặc biệt tại các giao cắt để thuận lợi khi thi công.
- Tách riêng shop drawing cho khu vực đặc thù: Bếp nhà hàng, phòng giặt là, phòng máy và các khu kỹ thuật sử dụng nhiều thiết bị chuyên dụng nên cần bản vẽ riêng, không thể áp dụng hoàn toàn theo mẫu phòng nghỉ.
- Cập nhật theo tiến độ thi công cuốn chiếu: Khi các tầng được triển khai nối tiếp, shop drawing cần cập nhật theo thực tế thi công và các thay đổi đã được phê duyệt, tránh sử dụng bản vẽ cũ cho những tầng thi công sau.
Tổ chức shop drawing hợp lý giúp tận dụng tính lặp lại của phòng tiêu chuẩn, đồng thời kiểm soát chặt các khu vực đặc thù và điểm giao kỹ thuật phức tạp, qua đó hạn chế sai sót và chi phí sửa chữa trong quá trình thi công.
Trong các dự án khách sạn, Vạn An Group chú trọng kiểm tra shop drawing theo từng nhóm hạng mục và khu vực thi công, đặc biệt tại các điểm giao kỹ thuật, nhằm hạn chế điều chỉnh phát sinh khi triển khai thực tế.
Công việc của kỹ sư shopdrawing là gì?
Công việc của kỹ sư shopdrawing bao gồm:
– Triển khai và giám sát bản vẽ shop drawing trong quá trình gia công.
– Tính toán khối lượng và kiểm tra, nghiệm thu công việc với nhà thầu phụ.
– Lập biện pháp thi công và giám sát các tổ đội công nhân.
– Tổ chức nghiệm thu nội bộ và tính khối lượng thanh toán hàng tháng với nhà thầu chính.
– Phối hợp thực hiện hồ sơ nghiệm thu và hoàn công.
– Báo cáo công việc định kỳ và theo yêu cầu.
– Thực hiện các nhiệm vụ khác theo sự phân công của cấp trên.
Như vậy, shop drawing là bản vẽ không thể thiếu trong bất kỳ dự án xây dựng nào, từ công trình nhỏ đến những dự án quy mô lớn. Nhờ vào bản vẽ này, các chi tiết thi công được đảm bảo chính xác, giảm thiểu sai sót và giúp tiến độ dự án diễn ra đúng kế hoạch.
Vạn An Group vừa chia sẻ đến bạn nội dung về shop drawing là gì, vai trò, quy trình vẽ bản vẽ shopdrawing cũng như một số thông tin về công việc, yêu cầu và lưu ý dành cho kỹ sư thực hiện loại bản vẽ này. Cảm ơn bạn đọc đã theo dõi hết nội dung bài viết, chúng tôi hy vọng nội dung trong bài viết này sẽ hữu ích đối với bạn.
