Ép cọc bê tông là bước đầu tiên trong quy trình thi công xây dựng công trình nên công việc này đóng vai trò rất quan trọng để hình thành lên một công trình chất lượng và an toàn. Trong bài viết dưới đây, Vạn An Group sẽ chia sẻ với bạn đọc quy trình ép cọc bê tông chất lượng, chính xác!
Vai trò của ép cọc bê tông
Ép cọc bê tông là một phương pháp sử dụng máy móc để hỗ trợ thực hiện đóng những cọc bê tông xuống vị trí nền đất sâu đã được xác định trước đó với nhiệm vụ chính là gia tăng khả năng chịu tải cũng như sự an toàn của công trình.
Vì nền móng là một trong những bộ phận chịu tải chính cho toàn bộ công trình nên việc ép cọc bê tông đóng vai trò rất quan trọng. Việc ép cọc đúng cách sẽ giúp độ ổn định của công trình được nâng cao hơn, đảm bảo tiến độ thi công dự án.
Những phương pháp ép cọc phổ biến
Một số phương pháp ép cọc bê tông phổ biến trong xây dựng như:
- Ép cọc búa rung: Sử dụng búa rung với tần số cao để tạo ra dao động, làm giảm ma sát xung quanh cọc và đẩy cọc xuống.
- Ép neo: Sử dụng neo đất để tạo phản lực, mục đích cố định cọc xuống đất.
- Ép tải: Đây là phương pháp sử dụng trọng lượng các tải (bê tông hoặc thép) để tạo ra lực ép cọc xuống đất.
- Ép robot: Phương pháp này sẽ sử dụng robot tự động kết hợp với công nghệ tự động hóa để ép cọc.
- …
Ép cọc bê tông khi thi công khách sạn
Đối với khách sạn, phương án ép cọc không nên chỉ dựa vào số tầng hay kinh nghiệm của nhà thầu. Công trình thường có tải trọng lớn, mặt bằng nhiều khu chức năng và đôi khi nằm trong khu vực đô thị có công trình liền kề, nên phương án móng cần được lựa chọn từ kết quả khảo sát địa chất và hồ sơ kết cấu.
Một số điểm cần tính đến ngay từ giai đoạn chuẩn bị:
- Khách sạn nhiều tầng: Tải trọng truyền xuống móng lớn hơn nhà ở thông thường, vì vậy số lượng, tiết diện, chiều dài và sức chịu tải của cọc phải được tính toán theo thiết kế. Không nên lấy kinh nghiệm từ một công trình khác để áp dụng trực tiếp.
- Khu vực sảnh, nhà hàng, phòng hội nghị: Những không gian có khẩu độ lớn hoặc tập trung tải trọng từ thiết bị, bể nước và hệ thống kỹ thuật có thể tạo ra yêu cầu khác với khu phòng nghỉ. Phương án móng cần được tính theo từng khu vực của công trình.
- Công trình nằm trong khu dân cư: Ép cọc tạo ra lực và chuyển vị trong nền đất, vì vậy cần xem xét khoảng cách đến nhà liền kề, hiện trạng công trình xung quanh và biện pháp hạn chế ảnh hưởng trong quá trình thi công.
- Khu đất có nền đất yếu hoặc mực nước ngầm cao: Chiều dài cọc và cao độ mũi cọc cần được xác định theo hồ sơ địa chất. Nếu điều kiện thực tế với khảo sát, kết quả ép cọc thử cần được xem xét trước khi triển khai đại trà.
- Mặt bằng khách sạn có tầng hầm: Trình tự đào đất, xử lý nền và cao độ thi công cần được phối hợp với phương án ép cọc để tránh tình trạng thiết bị không tiếp cận được vị trí cọc hoặc phải xử lý mặt bằng sau.
Với công trình khách sạn, ép cọc thử có ý nghĩa đặc biệt trong việc đối chiếu điều kiện thực tế với hồ sơ khảo sát và thiết kế. Các thông số như lực ép, độ sâu, diễn biến trong quá trình ép và tình trạng cọc cần được ghi nhận đầy đủ để làm cơ sở đánh giá trước khi thi công đại trà.
Vạn An Group thường phối hợp giữa khảo sát địa chất, thiết kế kết cấu và biện pháp thi công trước khi lựa chọn phương án ép cọc. Cách triển khai này giúp hạn chế thay đổi chiều dài hoặc số lượng cọc trong quá trình thi công, đồng thời chủ động hơn với các công trình có tầng hầm, nền đất yếu hoặc nằm sát công trình hiện hữu.

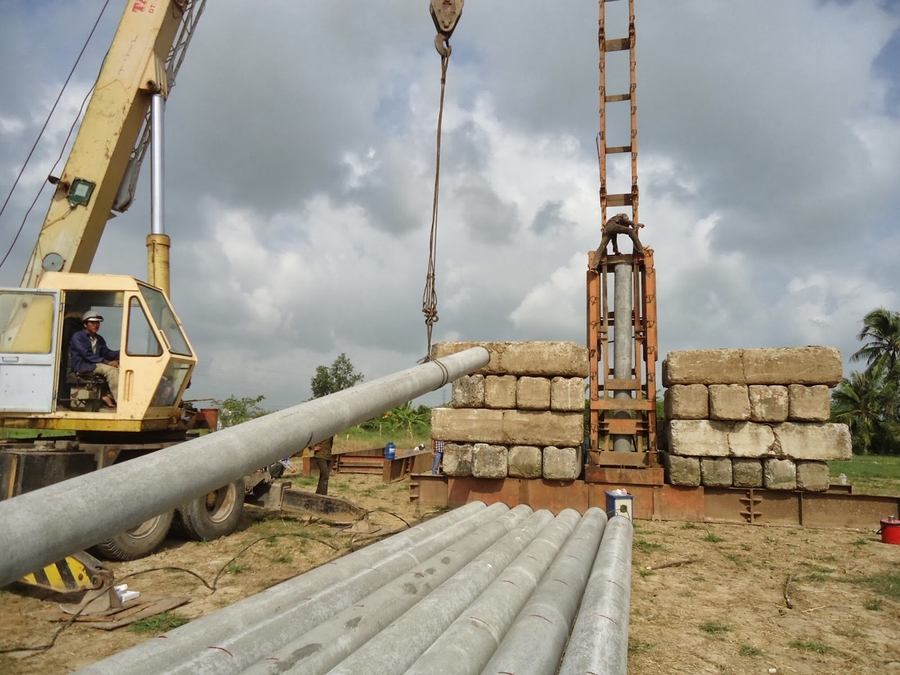

Quy trình ép cọc bê tông tiêu chuẩn
Dưới đây, Vạn An Group sẽ chia sẻ các bước trong quy trình ép cọc bê tông tiêu chuẩn, chính xác:
Chuẩn bị mặt bằng thi công
Bước đầu tiên trong quy trình thi công ép cọc là chuẩn bị một mặt bằng thi công ép cọc tốt. Vì ép cọc là hạng mục đầu tiên của dự án xây dựng nên cần phải được thi công một cách cẩn thận, tỉ mỉ để đảm bảo chất lượng công trình. Các bước chuẩn bị mặt bằng cơ bản bao gồm:
- Chuẩn bị đường công vụ và mặt bằng bằng phẳng, không có chướng ngại vật để phương tiện dễ dàng di chuyển hơn.
- Bố trí mặt bằng gồm bãi tập kết cọc, lán trại tạm cho thợ thi công.
- Đơn vị thi công tiến hành đào cốt nền tới cao độ đáy đài móng để có mặt bằng thuận lợi cho công tác ép cọc bê tông, sau đó đổ cát san lấp mặt bằng để tạo độ phẳng nhất định.
- Tại vị trí chênh lệch cao độ giữa cốt mới đào và cốt đường tự nhiên, đơn vị thi công cần đổ dày lớp cát tạo độ dốc để chuyển máy và cọc xuống mặt bằng.
Chuẩn bị cọc và thiết bị chuyên dụng

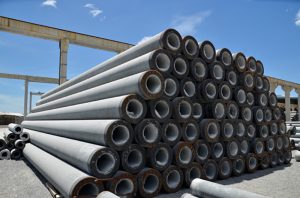

Lựa chọn loại cọc phù hợp với nền đất và yêu cầu của công trình, cọc phải đảm bảo không có vết nứt, gãy và đáp ứng tiêu chuẩn về kích thước và chất lượng. Tiếp đó, chuẩn bị các máy móc ép cọc chuyên dụng để tiến hành ép cọc thử.

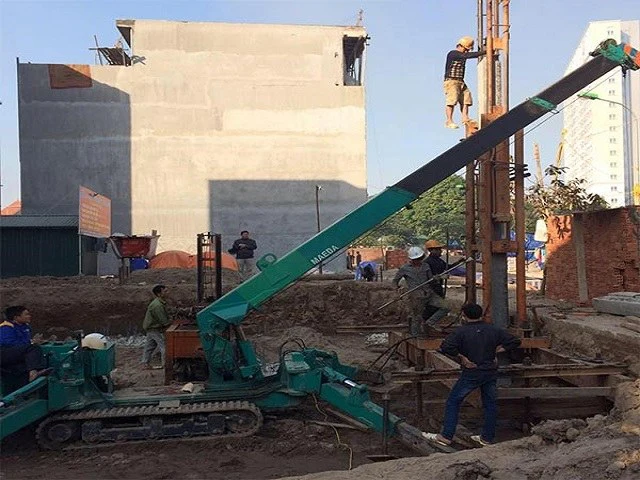

Ép cọc thử
Đây là bước vô cùng quan trọng nhằm đánh giá tình hình địa chất của công trình nhằm điều chỉnh lại sao cho phù hợp:
- Đối với công trình nhà phố: Thông thường với những công trình nhà phố, việc xác định tình hình địa chất sẽ dựa vào kinh nghiệm của đơn vị thiết kế, do đó nhà thầu cần phải ép thử cọc để nhận biết tình hình thực tế.
- Đối với công trình dự án lớn: Đây là công trình quy mô lớn nên cần phải thực hiện đầy đủ hoạt động khảo sát, đánh giá tình hình địa chất và có chỉ định cọc thử. Sau khi ép thử, kết quả sẽ được gửi cho chủ đầu tư và đơn vị thiết kế sẽ đưa ra phương pháp ép cọc đại trà.
Đối với quy trình ép cọc thử, bạn có thể tham khảo: các công đoạn sau:
- Lần ép thử đầu tiên, đơn vị nên đưa số lượng cọc vừa phải (thường khoảng 1/3 số tim cọc) để ép thử nhằm kiểm tra địa chất trong khu vực thi công
- Độ dài cọc bê tông bán sẵn hiện nay thường có chiều dài là: 3, 4, 5, 6m. Mác bê tông cọc M200 và thép chủ 4d14. Nhà thầu cần tính toán sao cho lượng cọc được tiết kiệm nhất, tránh phải phá đầu cọc nhiều gây lãng phí cọc và tốn nhiều nhân công. Với các công trình quy mô hơn, kỹ sư Vạn An Group sẽ thiết kế và tính toán chính xác nhất để đảm bảo khả năng chịu lực tốt nhất của cọc.
- Cần lưu ý đến độ ngàm cọc vào đài thường trong khoảng 10cm – 15cm nên đỉnh cọc ép thường dương lên 40cm – 50cm. Điều này đảm bảo khi đập đầu cọc có đủ chiều dài thép cọc để ngàm vào đài theo tiêu chuẩn.
- Vận chuyển thiết bị thi công ép cọc bê tông, cọc bê tông về khu vực ép cọc và chia cọc bê tông thành từng nhóm.
Tiến hành thi công ép cọc
Sau khi đã hoàn thiện công đoạn ép cọc thử, đơn vị thi công tiến hành vận chuyển cọc và thiết bị chuyên dụng ép cọc vào vị trí. Giá máy được kê vững chắc chắn, thăng bằng, các đường trục khung máy, hệ thống kích, trục cọc được điều chỉnh thẳng đứng và nằm trong cùng một mặt phẳng.
- Liên kết vững chắc thiết bị ép với hệ thống neo hoặc hệ thống dầm chất đối trọng, kiểm tra lại cọc thêm lần nữa.
- Dùng cần trục cẩu cọc đưa vào vị trí ép.
- Đoạn mũi cọc phải được định vị chính xác về độ thẳng cũng như vị trí trước khi bắt đầu ép mũi cọc. Tốc độ ép không nên vượt qua mức 1cm/giây.
- Khi ép xong đoạn mũi sẽ tiến hành ép đoạn giữa, mỗi nối cọc thực hiện bằng hàn trước và sau.
- Khi hàn phải kiểm tra độ thẳng đứng của cọc, phải đảm bảo hai đoạn nối phải trùng trục với nhau. Khi đã chỉnh và nối xong thì ép cho áp lực 3-4 kg/cm2.
- Thời điểm đầu tốc độ xuống cọc không nên quá 1cm/sec. Sau đó tăng dần nhưng không nên nhanh hơn 2cm/sec.
Kiểm tra và nghiệm thu
Sau khi ép xong, kiểm tra độ thẳng đứng của cọc và độ sâu đã đạt đúng tiêu chuẩn thiết kế chưa. Nếu đã đạt chuẩn và không có bất kỳ tình trạng nào khác, đơn vị sẽ tiến hành nghiệm thu từng cọc, ghi chép lại các thông số quan trọng như lực ép, độ sâu, thời gian ép…
Hoàn thiện mặt bằng
Sau khi hoàn tất ép cọc, tháo dỡ thiết bị ép cọc và dọn dẹp mặt bằng. Thực hiện che chắn bảo vệ đầu cọc để tránh xảy ra hư hỏng trước khi tiến hành thi công các bước tiếp theo.

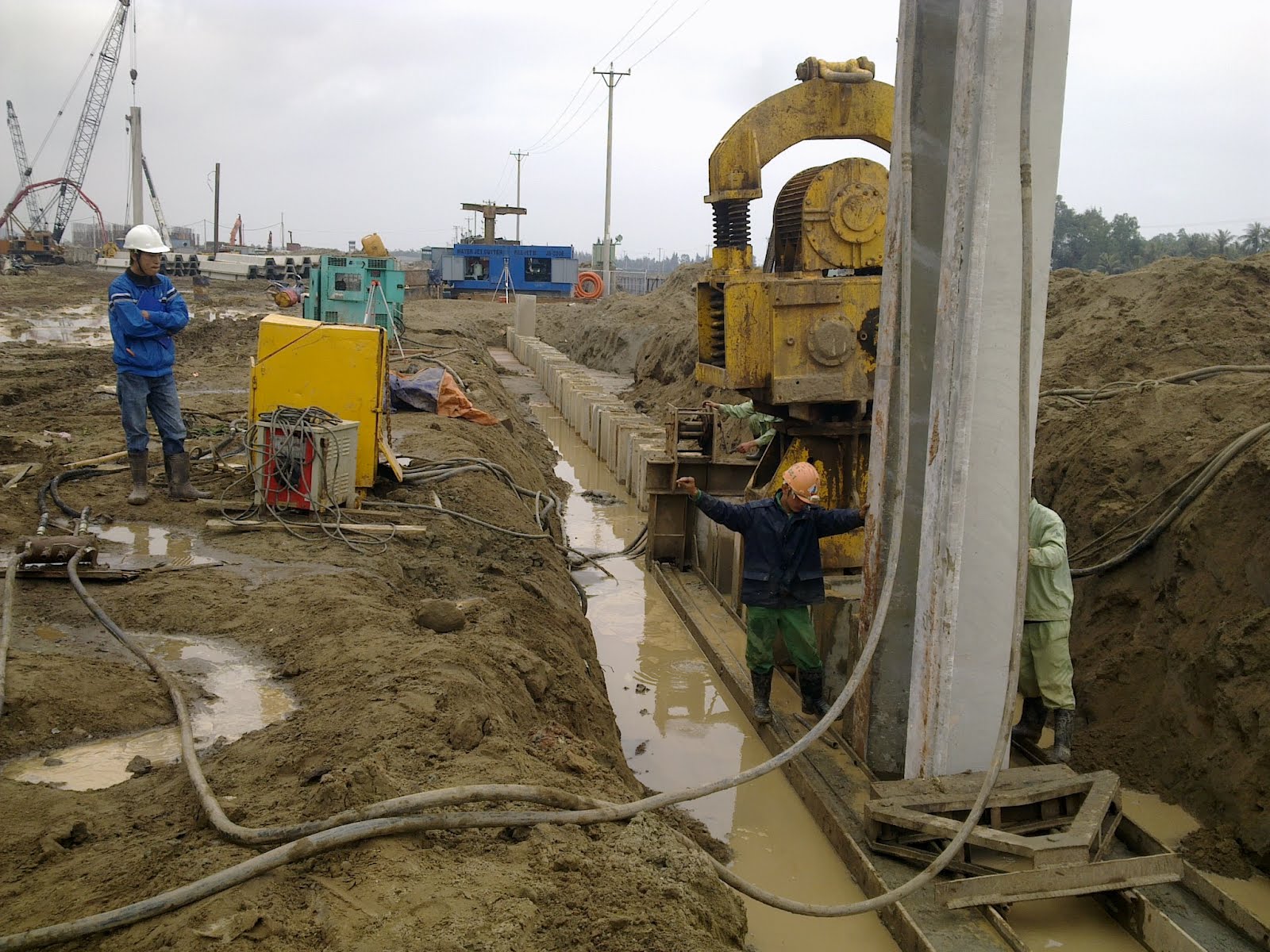

Một số lưu ý khi thi công ép cọc bê tông
Một số lưu ý mà đội ngũ Vạn An Group muốn chia sẻ nhằm giúp quá trình thi công được diễn ra thuận lợi hơn:
Lựa chọn phương pháp ép cọc phù hợp
Việc lựa chọn phương pháp ép cọc phù hợp sẽ dựa vào điều kiện địa chất công trình cũng như là loại cọc sẽ được lựa chọn để đóng. Đối với công trình vừa và lớn có thể sử dụng phương pháp ép tải hoặc ép neo.
Giám sát quá trình ép cọc
Trong quá trình thi công cần liên tục giám sát độ thẳng đứng và độ sâu của cọc khi ép. Nếu phát hiện cọc lệch hay có bất kỳ bất thường nào cần phải dừng thi công ngay và điều chỉnh lại để tránh ảnh hưởng đến tiến độ thi công và chất lượng công trình.
Đảm bảo an toàn lao động
Đơn vị thi công cần phải tuân thủ các quy định về an toàn, trang bị đầy đủ các dụng cụ bảo hộ, lập hàng rào bảo vệ với khu vực bên ngoài. Đặc biệt chú ý đến công trình liền kề để tránh ảnh hưởng tới xung quanh.
Lưu ý đến môi trường xung quanh
Trong quá trình thi công cần chú ý đến tiếng ồn và rung động, đối với khu vực thi công gần khu dân cư thì điều này cũng rất quan trọng. Ngoài ra, nước ngầm cũng cần có biện pháp xử lý để tránh gây ảnh hưởng đến quá trình ép cọc.
Và trên đây là tổng hợp quy trình ép cọc bê tông dành cho bạn đọc có thể hiểu chi tiết hơn về những công việc sẽ phải làm khi thi công ép cọc cho công trình. Nếu có nội dung thắc mắc cần được giải đáp xin vui lòng liên hệ qua Hotline 0985 385 102 để được hỗ trợ!
