Bản vẽ triển khai nội thất là gì? Download file cad triển khai nội thất

Bản vẽ triển khai nội thất là tài liệu rất quan trọng và không thể thiếu trong quá trình thiết kế và thi công nội thất công trình. Trong bài viết này, Vạn An Group sẽ chia sẻ với bạn đọc một số thông tin về file CAD triển khai nội thất, cũng như là những kỹ năng cần thiết để lập bản vẽ triển khai nội thất, mời bạn cùng theo dõi nội dung bài viết nhé.

Bản vẽ triển khai nội thất là gì?

Bản vẽ triển khai nội thất là bản vẽ kỹ thuật mô tả chi tiết kích thước, kết cấu và cách bố trí các hạng mục nội thất trong công trình. Bản vẽ này bao gồm các hình chiếu 2D và 3D, cung cấp đầy đủ thông tin về kích thước, vật liệu, kiểu dáng cũng như phương pháp lắp đặt, giúp đảm bảo thi công chính xác theo thiết kế.

Bản vẽ triển khai nội thất có quan trọng hay không?

Có. Khi triển khai thiết kế thi công nội thất nhà ở, biệt thự hay khách sạn thì bản vẽ triển khai nội thất là thứ quan trọng không thể thiếu. Bản vẽ này được các nhà thiết kế và kiến trúc sư thiết kế trên một số phần mềm như AutoCAD, Allplan, ArchiCAD, FreeCAD Arch, Sketchup,..

Dựa vào bản vẽ triển khai nội thất, chủ đầu tư và nhiều yếu tố khác mới có thể biết chính xác thông tin chi tiết các sản phẩm, kích thước của sản phẩm cũng như cách bài trí phù hợp cho công trình.

Bản vẽ triển khai nội thất gồm có những gì?

 Bản vẽ triển khai nội thất gồm có các hạng mục chính sau đây:

• Bản vẽ chi tiết phần xây dựng cơ bản của công trình nội thất: Đây là phần chứa thông tin về kích thước, vị trí của các thành phần kiến trúc cơ bản trong không gian nội thất, bao gồm tường, cửa, cửa sổ, vách ngăn, trần, sàn,….
• Bản vẽ chi tiết phần điện và thiết bị điện: Bản vẽ này thể hiện chi tiết các thiết bị, hệ thống điện trong không gian nội thất, bao gồm các vị trí ổ cắm, công tắc, đèn chiếu sáng,…
• Bản vẽ chi tiết phần về hệ thống thoát nước: Phần này mô tả các đường ống nước và hệ thống thoát nước trong không gian nội thất, bao gồm vòi sen, bồn tắm, chậu rửa, vòi nước,..
• Bản vẽ chi tiết về các hạng mục nội thất: Đây là phần quan trọng nhất, mô tả chi tiết về các đồ nội thất trong không gian, bao gồm bàn, ghế, giường, tủ, kệ, bàn trang điểm,..
• Hạng mục vật liệu và hoàn thiện: Phần này đưa ra thông tin về các vật liệu sử dụng trong nội thất, bao gồm vật liệu sàn, vật liệu tường, vật liệu trần, vật liệu cửa, vật liệu sơn,…

Bản vẽ triển khai nội thất 2D là gì?

Bản vẽ triển khai nội thất 2D là loại bản vẽ kỹ thuật thể hiện chi tiết kích thước, cấu tạo và cách thức lắp đặt của các hạng mục nội thất trong công trình dưới dạng hình chiếu 2 chiều (mặt phẳng). Do vậy, bản vẽ triển khai nội thất 2D là yêu cầu bắt buộc trong quá trình thiết kế nội thất.

Bản vẽ này được sử dụng phổ biến trong lĩnh vực thiết kế và thi công nội thất, giúp các nhà thiết kế, kiến trúc sư và thợ thi công dễ dàng hình dung và thực hiện các hạng mục nội thất một cách chính xác và hiệu quả.

Bản vẽ triển khai nội thất 3D là gì?

Bản vẽ triển khai nội thất 3D là bản vẽ thể hiện chi tiết kích thước, cấu tạo và cách thức lắp đặt của các món đồ nội thất trong không gian một cách trực quan và sinh động. Bản vẽ này được tạo dựng bằng phần mềm thiết kế 3D chuyên dụng, giúp mô phỏng chính xác hình dạng, kích thước, vật liệu, màu sắc và các chi tiết của đồ nội thất như trong thực tế.

File cad triển khai nội thất 2D & 3D

Sau đây chúng tôi sẽ chia sẻ đến bạn bộ sưu tập Autocad triển khai bản vẽ nội thất 2D & 3D.  Bộ sưu tập bản triển khai này gồm các chi tiết như bếp, giường, bàn, tủ quần áo, kệ tivi.

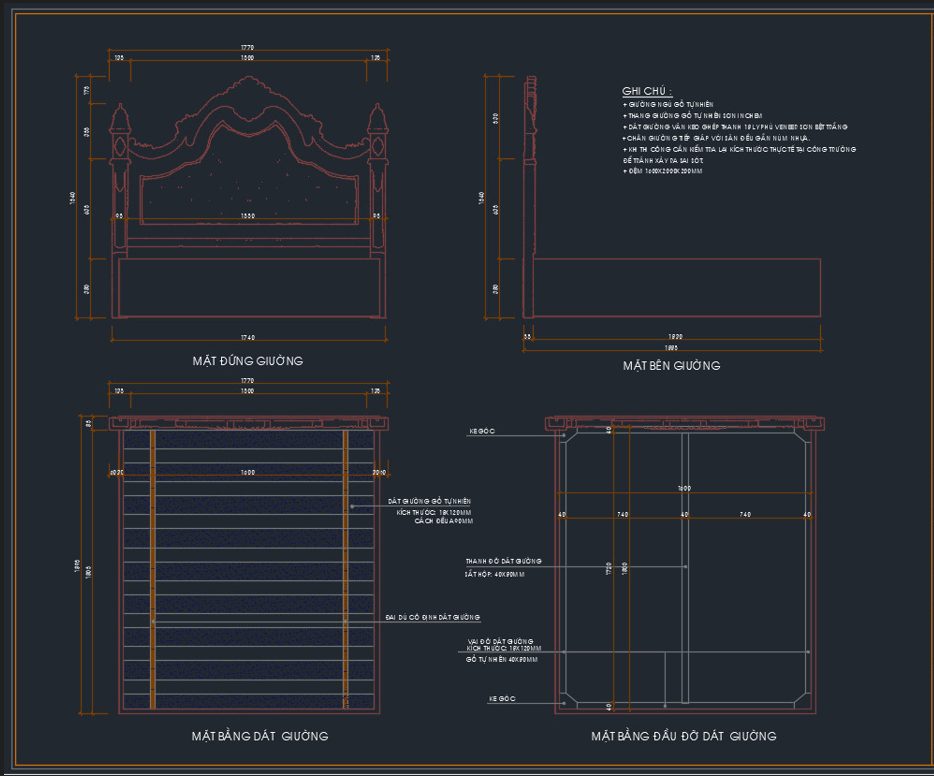

Bản vẽ triển khai nội thất 2D

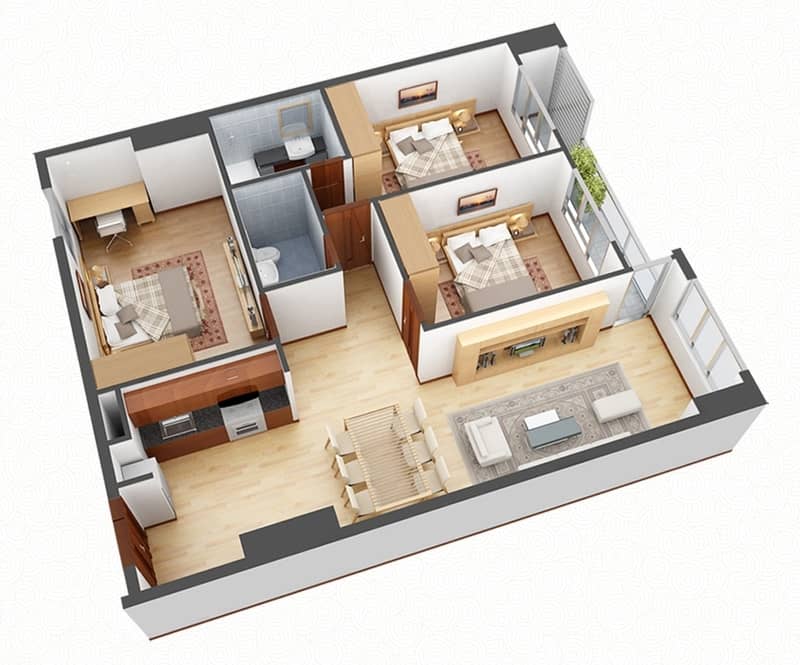

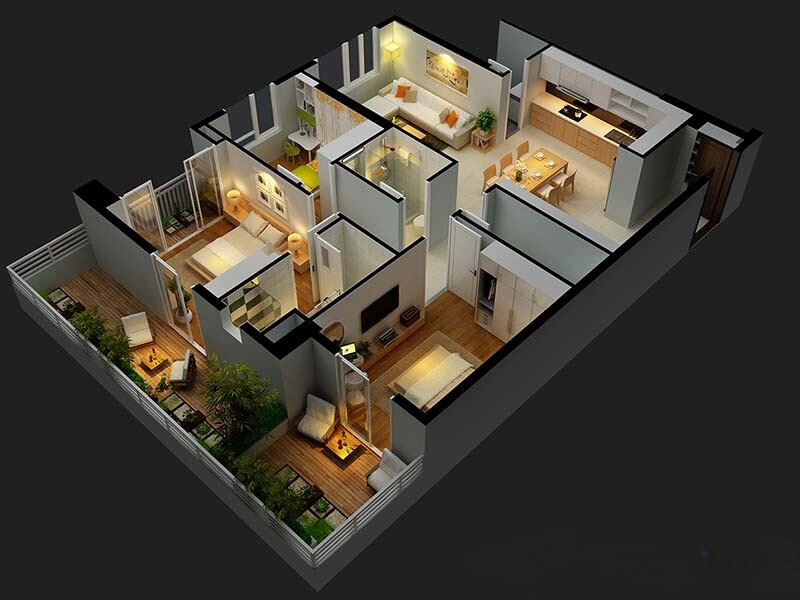

Bản vẽ triển khai nội thất 3D

Dưới đây là bộ sưu tập bản vẽ triển khai nội thất 3D:

Download File cad triển khai nội thất 2D & 3D

Các bạn có thể tải file CAD về để tham khảo. Những mẫu này chủ yếu có tính chất tham khảo, nhưng khi thiết kế và dựng sản phẩm thực tế, vẫn cần phải dựa vào thực tế xây dựng và yêu cầu cụ thể của khách hàng.

Link Download bản vẽ triển khai nội thất 2D: Bản vẽ triển khai nội thất 2D

Link Download bản vẽ triển khai nội thất 3D: Bản vẽ triển khai nội thất 3D

Lập bản vẽ triển khai nội thất cần gì?

Để lập nên một bản vẽ triển khai nội thất bạn cần trang bị những kiến thức sau đây:

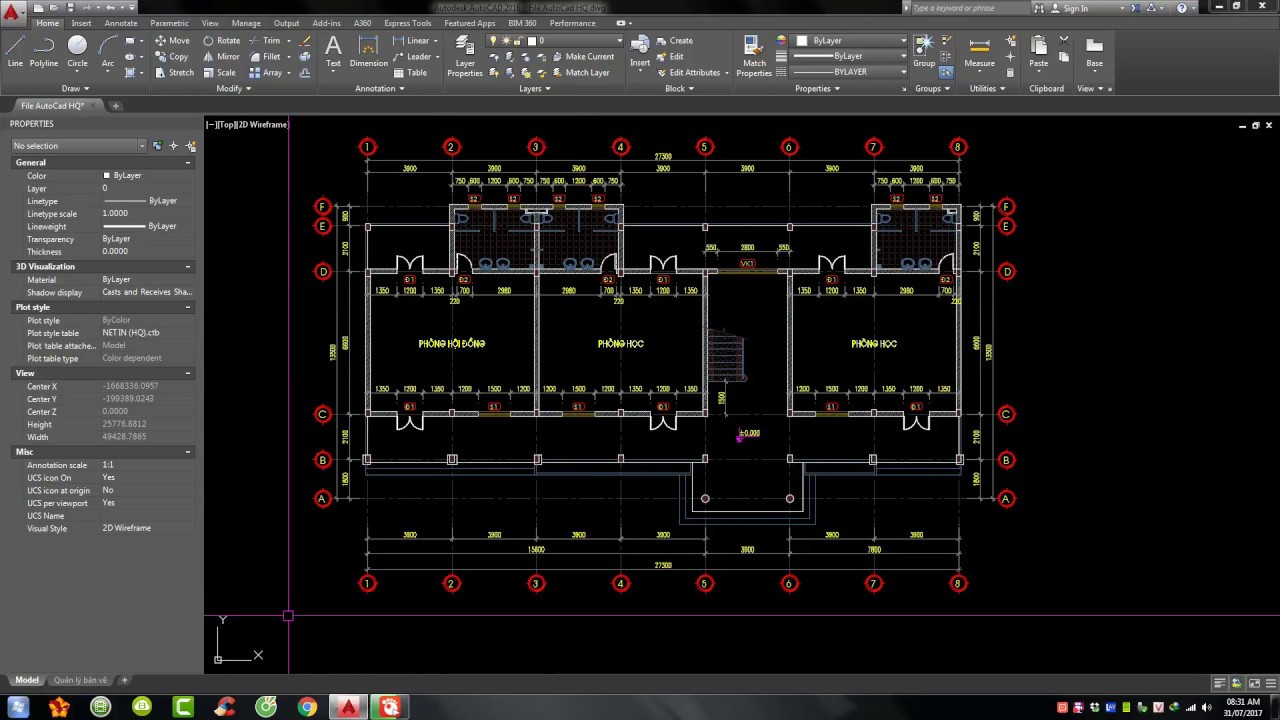

Bạn cần hiểu biết và sử dụng thành thạo phần mềm AutoCAD

Để lập được bản vẽ triển khai nội thất, trước hết bạn cần phải sử dụng thuần thục phần mềm AutoCAD để thực hiện việc bổ chi tiết nội thất qua bản vẽ 2D.

Bên cạnh đó, bạn cũng cần tham khảo: các thư viện file CAD chứa các mẫu và khuôn mẫu nội thất để có cơ sở và ý tưởng, cũng như để hiểu rõ các thông số cần phải biểu diễn đầy đủ trên bản vẽ nội thất CAD 2D.

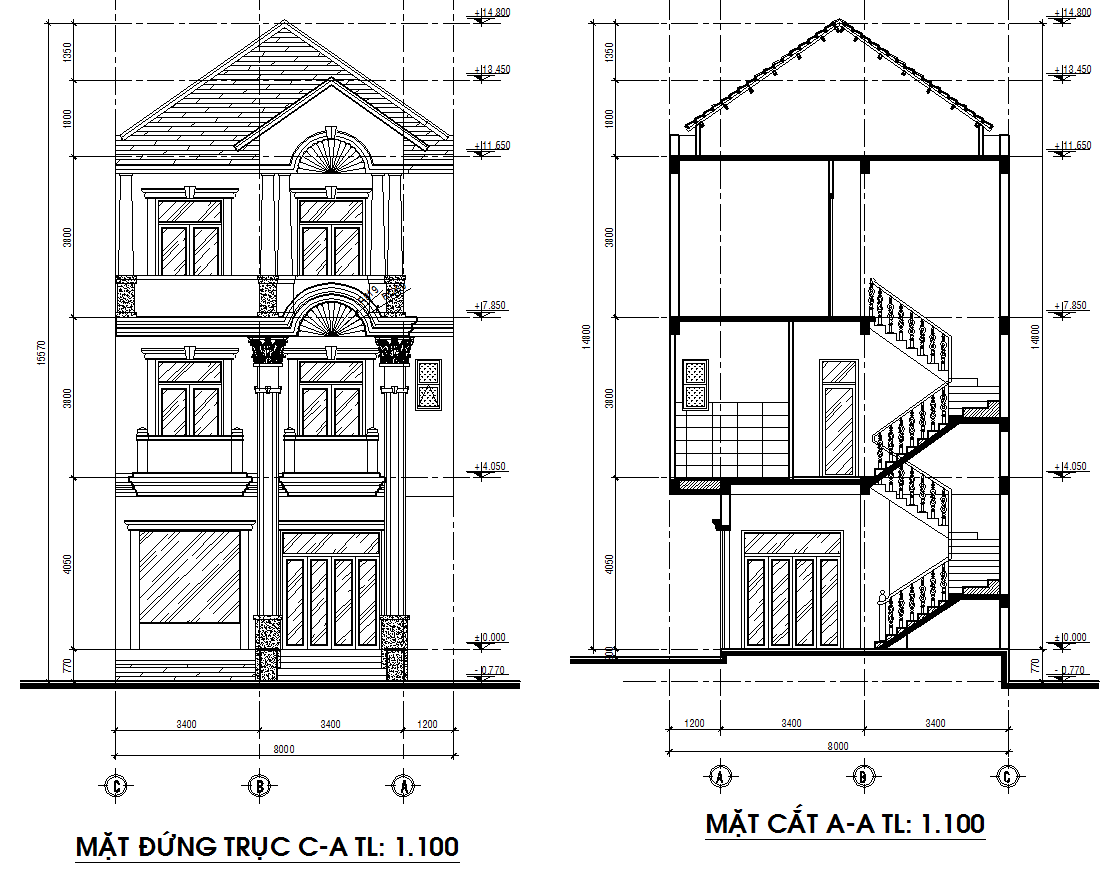

Hiểu rõ quy ước hình chiếu trên bản vẽ thiết kế nội thất

Ngoài việc, bạn sử dụng thành thạo các lệnh AutoCAD rồi thì bạn cần hiểu rõ được quy ước hình chiếu trên bản vẽ, cụ thể:

QUY CHIẾU MẶT ĐỨNG: Hình chiếu thẳng góc của các mặt ngoài của công trình lên các mặt mặt phẳng hình chiếu đứng P1 và P3.

Mặt đứng mô tả hình dáng bên ngoài của công trình bao gồm kích thước, tỷ lệ và hình khối.

QUY CHIẾU MẶT BẰNG: Mặt bằng là hình chiếu phần còn lại của dự án, ngôi nhà, hay khách sạn. Vật thể lên mặt phẳng hình chiếu sau khi loại bỏ phần trên bằng một mặt phẳng cắt song song với mặt phẳng hình chiếu.

QUY CHIẾU MẶT CẮT: Giả sử ta sử dụng một mặt cắt tưởng tượng để cắt vật thể thành hai phần và loại bỏ phần ở giữa giữa người quan sát và mặt cắt. Sau đó, phần còn lại của vật thể được chiếu lên mặt phẳng hình chiếu song song với mặt phẳng cắt được gọi là hình cắt. Hình cắt thể hiện phần còn lại của vật thể sau khi loại bỏ phần ở giữa mặt phẳng cắt và người quan sát.

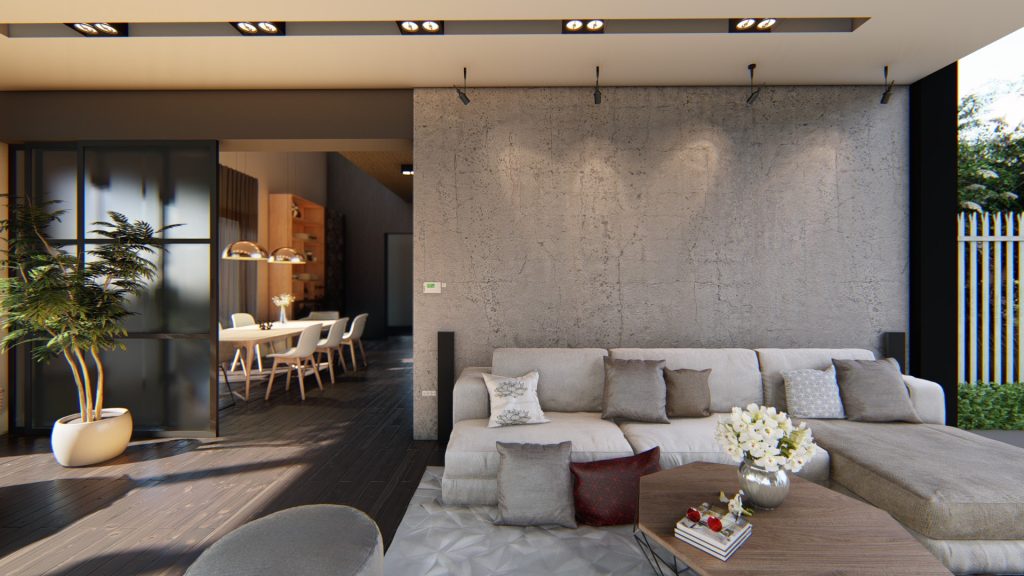

Trang bị các kiến thức liên quan đến thiết kế nội thất

Việc tạo bản vẽ thiết kế nội thất 2D không chỉ yêu cầu bạn có kiến thức và sử dụng thành thạo phần mềm AutoCAD và hiểu biết về cách quy chiếu trên nhưng đòi hỏi bạn phải nắm vững những kiến thức sau:

1. Quy chuẩn kích thước, cấu tạo của các hạng mục nội thất

Đó chính là các thông tin như kích thước của cửa, bàn ăn, giường và các chi tiết đi kèm như chân giường, đầu giường, độ dày của trần thạch cao,..

2. Cách biểu diễn các ký hiệu nội thất và chi tiết của các phần tử nội thất trên bản vẽ

3. Đảm bảo việc hiển thị đầy đủ và chính xác các thông số kỹ thuật và cấu trúc trên bản vẽ kỹ thuật nội thất.

Nếu không có kiến thức và kinh nghiệm trong việc lập bản vẽ nội thất, bạn có thể gặp phải các sai sót về thông số trong bản vẽ, dẫn đến việc thi công công trình với kích thước và quy cách không chính xác.  Vì vậy, việc hiển thị đầy đủ và chính xác các thông số kỹ thuật trên bản vẽ chi tiết nội thất là rất quan trọng.

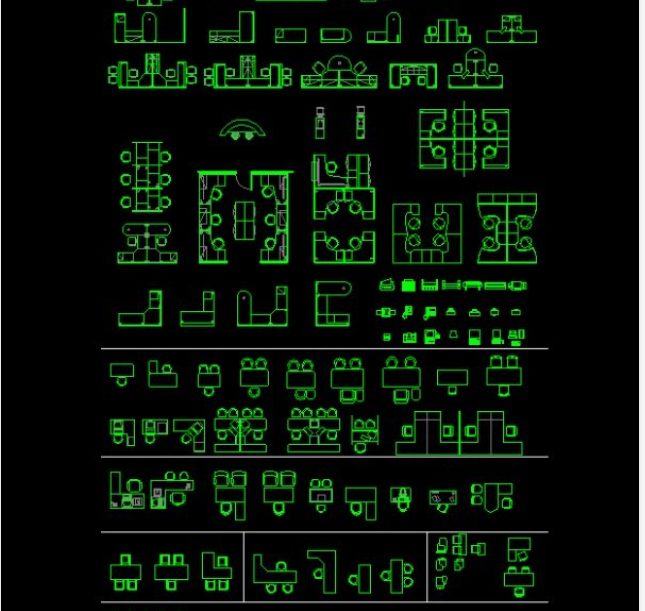

4. Sử dụng các mẫu bản vẽ nội thất và file bổ kỹ thuật mẫu

Bản vẽ thi công nội thất chứa hàng trăm mẫu mã kiểu cách khác nhau. Vì vậy bạn có thể lên các website để tham khảo: các mẫu bản vẽ triển khai nội thất có sẵn để tham khảo.

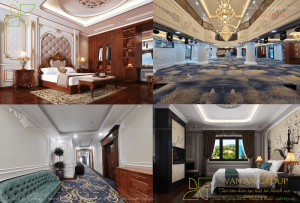

Bản vẽ triển khai nội thất khách sạn cần thể hiện những gì?

Đối với khách sạn, bản vẽ triển khai nội thất giúp cụ thể hóa thiết kế và làm cơ sở thi công đúng kích thước, vật liệu, vị trí. Do có nhiều khu vực chức năng, hồ sơ cần thể hiện rõ ràng và đồng bộ để hạn chế sai sót khi thực hiện.

Bản vẽ chi tiết phòng nghỉ khách sạn

Phòng nghỉ là khu vực có số lượng lặp lại lớn nên bản vẽ cần thể hiện rõ kích thước, vị trí và cấu tạo của giường, tab đầu giường, tủ quần áo, bàn làm việc, kệ tivi, tủ minibar và các hạng mục trang trí. Những thông tin này giúp đơn vị thi công dễ dàng kiểm soát quy cách sản xuất, đồng thời đảm bảo các phòng có sự thống nhất về thiết kế.

Bản vẽ nội thất khu vực sảnh và không gian chung

Với sảnh lễ tân, hành lang, nhà hàng hoặc phòng họp, bản vẽ cần thể hiện cách bố trí đồ nội thất, vật liệu hoàn thiện, hệ trần, sàn, vách trang trí và hệ thống chiếu sáng liên quan. Đây là cơ sở để phối hợp giữa các hạng mục nội thất và hệ thống kỹ thuật, tránh tình trạng chồng chéo khi thi công thực tế.

Bản vẽ vật liệu và chi tiết kỹ thuật

Ngoài kích thước và bố trí, hồ sơ triển khai nên thể hiện rõ chủng loại vật liệu, màu sắc, quy cách hoàn thiện, cấu tạo liên kết và phương án lắp đặt. Đối với khách sạn có số lượng phòng lớn, việc chuẩn hóa các chi tiết ngay trên bản vẽ giúp kiểm soát chất lượng, hạn chế sai sót và thuận lợi hơn khi sản xuất hàng loạt.

Dịch vụ thiết kế và triển khai nội thất trọn gói tại Vạn An Group

Nếu Quý chủ đầu tư đang tìm kiếm một đơn vị thiết kế và thi công nội thất chuyên nghiệp, Vạn An chính là lựa chọn đáng tin cậy. Với đội ngũ kiến trúc sư dày dặn kinh nghiệm và kỹ năng chuyên môn cao, chúng tôi không chỉ cung cấp bản vẽ triển khai nội thất chuẩn kỹ thuật, mà còn trực tiếp triển khai thi công các hạng mục nội thất theo đúng thiết kế 2D và 3D

Vạn An cam kết:

Thiết kế chi tiết, đảm bảo thẩm mỹ, công năng và phong thủy

Vạn An Group thiết kế nội thất hài hòa giữa tính nghệ thuật và tiện ích sử dụng. Các yếu tố phong thủy cũng được cân nhắc kỹ lưỡng để mang lại tài lộc và sự an tâm cho gia chủ

Hồ sơ bản vẽ đầy đủ, rõ ràng, dễ thi công

Vạn An cung cấp bản vẽ triển khai chi tiết 2D, 3D và kỹ thuật thi công rõ ràng, giúp đội ngũ thi công dễ hiểu, hạn chế sai sót, đảm bảo thi công đúng thiết kế

Tối ưu chi phí và tiến độ thi công thực tế

Với kinh nghiệm dày dặn và quy trình chuyên nghiệp, Vạn An Group giúp khách hàng kiểm soát ngân sách hiệu quả, đẩy nhanh tiến độ mà vẫn đảm bảo chất lượng công trình.

Cung cấp mẫu vật liệu thực tế và báo giá minh bạch

Chúng tôi đưa ra mẫu vật liệu cụ thể để khách hàng dễ lựa chọn và cam kết báo giá chi tiết, rõ ràng, không phát sinh chi phí ngoài hợp đồng.

Như vậy, Vạn An Group vừa chia sẻ đến bạn chi tiết thông tin về bản vẽ triển khai nội thất cũng như là cách hướng dẫn để lập một bản vẽ thi công nội thất.  Ngoài ra, nếu bạn muốn tham khảo: các mẫu thiết kế bản vẽ triển khai nội thất của chúng tôi thì bạn có thể để lại thông tin của mình để chúng tôi gửi đến bạn nhé!.
