Revit Architecture là một trong những công cụ hàng đầu trong lĩnh vực thiết kế kiến trúc. Được phát triển bởi Autodesk, phần mềm này không chỉ giúp các kiến trúc sư quản lý hiệu quả quá trình thiết kế mà còn nâng cao sự phối hợp giữa các đội ngũ kỹ sư, nhà thầu và các bên liên quan. Bài viết này Vạn An Group sẽ cùng bạn đọc đi tìm hiểu về lợi ích và ứng dụng của revit architecture trong thiết kế kiến trúc.
Revit Architecture là gì?
Revit Architecture là ứng dụng dành riêng cho kiến trúc sư, kỹ sư tư vấn kiến trúc; nằm trong bộ phần mềm Revit (MEP – Architecture – Structure). Revit Architecture cho phép người dùng mô hình hóa việc thiết kế kiến trúc, thiết kế song song các công trình kiến trúc 2D và 3D, thống kê bóc tách kết cấu, vật liệu. Từ đó, giúp tiết kiệm chi phí thiết kế và xây dựng hơn phần mềm AutoCAD.
8 Lợi ích vượt trội của Revit Architecture trong thiết kế kiến trúc
1. Mối liên hệ song phương – Bidirectional Associativity
Trong Revit Architecture, tất cả thông tin mô hình được lưu trữ trong một cơ sở dữ liệu chung. Do đó, việc chỉnh sửa và thay đổi các thông tin sẽ được tự động cập nhật xuyên suốt mô hình, từ đó giảm thiểu các lỗi và sai sót.
2. Bảng thống kê – Schedules
Một điểm mạnh nổi bật của Revit Architecture là khả năng sử dụng các bảng thống kê “sống”. Trong Revit, bảng thống kê không chỉ là danh sách số liệu và thông tin, mà còn là công cụ hỗ trợ thiết kế mạnh mẽ. Khi bạn thay đổi thông tin trong bảng thống kê, ví dụ như kích thước của cửa từ 780mm lên 950mm, thay đổi này sẽ tự động cập nhật ngay lập tức trên toàn bộ mô hình và tất cả các khung nhìn khác như mặt bằng, mặt đứng và mặt cắt liên quan.

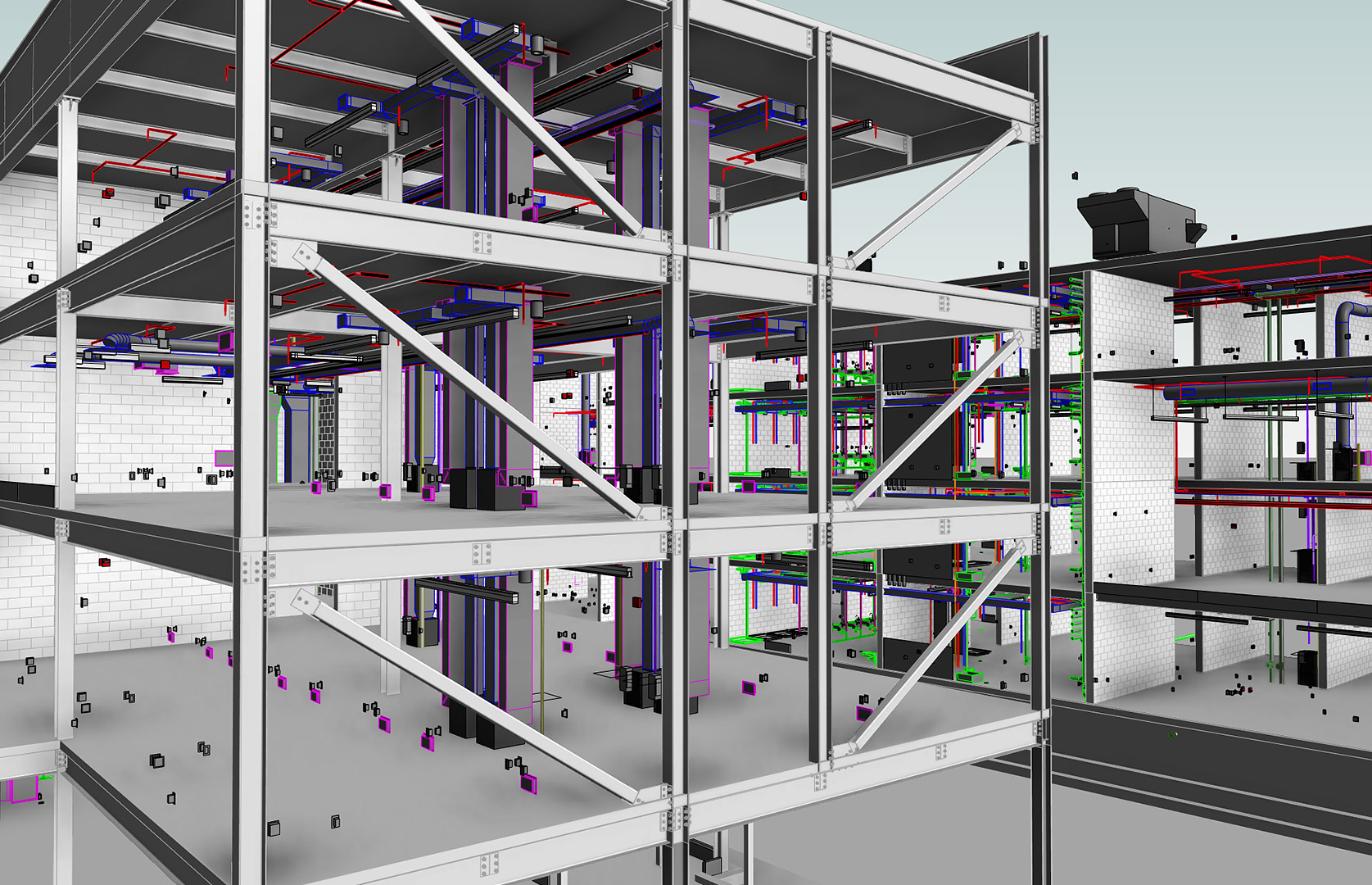

3. Thể hiện chi tiết – Detailing
Revit Architecture cung cấp một thư viện phong phú và các công cụ mạnh mẽ để chi tiết hóa bản vẽ với các đối tượng 2D. Thư viện này có thể được tùy chỉnh, tạo mới, và chia sẻ theo tiêu chuẩn thiết kế của dự án. Phần mềm cho phép tạo mặt cắt tại bất kỳ vị trí nào trong công trình và trích xuất chi tiết của các cấu kiện một cách nhanh chóng và chính xác. Điều này giúp nâng cao hiệu suất trong việc lập hồ sơ dự án.
4. Đối tượng chứa tham số – Parametric Components
Trong Revit Architecture, các đối tượng chứa tham số, hay còn gọi là Đối tượng nhóm (Families), là cơ sở của mọi thiết kế. Những đối tượng này bao gồm thông tin đồ họa linh hoạt, giúp hỗ trợ thiết kế và tạo hình chi tiết. Các tham số của chúng có thể được tùy chỉnh và kết hợp để tạo ra nhiều loại thực thể khác nhau trong đồ án mà không cần viết mã nguồn hay sử dụng ngôn ngữ lập trình.
5. Bóc tách vật tư – Material Takeoff
Công cụ Material Takeoff trong Revit Architecture tính toán chi tiết khối lượng vật tư cần thiết cho dự án thiết kế. Đây là một giải pháp đột phá trong việc bóc tách khối lượng và lập dự toán xây dựng, giúp kiểm soát vật liệu hiệu quả. Mọi thay đổi trong lượng vật tư của dự án sẽ được cập nhật ngay lập tức với độ chính xác cao.
6. Kiểm tra xung đột trong thiết kế – Interference Check
Revit Architecture có công cụ Interference Check giúp kiểm tra các xung đột không gian giữa các cấu kiện trong mô hình thiết kế tổng thể.
7. Thị kiến thiết kế – Design Visualization
Công cụ Camera (máy ảnh) và Walkthrough (tạo phim giả lập) trong Revit Architecture cho phép người dùng xem công trình thiết kế dưới dạng khung nhìn 3D và tạo phim giả lập, giúp hình dung trực quan về dự án ngay cả trước khi thi công.
8. Quy trình làm việc nhóm – Team Workflow
Ứng dụng revit architecture cho phép nhiều thành viên cùng tham gia một dự án thiết kế quy mô lớn. Sự quản lý chặt chẽ các mô hình liên kết đơn lẻ, công cụ chọn lọc và kiểm soát thị kiến các đối tượng; nhóm đối tượng. Từ đó, giúp cải thiện năng suất lao động của tổ chức và doanh nghiệp.

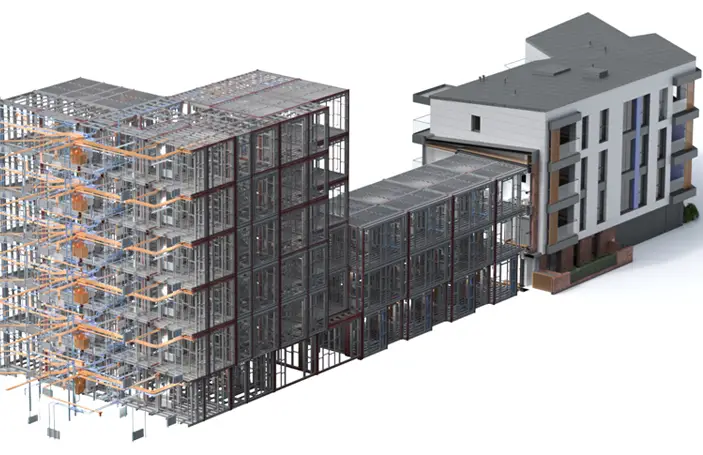

Ứng dụng của Revit Architecture trong thực tế
Revit Architecture được sử dụng trong nhiều lĩnh vực thiết kế kiến trúc như nhà ở, văn phòng, khách sạn, và các công trình công cộng. Phần mềm này giúp các kiến trúc sư và nhà thầu dễ dàng hợp tác và xử lý các vấn đề phát sinh ngay trong quá trình thi công.
Ví dụ, Revit đã được ứng dụng thành công trong các dự án lớn như thiết kế các tòa nhà chọc trời, bệnh viện và trung tâm thương mại, giúp tối ưu hóa cả quá trình thiết kế và thi công.
Kết luận, Revit Architecture đã khẳng định vị thế của mình trong ngành kiến trúc nhờ vào khả năng tạo ra các thiết kế 3D chi tiết, chính xác và hiệu quả. Với sự phát triển không ngừng của công nghệ BIM, Revit sẽ tiếp tục là công cụ đắc lực cho kiến trúc sư trong tương lai, giúp tối ưu hóa quy trình thiết kế và thi công các công trình xây dựng hiện đại.
Vai trò của Revit Architecture trong thiết kế khách sạn
Đối với công trình khách sạn có nhiều tầng, phòng nghỉ và khu vực chức năng, Revit Architecture giúp tổ chức mô hình và kiểm soát thông tin thiết kế một cách thống nhất, tạo nền tảng thuận lợi cho quá trình triển khai.
Kiểm soát các tầng và mô-đun phòng nghỉ
Khách sạn thường có nhiều tầng với mặt bằng tương đồng nhưng vẫn phát sinh thay đổi về số lượng phòng, diện tích và nội thất. Revit hỗ trợ quản lý không gian, cấu kiện theo từng tầng, đồng thời sử dụng Family và Type cho các thành phần lặp lại như cửa, cửa sổ và thiết bị, giúp điều chỉnh phương án chính xác hơn.
Kiểm soát sự thay đổi trong hồ sơ thiết kế
Thay đổi tại tầng điển hình có thể ảnh hưởng đến mặt bằng, mặt đứng, mặt cắt và bản vẽ chi tiết. Nhờ liên kết giữa các khung nhìn, Revit giúp cập nhật và kiểm tra thông tin đồng bộ, hạn chế sai lệch trong quá trình chỉnh sửa hồ sơ.
Phối hợp kiến trúc với kết cấu và hệ thống kỹ thuật
Khách sạn có nhiều hệ thống kỹ thuật tại phòng nghỉ, khu vệ sinh, hành lang và khu dịch vụ. Mô hình Revit hỗ trợ phối hợp kiến trúc với kết cấu, MEP tại các vị trí như trần kỹ thuật, hộp kỹ thuật và giếng thang, qua đó phát hiện sớm xung đột không gian trước khi thi công.
Với những dự án khách sạn có quy mô lớn, Revit Architecture vì vậy không dừng ở việc dựng mô hình 3D mà còn trở thành công cụ tổ chức và kiểm soát thông tin kiến trúc xuyên suốt quá trình triển khai hồ sơ.
Như vậy, bạn và Vạn An Group đã cùng khám phá thông tin về Revit Architecture. Hy vọng rằng những thông tin được chia sẻ sẽ giúp bạn hiểu rõ hơn về Revit Architecture là gì, cũng như 8 lợi ích nổi bật và ứng dụng thực tế của phần mềm này.
